阀门手轮保护器的制作方法

本实用新型涉及机械保护装置，具体涉及阀门手轮保护器。

背景技术：

阀门是管路流体输送系统中控制部件，用来改变通路断面和介质流动方向，具有导流、截止、节流、止回、分流或溢流卸压等功能。用于流体控制的阀门，从最简单的截止阀到极为复杂的自控系统中所用的各种阀门，其品种和规格繁多， 阀门的公称通径从极微小的仪表阀大至通径达10m的工业管路用阀。可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、液态金属和放射性流体等各种类型流体的流动。

可见阀门在日常生活中是非常重要的，可是现有阀门却少有对阀门手轮进行保护、防止阀门被随意开关的装置，阀门一旦被随意开关，将影响人们的生活质量，严重的还会造成人身安全隐患、对企业造成生产伤害。

技术实现要素：

针对现有技术中的上述不足，本实用新型提供的阀门手轮保护器解决了阀门被随意打开或关闭的问题。

为了达到上述发明目的，本实用新型采用的技术方案为：

提供一种阀门手轮保护器，其包括两根第一伸缩杆、用于固定连接两根第一伸缩杆的第二伸缩杆、固定在第一伸缩杆两端的第一脚架、固定在第一伸缩杆两端的第二脚架、固定在第一伸缩杆上用于对阀门手轮进行限位的限位器、活动固定在第二脚架上用于配合第一脚架对第一伸缩杆和第二伸缩杆进行限位的固定杆，以及设置在固定杆上用于限制其位置的挂锁。

进一步地，第一脚架的上端活动连接有一环套，环套套于第一伸缩杆上，第一脚架上设置有若干通孔。

进一步地，第二脚架的上端活动连接有一环套，环套套于第一伸缩杆上，第二脚架上设置有滑槽。

进一步地，固定杆一端固定有挡板，固定杆上设置有若干通孔。

进一步地，限位器设置成折线形。

进一步地，挂锁设置在固定杆的通孔上。

进一步地，第一伸缩杆、第二伸缩杆、第一脚架、第二脚架、固定杆和限位器的材质均为铝合金。

本实用新型的有益效果为：

1、第一伸缩杆和第二伸缩杆可以根据阀门的大小进行伸缩调节，可以适应大部分阀门的尺寸。

2、第一脚架和第二脚架可以旋转收于紧贴第一伸缩杆，固定杆可以收于紧贴第二脚架。

3、滑动设置的固定杆，配合第一脚架的通孔，可以有效控制限位器位于阀门手轮中，保证限位器不脱离阀门手轮。

4、通过本阀门手轮保护器固定在阀门上，其中固定杆位于管道下面，第一伸缩杆位于阀门手轮旁、使限位器卡于阀门手轮中，第一脚架和第二脚架有效防止第一伸缩杆转动，从而有效防止阀门手轮转动，保证阀门手轮被不相干的人随意使用，减少生活、生产中的安全隐患。

附图说明

图1为该阀门手轮保护器作用于阀门手轮的结构示意图。

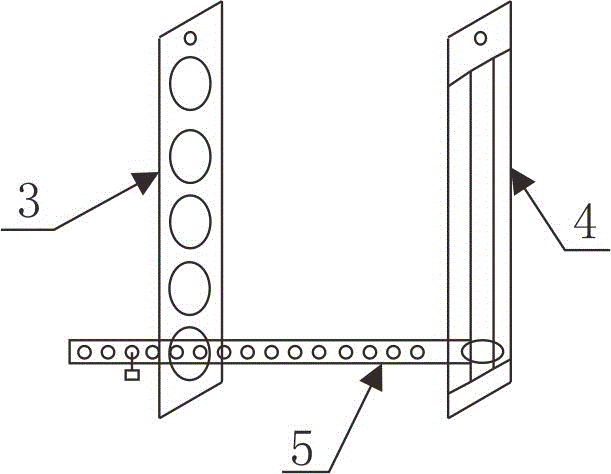

图2为第一脚架与第二脚架通过固定杆连接的结构示意图。

图3为第一伸缩杆与限位器的结构示意图。

图4为第一脚架或第二脚架紧贴第一伸缩杆的结构示意图。

其中：1、第一伸缩杆；2、第二伸缩杆；3、第一脚架；4、第二脚架；5、固定杆；6、限位器。

具体实施方式

下面对本实用新型的具体实施方式进行描述，以便于本技术领域的技术人员理解本实用新型，但应该清楚，本实用新型不限于具体实施方式的范围，对本技术领域的普通技术人员来讲，只要各种变化在所附的权利要求限定和确定的本实用新型的精神和范围内，这些变化是显而易见的，一切利用本实用新型构思的发明创造均在保护之列。

如图1所示，该阀门手轮保护器包括两根第一伸缩杆1、用于固定连接两根第一伸缩杆1的第二伸缩杆2、固定在第一伸缩杆1两端的第一脚架3、固定在第一伸缩杆1两端的第二脚架4、固定在第一伸缩杆1上用于对阀门手轮进行限位的限位器6、活动固定在第二脚架4上用于配合第一脚架3对第一伸缩杆1和第二伸缩杆2进行限位的固定杆5，以及设置在固定杆5上用于限制其位置的挂锁。

如图2和图4所示，在本实用新型的一个实施例中，为了使第一脚架3能在第一伸缩杆1上滑动，并能旋转紧贴第一伸缩杆1，第一脚架3的上端活动连接有一环套，环套套于第一伸缩杆1上；为了能固定固定杆5的高度，第一脚架3上设置有若干通孔。

为了使第二脚架4能在第一伸缩杆3上滑动，并能旋转紧贴第一伸缩杆3，第二脚架4的上端活动连接有一环套，环套套于第一伸缩杆1上，第二脚架4上设置有滑槽。

为了使固定杆5能在第二脚架4上滑动调节高度，并能旋转紧贴第二脚架4，固定杆5的一端固定有挡板，固定杆5上设置有若干通孔。

如图3所示，在具体实施过程中，为了便于将阀门手轮卡于限位器6内，限位器6设置成折线形。

为了保证第一脚架3和第二脚架4的相对位置，挂锁设置在固定杆5的通孔上。

为了使本装置轻巧易携带、耐腐蚀，第一伸缩杆1、第二伸缩杆2、第一脚架3、第二脚架4、固定杆5和限位器6的材质均为铝合金。

本阀门手轮保护器第一伸缩杆1和第二伸缩杆2的长度均可以改变，能有效适应大多数阀门的尺寸；第一脚架3和第二脚架4上端均设置有一个用于环套穿透的小通孔，使第一脚架3和第二脚架4能绕环套旋转，其中环套还套于第一伸缩杆1上，使第一脚架3和第二脚架4可以绕环套旋转紧贴第一伸缩杆1，并能跟随环套在第一伸缩杆1上滑动，进而改变位置。

第二脚架4上设置有滑槽，滑槽上套有一环套，固定杆5的一端固定有一挡板，该挡板尺寸大于第二脚架4滑槽的尺寸，使用时将固定杆穿插在滑槽内，并止于挡板；第一脚架3上设置有若干用于使固定杆穿透第一脚架3的通孔，当固定杆5穿过该通孔并无法接着穿透时，在穿透过第一脚架3外最靠近第一脚架3的那个固定杆5通孔上设置一个挂锁，该挂锁尺寸大于第一脚架3通孔的尺寸，从而将第一脚架3和第二脚架4稳定固定。

其中第一脚架3和第二脚架4分别位于管道的两侧，固定杆5位于管道的底部，固定杆5与第一伸缩杆1上下夹紧，第一脚架3和第二脚架4左右夹紧，保证限位器6不脱离阀门手轮。

本阀门手轮保护器使用时尺寸可调，便于安装；不使用时可以收缩存放运输，结构简单，使用方便，且通过第一脚架3和第二脚架4紧夹管道，能限制第一伸缩杆1的转动，进而有效防止阀门手轮的转动，保证了阀门不会被不相干的人随意操作，影响生活或生产，减小阀门的安全隐患。

对所公开的实施例的上述说明，使本领域专业技术人员能够实现或使用本实用新型。对这些实施例的多种修改对本领域的专业技术人员来说将使显而易见的，本文所定义的一般原理可以在不脱离实用新型的精神或范围的情况下，在其他实施例中实现。因此，本实用新型将不会被限制与本文所示的这些实施例，而是要符合与本文所公开的原理和新颖性特点相一致的最宽的范围。
