1.本发明涉及显示器防护技术领域,尤其涉及一种远程检测设备显示器的安全防护装置及其使用方法。
背景技术:2.显示器通常也被称为电脑监视器或电脑屏幕,它是除了cpu、主板、内存、电源、键盘、鼠标之外最重要的一个电脑部件,是将一定的电子文件信息通过特定的传输设备显示到屏幕上再反射到人眼的一种显示工具,目前,随着科技与技术的不断进步,显示器也由普通的crt显示器逐渐变为现在的液晶显示器,液晶显示器有着耗能低、对眼镜伤害小、不占用空间等优点,在现在的市场上占有绝对的领导地位。
3.目前,常规的显示器安全防护装置就是一个简单的外壳,功能较为单一,无法很好对显示屏起到的防护作用,在显示屏不使用的状态下,很容易造成显示屏的损坏,并且计算机显示屏在使用时或者不使用时均很容易沾灰,需要进行定期清理,浪费时间和精力,
技术实现要素:4.本发明的目的是为了解决现有技术中存在无法很好对显示屏起到防护作用,容易沾灰需要进行定期清理缺点,而提出的一种远程检测设备显示器的安全防护装置及其使用方法。
5.为了实现上述目的,本发明采用了如下技术方案:
6.一种远程检测设备显示器的安全防护装置及其使用方法,包括:
7.安装座,所述安装座侧壁固定连接有铰接座,所述铰接座侧壁转动连接有连接架,所述连接架端部固定连接有连接座,所述连接座侧壁固定连接有显示屏,所述显示屏后部上侧开设有进气孔,所述显示屏后部下侧开设有出气槽,且出气槽与进气孔相连通;
8.紧固组件,所述紧固组件与连接座内腔固定连接,紧固组件用于强化连接座与显示屏之间的固定强度;
9.遮挡组件,所述遮挡组件与显示屏侧壁固定连接,遮挡组件用于对显示屏进行防护;
10.散热组件,所述散热组件与连接座侧壁固定连接,散热组件用于对显示屏内部进行强化散热。
11.优选地,所述紧固组件包括蜗杆,所述蜗杆与连接座内壁转动连接,所述蜗杆两侧均螺纹连接有蜗轮,两侧所述蜗轮均与连接座内壁转动连接,所述连接座两侧均固定连接有吸盘,所述连接座内腔两端均固定连接有活塞仓,所述活塞仓与吸盘内腔连通,且活塞仓内腔密封滑动连接有活塞板。
12.优选地,所述活塞板侧壁固定连接有钢绳,所述蜗轮侧壁中部开设有收卷槽,所述钢绳另一端与收卷槽侧壁固定连接,且两侧钢绳的连接处为对称设置。
13.优选地,所述连接座内壁位于蜗轮与活塞仓之间固定连接有限位杆,所述限位杆
中部转动连接有限位滑轮,所述限位滑轮与钢绳滑动连接。
14.优选地,所述遮挡组件包括收卷筒,所述收卷筒与显示屏侧壁固定连接,所述收卷筒内腔中部转动连接有收卷杆,所述收卷杆底部固定连接有第一转轮,所述显示屏前侧壁开设有滑槽,所述滑槽两侧均滑动连接有滑杆,所述滑杆侧壁固定连接有防护纸,所述防护纸另一端与收卷杆侧壁固定连接。
15.优选地,所述收卷筒对称设置有两个,且显示屏后侧壁中部固定连接有第二转轮,所述第二转轮与两侧第一转轮传动连接,且第二转轮底部固定连接有转阀,两侧所述防护纸与收卷杆的连接方向相反。
16.优选地,所述滑杆侧壁固定连接有清理棉,且清理棉与显示屏侧壁相贴合,所述滑槽底部两端均开设有卸灰孔,所述卸灰孔入口端均采用倒圆角处理。
17.优选地,所述散热组件包括散热筒,所述散热筒与连接座侧壁固定连接,所述散热筒内壁固定连接有三角架,所述三角架靠近显示屏的一侧固定连接有驱动马达,所述驱动马达输出端固定连接有散热叶片,且散热叶片与进气孔相对齐。
18.优选地,所述三角架的另一侧转动连接有从动叶轮,所述从动叶轮内部开设有冷却槽,且冷却槽内部填充有冷却液。
19.一种远程检测设备显示器的安全防护装置的使用方法,步骤如下:
20.s1、首先将安装座、铰接座、连接架以及连接座之间进行固定,并将安装座固定在墙面上,随即将显示屏与连接座之间进行固定,从而不仅能够对显示屏的角度进行调整,而且还能够提高对显示屏的固定强度。
21.s2、通过转动转阀,使得两侧收卷杆同步发生转动,从而使得防护纸收卷在收卷杆上,以此将显示屏的端面打开,在停止显示屏的使用时,反向转动转阀,并通过手动拉动滑杆,从而将显示屏端面进行封闭,以此提高对显示屏的防护效果。
22.s3、在显示屏通电使用时,散热叶片也将会同步开始转动,从而抽取外界的空气,并将此部分空气经过从动叶轮冷却后充入进气孔内,并在显示屏内部流转后,最终从出气槽排出,以此提高了对该装置的散热效果。
23.相比现有技术,本发明的有益效果为:
24.1、本发明通过蜗杆、蜗轮、活塞仓、活塞板以及吸盘之间的配合,转动蜗杆带动钢绳向收卷槽侧壁进行收卷,进而拉动活塞板在吸附仓内腔滑动,以此使得吸盘与显示屏紧密贴合,从而提高了对显示屏的固定效果,能够有效避免显示屏使用过程中出现坠落的情况,以此强化了对显示的安全防护效果。
25.2、本发明通过转阀、收卷杆、防护纸、滑杆、清理棉、滑槽以及卸灰孔之间的配合,转动转阀使得两侧收卷杆同步发生转动,以此将显示屏的端面打开,在此过程中,滑杆还将会带动清理棉对显示屏进行擦拭,从而提高了显示屏表面的清洁度;随后通过手动拉动滑杆将显示屏端面进行封闭,以此提高对显示屏的防护效果,而且也能够进一步对灰尘进行遮挡。
附图说明

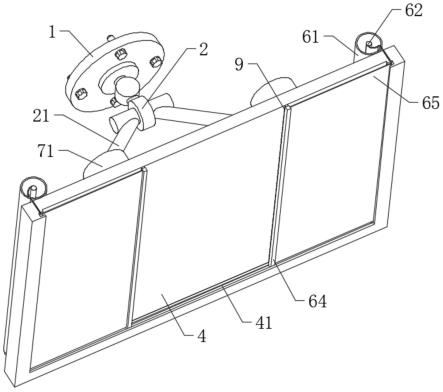

26.图1为本发明提出的一种远程检测设备显示器的安全防护装置的主视整体结构示意图;
27.图2为本发明提出的一种远程检测设备显示器的安全防护装置的后视整体结构示意图;
28.图3为本发明提出的一种远程检测设备显示器的安全防护装置的图2中a区域放大结构示意图;
29.图4为本发明提出的一种远程检测设备显示器的安全防护装置的局部剖结构示意图;
30.图5为本发明提出的一种远程检测设备显示器的安全防护装置的收卷筒内部结构示意图;
31.图6为本发明提出的一种远程检测设备显示器的安全防护装置的连接座结构示意图;
32.图7为本发明提出的一种远程检测设备显示器的安全防护装置的连接座内部结构示意图;
33.图8为本发明提出的一种远程检测设备显示器的安全防护装置的活塞仓内部结构示意图。
34.图中:1、安装座;2、铰接座;21、连接架;3、连接座;4、显示屏;41、滑槽;5、紧固组件;51、蜗杆;52、蜗轮;53、吸盘;54、活塞仓;55、活塞板;56、钢绳;6、遮挡组件;61、收卷筒;62、收卷杆;63、第一转轮;64、滑杆;65、防护纸;66、第二转轮;67、转阀;7、散热组件;71、散热筒;72、三角架;73、散热叶片;74、从动叶轮;75、冷却槽;8、限位杆;81、限位滑轮;9、清理棉;91、卸灰孔。
具体实施方式
35.下面将结合本发明实施例中的附图,对本发明实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本发明一部分实施例,而不是全部的实施例。
36.参照图1-8,一种远程检测设备显示器的安全防护装置及其使用方法,包括:
37.安装座1,安装座1侧壁固定连接有铰接座2,铰接座2侧壁转动连接有连接架21,连接架21端部固定连接有连接座3,连接座3侧壁固定连接有显示屏4,显示屏4后部上侧开设有进气孔,显示屏4后部下侧开设有出气槽,且出气槽与进气孔相连通;
38.紧固组件5,紧固组件5与连接座3内腔固定连接,紧固组件5用于强化连接座3与显示屏4之间的固定强度;
39.遮挡组件6,遮挡组件6与显示屏4侧壁固定连接,遮挡组件6用于对显示屏4进行防护;
40.散热组件7,散热组件7与连接座3侧壁固定连接,散热组件7用于对显示屏4内部进行强化散热。
41.其中,紧固组件5包括蜗杆51,蜗杆51与连接座3内壁转动连接,蜗杆51两侧均螺纹连接有蜗轮52,两侧蜗轮52均与连接座3内壁转动连接,连接座3两侧均固定连接有吸盘53,连接座3内腔两端均固定连接有活塞仓54,活塞仓54与吸盘53内腔连通,且活塞仓54内腔密封滑动连接有活塞板55;
42.参照图7、图8,其中,活塞板55侧壁固定连接有钢绳56,蜗轮52侧壁中部开设有收卷槽,钢绳56另一端与收卷槽侧壁固定连接,且两侧钢绳56的连接处为对称设置;
43.参照图7、图8,其中,连接座3内壁位于蜗轮52与活塞仓54之间固定连接有限位杆8,限位杆8中部转动连接有限位滑轮81,限位滑轮81与钢绳56滑动连接;
44.通过上述结构的设置,转动蜗杆51,使其两侧通过螺纹连接的蜗轮52同时进行转动,从而带动钢绳56向收卷槽侧壁进行收卷,进而拉动活塞板55在连接座3内腔滑动,从而在活塞仓54内部产生吸附力,由于活塞仓54与吸盘53内腔连通,因此能够使得吸盘53与显示屏4侧壁紧密贴合,以此提高了吸盘53与显示屏4之间的稳定性;并且由于两侧钢绳56的连接处为对称设置,两侧的蜗轮52实际转动方向为相反的,因此能够同时使得两侧的吸盘53内均产生吸附力,从而提高了该装置的合理性;并利用蜗杆51与蜗轮52之间会自锁的特性,能够有效避免两侧钢绳56回缩,以此确保吸盘53的吸附作用;而且通过限位滑轮81的设置,可以对钢绳56起到限位的作用,避免钢绳56在滑动的过程中出现偏移、缠绕等现象,确保该装置得以正常的运转,并且可以降低钢绳56的摩擦作用,使得拉动所需的作用力降低,从而提高了该装置的实用性。
45.参照图4、图5,其中,遮挡组件6包括收卷筒61,收卷筒61与显示屏4侧壁固定连接,收卷筒61内腔中部转动连接有收卷杆62,收卷杆62底部固定连接有第一转轮63,显示屏4前侧壁开设有滑槽41,滑槽41两侧均滑动连接有滑杆64,滑杆64侧壁固定连接有防护纸65,防护纸65另一端与收卷杆62侧壁固定连接;
46.参照图2、图5,其中,收卷筒61对称设置有两个,且显示屏4后侧壁中部固定连接有第二转轮66,第二转轮66与两侧第一转轮63传动连接,且第二转轮66底部固定连接有转阀67,两侧防护纸65与收卷杆62的连接方向相反;
47.参照图1、图4和图5,其中,滑杆64侧壁固定连接有清理棉9,且清理棉9与显示屏4侧壁相贴合,滑槽41底部两端均开设有卸灰孔91,卸灰孔91入口端均采用倒圆角处理;
48.通过上述结构的设置,转动转阀67,使得两侧第一转轮63同步发生转动,从而带动两侧收卷杆62进行转动,并由于两侧防护纸65与收卷杆62的连接方向相反,因此能够同时将防护纸65向两侧打开,以此将显示屏4的端面打开,并在此打开的过程中,滑杆64还将会带动清理棉9对显示屏4进行擦拭,被擦落的灰尘将会落入滑槽41底部,并随着滑杆64的滑动,会将灰尘向滑槽41两侧扫动,并最终从卸灰孔91内向外排出,从而提高了显示屏4表面的清洁度;在显示屏4停止使用时,反向转动转阀67,并通过手动拉动滑杆64,从而将显示屏4端面进行封闭,能够避免外界杂物对显示屏4造成的碰撞损坏,以此提高对显示屏4的防护效果,而且也能够进一步对灰尘进行遮挡。
49.参照图2、图3,其中,散热组件7包括散热筒71,散热筒71与连接座3侧壁固定连接,散热筒71内壁固定连接有三角架72,三角架72靠近显示屏4的一侧固定连接有驱动马达,驱动马达输出端固定连接有散热叶片73,且散热叶片73与进气孔相对齐;
50.参照图3,其中,三角架72的另一侧转动连接有从动叶轮74,从动叶轮74内部开设有冷却槽75,且冷却槽75内部填充有冷却液;
51.通过上述结构的设置,在显示屏4通电后,散热叶片73也将会通电转动,从而在散热筒71的内部产生吸附力,使得外界空气穿过从动叶轮74,并在空气的流动效果下,还将会带动从动叶轮74同步进行转动,由于从动叶轮74内部填充有冷却液,以此能够很好的对空气进行冷却,并且随着从动叶轮74的转动,还将会提高对空气的冷却效率,随即通过散热叶片73产生的推动力充入进气孔内,并在显示屏4内部进行流转后,对显示屏4内部的电子元
件进行有效降温,且最终还将会从出气槽排出,以此提高显示屏4内部的散热效果,避免显示屏4内部过热导致的损坏,加强了对显示屏4的安全防护,且提高了显示屏4的使用寿命。
52.一种远程检测设备显示器的安全防护装置的使用方法,步骤如下:
53.s1、首先将安装座1、铰接座2、连接架21以及连接座3之间进行固定,并将安装座1固定在墙面上,随即将显示屏4与连接座3之间进行固定,在显示屏4与连接座3固定的过程中,吸盘53将会与显示屏4侧壁进行紧密接触,随即转动蜗杆51,使其两侧通过螺纹连接的蜗轮52同时进行转动,从而带动钢绳56向收卷槽侧壁进行收卷,进而拉动活塞板55在连接座3内腔滑动,从而在活塞仓54内部产生吸附力,由于活塞仓54与吸盘53内腔连通,因此能够使得吸盘53与显示屏4侧壁紧密贴合,以此提高了吸盘53与显示屏4之间的稳定性,并由于其内部的气体体积不变,而活塞仓54内部的空间变大,从而使得吸盘53内部的压强变小,在外界大气压的作用下,使得吸盘53与显示屏4之间更加紧密的贴合,从而进一步提高了吸盘53与显示屏4之间连接的稳定性;并且由于两侧钢绳56的连接处为对称设置,两侧的蜗轮52实际转动方向为相反的,因此能够同时使得两侧的吸盘53内均产生吸附力,从而提高了该装置的合理性;并利用蜗杆51与蜗轮52之间会自锁的特性,能够有效避免两侧钢绳56回缩,以此确保吸盘53的吸附作用;而且通过限位滑轮81的设置,可以对钢绳56起到限位的作用,避免钢绳56在滑动的过程中出现偏移、缠绕等现象,确保该装置得以正常的运转,并且可以降低钢绳56的摩擦作用,使得拉动所需的作用力降低,从而提高了该装置的实用性。
54.s2、通过转动转阀67,使得两侧收卷杆62同步发生转动,并由于两侧防护纸65与收卷杆62的连接方向相反,从而能够使得防护纸65收卷在收卷杆62上,以此将显示屏4的端面打开,并在此打开的过程中,滑杆64还将会带动清理棉9对显示屏4进行擦拭,被擦落的灰尘将会落入滑槽41底部,并随着滑杆64的滑动,会将灰尘向滑槽41两侧扫动,并最终从卸灰孔91内向外排出,从而提高了显示屏4表面的清洁度;在显示屏4停止使用时,反向转动转阀67,并通过手动拉动滑杆64,从而将显示屏4端面进行封闭,能够避免外界杂物对显示屏4造成的碰撞损坏,以此提高对显示屏4的防护效果,而且也能够进一步对灰尘进行遮挡。
55.s3、在显示屏4通电使用时,散热叶片73也将会同步开始转动,从而抽取外界的空气,并将此部分空气经过从动叶轮74,在空气的流动效果下,将会带动从动叶轮74同步进行转动,由于从动叶轮74内部填充有冷却液,以此能够很好的对空气进行冷却,并且随着从动叶轮74的转动,还将会提高对空气的冷却效率,随即通过散热叶片73产生的推动力充入进气孔内,并在显示屏4内部进行流转后,对显示屏4内部的电子元件进行有效降温,且最终还将会从出气槽排出,以此提高显示屏4内部的散热效果,避免显示屏4内部过热导致的损坏,加强了对显示屏4的安全防护,且提高了显示屏4的使用寿命。
