一种用于气泡水机的自动泄压装置的制作方法

本技术涉及气泡水机领域，具体涉及一种用于气泡水机的自动泄压装置。

背景技术：

1、现有市面上的气泡水机一般都设置有泄压阀，在注气过程中当水瓶内的气压达到一定程度时，打开泄压阀便可将水瓶内多余的气体排出至气泡水机外，从而防止在注气完成去下水瓶时多余的气体造成水瓶弹射或者爆炸，而该泄气阀一般是以堵头的形式来堵住连通气泡水机外部的出气道，但这种结构通常都会存在一些漏气问题，而且当使用时间久了之后，堵头难免会松动导致漏气更加严重；

2、而且现有的泄压阀一般都处于常闭状态，只有当注气完成人工打开泄压阀才能将水瓶内多余的气体排出，而如果一旦使用者忘记打开或者泄压阀出现故障无法打开便可能造成水瓶内气压一直上升的情况，而这便使得现有气泡水机存在一定的安全性问题。

技术实现思路

1、为了克服现有技术中气泡水机的泄压阀存在漏气问题和安全性差的不足，本实用新型提供一种用于气泡水机的自动泄压装置。

2、本实用新型解决其技术问题的技术方案是：一种用于气泡水机的自动泄压装置，包括：

3、壳体，其内开设有阀腔，所述壳体上还开设有连通所述阀腔的进气道和出气道，所述进气道与所述气泡水机内的注气组件相连通，所述出气道连通所述气泡水机的外部；

4、阀芯，其可移动设置在所述的阀腔内，且相对于阀腔至少具有第一位置状态和第二位置状态，所述阀芯包括触发部，所述触发部穿过所述的壳体露出在壳体外部，外力通过所述的触发部以使所述阀芯发生状态变化；

5、所述阀芯上还包括配合部；

6、配合部，其侧壁能够与所述阀腔的内侧壁相配合，以使所述配合部与阀腔的内侧壁之间形成一相对于所述阀腔隔绝的隔绝间隙，且所述出气道的内侧开口位于所述阀腔的内侧壁上；

7、当所述阀芯处于第一位置状态时，所述隔绝间隙与所述出气道的内侧开口相错开，所述出气道与所述的阀腔相连通；

8、当所述阀芯处于第二位置状态时，所述隔绝间隙与所述出气道的内侧开口相对准，所述出气道与所述的阀腔相隔绝。

9、进一步，所述阀腔内还穿设有一抵接弹簧，所述抵接弹簧的两端分别抵接在所述的阀芯和阀腔内壁上，所述抵接弹簧给予所述的阀芯一远离所述进气道的作用力，以使所述阀芯维持在第一位置状态；通过对所述的触发部施压，以使所述的阀芯克服所述抵接弹簧给予的作用力，从而能够使所述阀芯从第一位置状态切换至第二位置状态。

10、再进一步，所述阀芯在所述抵接弹簧的作用力下维持于第一位置状态，因此常态下所述进气道和出气道通过所述的阀腔相连通，而气泡水机内注气组件处的气体则会经过阀腔后排出；而当在气泡水机在使用时，按下气泡水机上的按钮会带动所述的触发部，使阀芯从第一位置状态切换到第二位置状态，从而将出气道与阀腔相隔绝，此时注气组件处的气体无法从阀腔处排出，便能够完成对水瓶内水的注气，而当注气完毕后松开气泡水机上的按钮，阀芯在抵接弹簧作用下由会恢复至第一位置状态，注气组件处多余的气体便又能够通过阀腔排出。

11、进一步，所述触发部包括凸设在所述阀芯上的按压柱，所述壳体上开设有供所述按压柱穿过的通孔，所述按压柱和所述的抵接弹簧分别位于所述阀芯相对的两端上。

12、进一步，所述配合部包括两道间隔设置在所述阀芯上的隔绝槽，所述隔绝槽内嵌设有密封环，所述密封环与所述的阀腔内壁过盈配合，所述隔绝间隙由两个所述的密封环与阀腔的内侧壁配合形成。

13、进一步，所述壳体包括可拆卸连接的上壳和底盖，所述阀腔由所述的壳体和底盖组合形成，所述进气道开设在所述的底盖上，所述出气道开设在所述的上壳上。

14、进一步，所述上壳和底盖之间还设置有第一连接结构和第二连接结构，所述的第一连接结构和第二连接对称设置在所述上壳和底盖的两侧。

15、进一步，所述第一连接结构包括凸设在所述上壳一侧的连接扣，所述底盖相对应位置处开设有一连接槽，所述连接扣扣合连接在所述的连接槽内；所述第二连接结构包括凸设在所述上壳另一侧的连接板，所述底盖上还朝向所述的连接板凸设有两个连接爪，两个所述的连接爪分别扣合在所述连接板的两侧。

16、进一步，所述壳体上还凸设有一套接柱，所述套接柱用于套接所述气泡水机内的排气管，所述出气道开设在所述的套接柱内。

17、再进一步，所述的壳体上还开设有用于穿设螺钉的螺钉孔，所述壳体通过螺钉连接在气泡水机内。

18、本实用新型的泄压方式：

19、不使用气泡水机时：阀芯在抵接弹簧作用下维持于第一位置状态，阀腔与进气道相连通，气泡水机内的气体能够通过阀腔排出至气泡水机外；

20、使用气泡水机注气时：按下气泡水机上的按钮，压下按压柱使阀芯从第一位置状态切换至第二位置状态，隔绝间隙与出气道相对应，从而使气泡水机的注气组件内的气体无法通过阀腔排出，气体便可以注入到水中将其制成气泡水；

21、使用气泡水机注气完毕时：松开气泡水机上的按钮，阀芯在抵接弹簧作用下恢复至第一位置状态，隔绝间隙与出气道相错开，气泡水机的注气组件内多余的气体便会通过阀腔排出，而排出水瓶内有多余的气体，能够防止在取下水瓶时这些多余的气体造成水瓶弹射或爆炸。

22、本实用新型的有益效果在于：

23、1、在阀芯上设置配合部，使配合部与阀腔内侧壁组合形成隔绝间隙的方式，从而在隔绝间隙与出气道对准时来隔绝阀腔和出气道，相较于原有采用堵头的泄压阀，采用本结构使得密封性得到了巨大的提升；

24、2、本装置常态是阀腔与出气道相连通，水瓶内气体常态下一直能通过阀腔排出，只有当按下气泡水机上的按钮后，才会使阀腔与出气道相隔绝，从而完成气泡水的制作，而当制作完成松开按钮后，阀腔又会自动恢复成与出气道相连通，从而完全避免了未泄压就取下水瓶而可能造成的安全风险；

25、3、壳体由上壳和底盖组成，并且在上壳和底盖两侧分别设有第一连接结构和第二连接结构，在使本装置的安装和维护变得方便简单的同时，还确保了本装置结构的稳固性。

技术特征：

1.一种用于气泡水机的自动泄压装置，包括：

2.根据权利要求1所述的一种用于气泡水机的自动泄压装置，其特征在于：所述阀腔(3)内还穿设有一抵接弹簧(9)，所述抵接弹簧(9)的两端分别抵接在所述的阀芯(2)和阀腔(3)内壁上，所述抵接弹簧(9)给予所述的阀芯(2)一远离所述进气道(4)的作用力，以使所述阀芯(2)维持在第一位置状态；通过对所述的触发部(6)施压，以使所述的阀芯(2)克服所述抵接弹簧(9)给予的作用力，从而能够使所述阀芯(2)从第一位置状态切换至第二位置状态。

3.根据权利要求2所述的一种用于气泡水机的自动泄压装置，其特征在于：所述触发部(6)包括凸设在所述阀芯(2)上的按压柱(10)，所述壳体(1)上开设有供所述按压柱(10)穿过的通孔(11)，所述按压柱(10)和所述的抵接弹簧(9)分别位于所述阀芯(2)相对的两端上。

4.根据权利要求1所述的一种用于气泡水机的自动泄压装置，其特征在于：所述配合部(7)包括两道间隔设置在所述阀芯(2)上的隔绝槽(12)，所述隔绝槽(12)内嵌设有密封环(13)，所述密封环(13)与所述的阀腔(3)内壁过盈配合，所述隔绝间隙(8)由两个所述的密封环(13)与阀腔(3)的内侧壁配合形成。

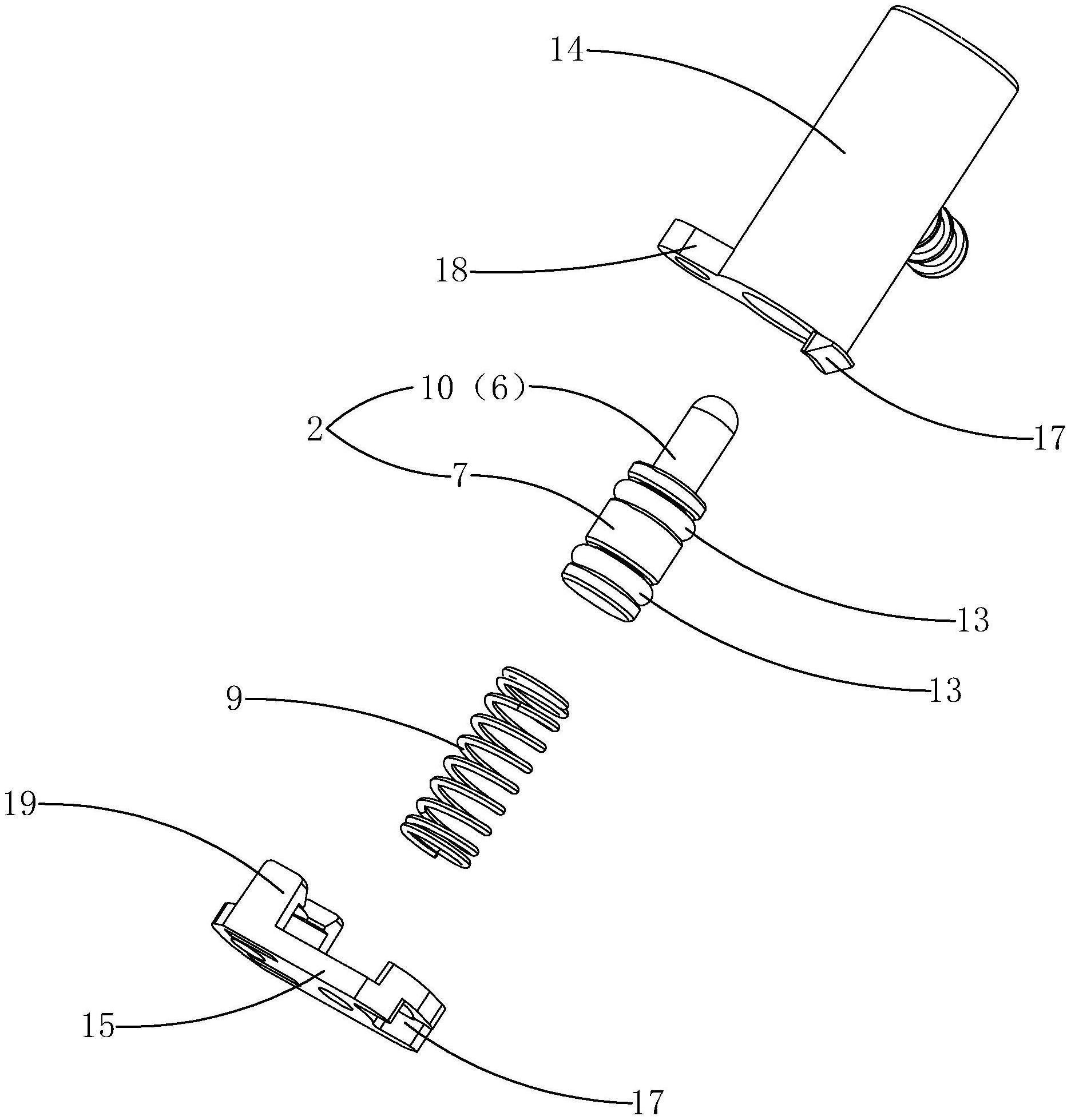

5.根据权利要求1所述的一种用于气泡水机的自动泄压装置，其特征在于：所述壳体(1)包括可拆卸连接的上壳(14)和底盖(15)，所述阀腔(3)由所述的壳体(1)和底盖(15)组合形成，所述进气道(4)开设在所述的底盖(15)上，所述出气道(5)开设在所述的上壳(14)上。

6.根据权利要求5所述的一种用于气泡水机的自动泄压装置，其特征在于：所述上壳(14)和底盖(15)之间还设置有第一连接结构和第二连接结构，所述的第一连接结构和第二连接对称设置在所述上壳(14)和底盖(15)的两侧。

7.根据权利要求6所述的一种用于气泡水机的自动泄压装置，其特征在于：所述第一连接结构包括凸设在所述上壳(14)一侧的连接扣(16)，所述底盖(15)相对应位置处开设有一连接槽(17)，所述连接扣(16)扣合连接在所述的连接槽(17)内；所述第二连接结构包括凸设在所述上壳(14)另一侧的连接板(18)，所述底盖(15)上还朝向所述的连接板(18)凸设有两个连接爪(19)，两个所述的连接爪(19)分别扣合在所述连接板(18)的两侧。

8.根据权利要求1所述的一种用于气泡水机的自动泄压装置，其特征在于：所述壳体(1)上还凸设有一套接柱(20)，所述套接柱(20)用于套接所述气泡水机内的排气管，所述出气道(5)开设在所述的套接柱(20)内。

技术总结
一种用于气泡水机的自动泄压装置，包括壳体和阀芯；壳体内开设有阀腔，壳体上还开设有连通阀腔的进气道和出气道，进气道与气泡水机内的注气组件相连通，出气道连通气泡水机的外部；阀芯可移动设置在阀腔内，且相对于阀腔至少具有第一位置状态和第二位置状态，阀芯包括触发部，触发部穿过壳体露出在壳体外部，外力通过触发部以使阀芯发生状态变化；阀芯上还包括配合部，配合部的侧壁能够与阀腔的内侧壁相配合，以使配合部与阀腔的内侧壁之间形成一相对于阀腔隔绝的隔绝间隙；本技术在阀芯上设置隔绝部，使隔绝部与阀腔内侧壁组合形成隔绝间隙的方式，相较于原有采用堵头的泄压阀，采用本结构使得密封性得到了巨大的提升。

技术研发人员：曾家锐
受保护的技术使用者：曾家锐
技术研发日：20220816
技术公布日：2024/1/12
