一种隧道横断面快速测量装置的制作方法

本实用新型涉及隧道测量技术领域，具体为一种隧道横断面快速测量装置。

背景技术：

隧道断面测量是一项在隧道施中和竣工验收阶段必须进行的测量作，在隧道开挖施工中非常重要，它控制着隧道开挖的平面、搞成和断面几何尺寸，关系到隧道的贯通。

在现有的隧道横断面的测量需要通过卷尺进行测量，在通过卷尺进行的测量时，需要两名操作将测量，通过两名操作者进行测量不仅降低的操作效率，而且还增大的操作成本。

技术实现要素：

针对现有技术的不足，本实用新型提供了一种隧道横断面快速测量装置，解决了测量卷尺适应各种路面的使用，能够通过一名操作者完成测量任务和提高操作效率和降低成本的问题。

为实现以上目的，本实用新型通过以下技术方案予以实现：一种隧道横断面快速测量装置，包括卷尺，所述卷尺的两侧设置有固定架，所述卷尺的一侧设置有粘接组件，所述粘接组件包括滑腔，所述滑腔内壁的两侧均开设有滑槽，两个所述滑槽的内部均滑动连接有滑块，两个所述滑块之间固定连接有连接板，所述连接板的底部两侧均固定连接有连接杆，两个所述连接杆之间固定安装有固定板，所述滑腔一侧的顶部和底部均固定安装有固定块，两个所述固定块之间设置有螺纹栓。

进一步地，所述连接板与所述滑腔内壁的顶部之间设置有第一弹簧，所述第一弹簧的两侧分别与所述滑腔内壁的顶部和所述连接板的一侧固定连接，所述连接板的两侧均固定安装有拉杆。

进一步地，两个所述拉杆的一端贯穿所述滑腔内壁的顶部且延伸至所述滑腔的外侧，两个所述滑腔之间固定安装有握把，两个所述拉杆的表面均套设有第二弹簧，两个所述第二弹簧的两侧分别与所述滑腔内壁的一侧和所述连接板的一侧固定连接。

进一步地，所述滑腔的顶部两侧均设置有卡接组件，所述卡接组件包括底座，所述底座的一侧通过转动件固定连接有活动板，所述握把的一侧固定连接有卡块，所述活动板的一侧开设有与所述卡块相适配的卡槽。

进一步地，所述滑腔的底部开设有空腔，所述空腔的内部滑动连接有底板，所述底板的一侧固定连接有把手，所述固定架的一侧固定连接有支撑槽，所述支撑槽的一侧铰链铰接有移动板。

进一步地，所述移动板的一侧设置有固定组件，所述固定组件包括凹槽，所述凹槽内壁的两侧之间固定连接有固定杆，所述固定杆的表面粘接有魔术贴，所述移动板的两侧均固定连接有挡块，所述支撑槽的两侧均开设有挡槽。

进一步地，所述固定架的一侧固定安装有旋转握把，所述固定架的一侧固定安装有拉手。

与现有技术相比，本实用新型的有益效果是：

该一种隧道横断面快速测量装置，通过粘接组件能够在隧道铺好的沥青路面上进行粘接固定进行测量，能够方便操作者一人进行操作，能够提高操作者的工作效率，使用后螺纹栓能够适应未铺设沥青的路面进行测量，通过粘接组件和螺纹栓的配合能够在不同的路面进行测量，能够方便测量者的使用，使用固定组件能够在测量完成后对粘接组件进行固定，能够防止卷尺的混乱和粘接组件的损坏，使用底板能够对固定板上的双面胶进行防护，防止双面胶的污染导致后期的使用不便和双面胶的浪费。

附图说明

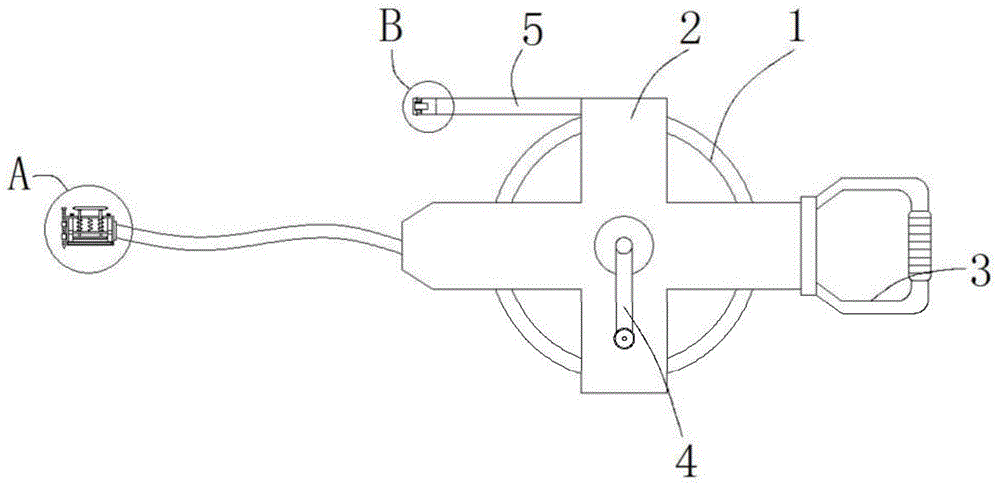

图1为本实用新型整体结构示意图；

图2为本实用新型图1的a处放大图；

图3为本实用新型图1的b处放大图。

图中：1-卷尺、2-固定架、3-拉手、4-旋转握把、5-支撑槽、6-粘接组件、61-滑腔、62-滑槽、63-滑块、64-连接板、65-拉杆、66-第二弹簧、67-第一弹簧、68-握把、69-连接杆、610-固定板、7-卡接组件、71-底座、72-活动板、73-卡块、74-卡槽、8-空腔、9-底板、10-把手、11-固定块、12-螺纹栓、13-固定组件、131-凹槽、132-固定杆、133-魔术贴、134-挡块、135-挡槽、14-移动板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种隧道横断面快速测量装置，包括卷尺1，所述卷尺1的两侧设置有固定架2，所述卷尺1的一侧设置有粘接组件6，所述粘接组件6包括滑腔61，所述滑腔61内壁的两侧均开设有滑槽62，两个所述滑槽62的内部均滑动连接有滑块63，两个所述滑块63之间固定连接有连接板64，所述连接板64的底部两侧均固定连接有连接杆69，两个所述连接杆69之间固定安装有固定板610，所述滑腔61一侧的顶部和底部均固定安装有固定块11，两个所述固定块11之间设置有螺纹栓12。

螺纹栓12的一贯穿滑腔61顶部的固定块11且延伸至滑腔61底部的固定块11的一侧，在固定板610的底部粘接双面胶，双面胶材料使用纳米材料，纳米材料粘力强，更换方便。

所述连接板64与所述滑腔61内壁的顶部之间设置有第一弹簧67，所述第一弹簧67的两侧分别与所述滑腔61内壁的顶部和所述连接板64的一侧固定连接，所述连接板64的两侧均固定安装有拉杆65。

两个所述拉杆65的一端贯穿所述滑腔61内壁的顶部且延伸至所述滑腔61的外侧，两个所述滑腔61之间固定安装有握把68，两个所述拉杆65的表面均套设有第二弹簧66，两个所述第二弹簧66的两侧分别与所述滑腔61内壁的一侧和所述连接板64的一侧固定连接。

所述滑腔61的顶部两侧均设置有卡接组件7，所述卡接组件7包括底座71，所述底座71的一侧通过转动件固定连接有活动板72，所述握把68的一侧固定连接有卡块73，所述活动板72的一侧开设有与所述卡块73相适配的卡槽74。

所述滑腔61的底部开设有空腔8，所述空腔8的内部滑动连接有底板9，所述底板9的一侧固定连接有把手10，所述固定架2的一侧固定连接有支撑槽5，所述支撑槽5的一侧铰链铰接有移动板14。

所述移动板14的一侧设置有固定组件13，所述固定组件13包括凹槽131，所述凹槽131内壁的两侧之间固定连接有固定杆132，所述固定杆132的表面粘接有魔术贴133，所述移动板14的两侧均固定连接有挡块134，所述支撑槽5的两侧均开设有挡槽135。

在滑腔61和空腔8之间开设有连通孔，支撑槽5的一侧开设有通槽。

所述固定架2的一侧固定安装有旋转握把4，所述固定架2的一侧固定安装有拉手3。

工作时，当遇到未修建好时测量隧道横断面时，先将移动板14上的魔术贴133与支撑槽5上的魔术贴133分离，在打开移动板14，在移动移动板14时使移动板14上的挡块134与支撑槽5上的挡槽135分离，在将卷尺1的一侧在支撑槽5上移出，当操作者找准测量点后，在将螺纹栓12放置测量的起点，在通过转动螺纹栓12，将螺纹栓12转动至地面的内部进行固定，在转动旋转握把4将卷尺1逐渐拉长至测量的终点即可进行测量。

当遇到修建好的沥青路面进行隧道横断面测量时，先将卷尺1的一端在支撑槽5上取出，在通过把手10拉动底板9在空腔8上移动，将底板9拉出空腔8外侧，在通过按压握把68，在按压握把68时带动两个拉杆65向下推动，在推动两个拉杆65时带动连接板64和两个滑块63在滑腔61内壁的两侧的两侧滑槽62内部进行滑动，在移动连接板64时，带动两个连接杆69和固定板610向滑腔61外部移动，当固定板610移动出滑腔61的外侧后通过固定板61底部的双面胶与沥青路面进行粘接，当双面胶与沥青路面粘接后，在通过活动板72向握把68一侧移动，将活动板72上的卡槽74穿过握把68一侧的卡块73，当卡块73穿过活动板72后，在转动卡块73对活动板进行固定，操作者在通过旋转握把4逐渐拉长卷尺1至测量终点即可进行测量，当固定板610上的双面胶无法粘接时，可将双面胶取下在更换新的双面胶。

当测量完成后，在转动卡块73与活动板72上的卡槽74重合后，在移动活动板72，使活动板72与通过卡块73与卡块73分离后，拉动握把68将两个拉杆65带动连接板64、连接杆69和固定板610向滑腔61的内部，在拉动连接板64和拉杆65时对第一弹簧67和第二弹簧66进行挤压，使第一弹簧67和第二弹簧66处于压缩状态，最后将底板9与空腔8的一侧重合通过把手10推动底板9移至空腔8的内部即可，最后将卷尺1的一侧与支撑槽5的一侧重合，在通过移动移动板14，使移动板14上的挡块134与支撑槽5上的挡槽135重合，在通过移动板14上的魔术贴133与支撑槽5上的魔术贴133粘接即可。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
