智能鱼缸控制器的制作方法

本实用新型涉及一种控制器，尤其是一种智能鱼缸控制器。

背景技术：

随着科技的不断进步，新型材料的不断出现、控制系统的不断完善，以及传感器的不断发展和相关技术的日渐成熟，各种各样的控制手段运用到鱼缸的设计中，使鱼缸的智能化程度不断提高。

但是，现有的鱼缸控制器大多体积较大，势必受到安装条件的限制；并且功能单一，不能满足用户个性化的需求。

技术实现要素：

本实用新型要解决的技术问题是：提供一种智能鱼缸控制器，通过设定能对环境参数进行检测和控制，满足各种不同种类观赏鱼的养殖。

本实用新型解决其技术问题所采用的技术方案是：一种智能鱼缸控制器，包括壳体，所述的壳体内设置有控制电路板；所述的控制电路板上设置有单片机核心控制模块；所述的单片机核心控制模块的输入端连接有温度检测模块以及实时时钟模块；所述的单片机核心控制模块的输出端连接有温度调节模块、供氧模块、储水及抽水模块、显示模块以及紫外杀菌模块；所述的紫外杀菌模块连接有紫外灯；所述的温度调节模块连接有加热棒；所述的实时时钟模块连接有喂食器；所述的储水及抽水模块连接有涡轮；所述的供氧模块连接有增氧棒。

进一步的说，本实用新型所述的紫外灯一端与单刀双掷继电器相连接；另一端接地；所述的单刀双掷继电器还连接有三极管和二极管；所述的三极管连接有电阻。

再进一步的说，本实用新型所述的显示模块为LCD液晶数码管。

再进一步的说，本实用新型所述的紫外灯、加热棒、喂食器、涡轮以及增氧棒与控制电路板为可拆卸式连接。

本实用新型的有益效果是，解决了背景技术中存在的缺陷，不受鱼缸大小的限制，主要是符合安装条件之场所均可使用；再则本控制器功能可设定为选配，根据用户个性化需求进行自由组合，灵活多变，三是本设计较之前现有技术，智能控制的设定模式更加优化，使用更加稳定。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1是本实用新型的结构原理框图；

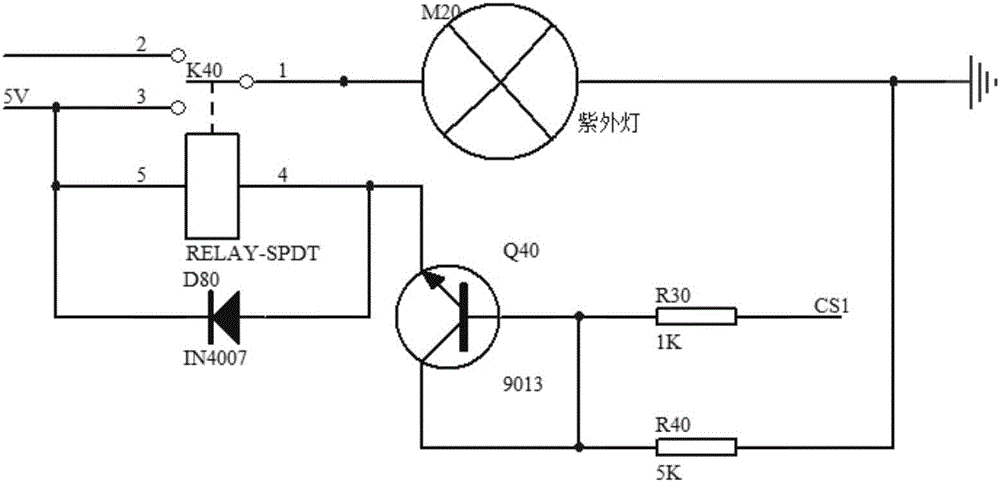

图2是本实用新型紫外杀菌模块的电路原理图。

具体实施方式

现在结合附图和优选实施例对本实用新型作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。

如图1所示的一种智能鱼缸控制器，包括壳体，所述的壳体内设置有控制电路板；所述的控制电路板上设置有单片机核心控制模块；所述的单片机核心控制模块的输入端连接有温度检测模块以及实时时钟模块；所述的单片机核心控制模块的输出端连接有温度调节模块、供氧模块、储水及抽水模块、显示模块以及紫外杀菌模块；所述的紫外杀菌模块连接有紫外灯；所述的温度调节模块连接有加热棒；所述的实时时钟模块连接有喂食器；所述的储水及抽水模块连接有涡轮；所述的供氧模块连接有增氧棒。显示模块为LCD液晶数码管。

紫外灯一端与单刀双掷继电器的1脚相连接；另一端接地；单刀双掷继电器的5脚连接5V电源；单刀双掷继电器的4脚还连接有三极管Q40和二极管D80；二极管D80与单刀双掷继电器并联；三极管Q40的射极连接单刀双掷继电器的4脚；三极管Q40的集电极和基极分别连接连接有电阻且两个电阻串联。

为了便于用户能够根据个性化的需求进行自由组合，紫外灯、加热棒、喂食器、涡轮以及增氧棒与控制电路板为可拆卸式连接。

当单片机工作时，初始化设定，单片机显示，判断时间，当设定换水，喂食，供氧时间。然后温度检测判断温度高低，如果低了，就加热，直到温度达到设定温度时，就结束。

当单片机工作时，LCD设定参数初始化，采集单片机数据，经过数据信号处理，最后显示出来。

当单片机工作时，单片机采集到温度传感器数据，判断设定温度，如果小于设定温度则加热，大于时则关闭。

通过参数设定装置，设定定时换水时间、喂食时间、供氧时间(供氧间隔、供氧时间)、温度控制；

数据采集与处理装置电路在接收到换水信号后根据预置参数控制换水量；

数据采集与处理装置电路在接收到喂食信号后根据预置参数控制喂食量；

数据采集与处理装置电路在接收到供氧信号后根据预置参数控制供氧时间。

以上说明书中描述的只是本实用新型的具体实施方式，各种举例说明不对本实用新型的实质内容构成限制，所属技术领域的普通技术人员在阅读了说明书后可以对以前所述的具体实施方式做修改或变形，而不背离实用新型的实质和范围。
