一种机房电脑电源远程控制系统的制作方法

本实用新型主要涉及一种电源控制系统，更具体地说，涉及一种机房电脑电源远程控制系统。

背景技术：

信息技术的快速发展，对计算机操作性能的要求也是越来越多，在一些职能部门当中，改善计算机的使用效能，更加合理地完善计算机的职能化是计算机产业不断发展的重要因素。不断简化的人为操作，使得在一些工作当中减少人为所产生工作的负担是计算机操控技术革新的重要体现。这样可以在很大程度上节省人力消耗，也能够在一定程度上降低因人为因素导致的数据错误现象发生的概率。对于远程计算机操控技术就是在现有的计算机控制技术之上以此新的发展过程，通过电源控制方面的技术研究，来不断完善计算机控制的方案，以及合理的方案投入使用更好的服务于大众。

技术实现要素：

本实用新型主要解决的技术问题是提供一种机房电脑电源远程控制系统，其结构简单，体积小，操作方便，并且能由控制终端通过互联网和服务器对机房各个电脑电源的通断状态进行远程控制。

为解决上述技术问题，本实用新型一种机房电脑电源远程控制系统包括主控模块、状态指示灯组、报警模块、继电器组、保护电路、以太网接口、服务器、互联网、控制终端、电源、稳压模块，其结构简单，体积小，操作方便，并且能由控制终端通过互联网和服务器对机房各个电脑电源的通断状态进行远程控制。

其中，所述主控模块的输出端连接着状态指示灯组的输入端；所述主控模块的输出端连接着报警模块的输入端；所述主控模块的输出端连接着继电器组的输入端；所述继电器组的输出端连接着保护电路的输入端；所述主控模块连接着以太网接口；所述以太网接口连接着服务器；所述控制终端通过互联网进行连接；所述电源的输出端连接着稳压模块的输入端；所述稳压模块的输出端连接着主控模块的输入端；所述稳压模块的输出端连接着报警模块的输入端。

作为本实用新型的进一步优化，本实用新型一种机房电脑电源远程控制系统所述主控模块采用SEP3203嵌入式处理器。

作为本实用新型的进一步优化，本实用新型一种机房电脑电源远程控制系统所述报警模块采用蜂鸣报警。

作为本实用新型的进一步优化，本实用新型一种机房电脑电源远程控制系统所述控制终端采用台式电脑或者笔记本电脑。

作为本实用新型的进一步优化，本实用新型一种机房电脑电源远程控制系统所述稳压模块的输出电压为3.3V和5V。

作为本实用新型的进一步优化，本实用新型一种机房电脑电源远程控制系统所述保护电路采用压敏电阻。

作为本实用新型的进一步优化，本实用新型一种机房电脑电源远程控制系统所述以太网接口采用RTL8019AS芯片。

控制效果：本实用新型一种机房电脑电源远程控制系统，其结构简单，体积小，操作方便，并且能由控制终端通过互联网和服务器对机房各个电脑电源的通断状态进行远程控制。

附图说明

下面结合附图和具体实施方法对本实用新型做进一步详细的说明。

图1为本实用新型一种机房电脑电源远程控制系统的硬件结构图。

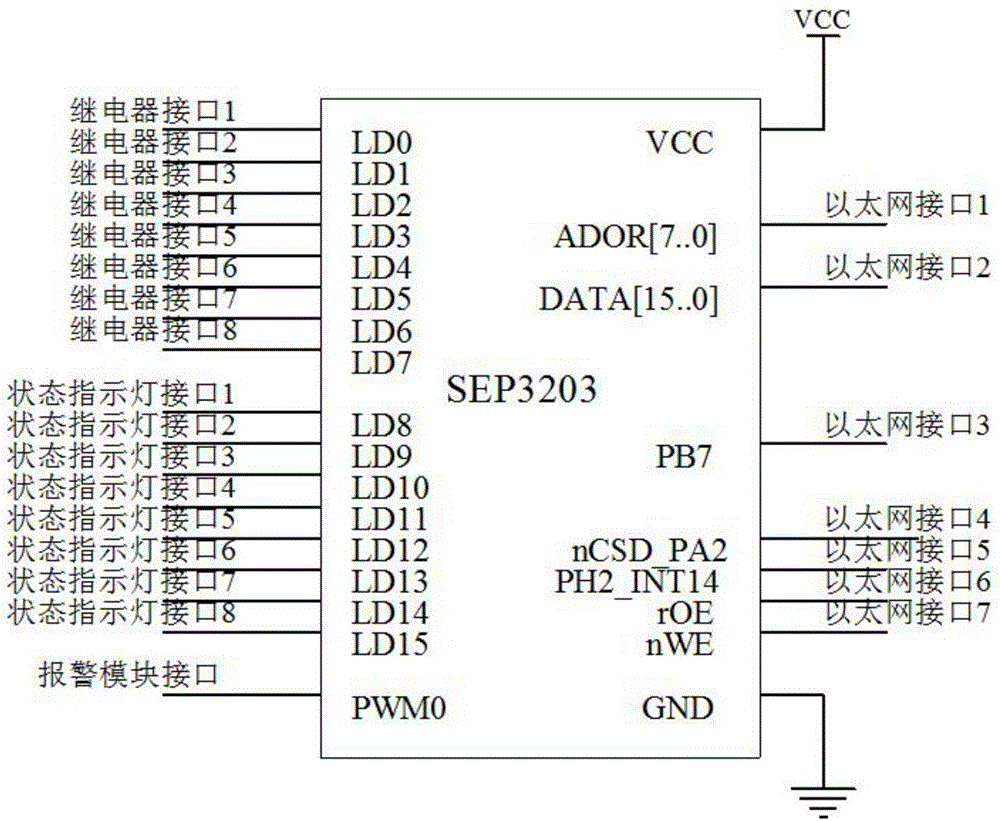

图2为本实用新型一种机房电脑电源远程控制系统的嵌入式处理器的电路原理图。

图3为本实用新型一种机房电脑电源远程控制系统的保护电路原理图。

图4为本实用新型一种机房电脑电源远程控制系统的一路继电器电路原理图。

图5为本实用新型一种机房电脑电源远程控制系统的报警电路原理图。

图6为本实用新型一种机房电脑电源远程控制系统的5V稳压产生电路原理图。

图7为本实用新型一种机房电脑电源远程控制系统的3.3V稳压产生电路原理图。

图8为本实用新型一种机房电脑电源远程控制系统的以太网电路原理图。

具体实施方式

具体实施方式一：

结合图1、2、3、4、5、6、7、8说明本实施方式，本实施方式所述一种机房电脑电源远程控制系统包括主控模块、状态指示灯组、报警模块、继电器组、保护电路、以太网接口、服务器、互联网、控制终端、电源、稳压模块，其结构简单，体积小，操作方便，并且能由控制终端通过互联网和服务器对机房各个电脑电源的通断状态进行远程控制。

其中，所述主控模块的输出端连接着状态指示灯组的输入端，主控模块用于控制状态指示灯的亮灭。

所述主控模块的输出端连接着报警模块的输入端，主控模块用于将报警信号传送给报警模块，报警模块用于发声报警。

所述主控模块的输出端连接着继电器组的输入端，主控模块用于将控制信号传送给继电器组，继电器组用于对电脑电源的通断进行控制。

所述继电器组的输出端连接着保护电路的输入端，保护电路用于对系统电路进行保护。

所述主控模块连接着以太网接口，以太网接口用于数据的传送。

所述以太网接口连接着服务器，服务器用于响应远程访问者的请求，对指定电脑电源开关状态进行查询和设置。

所述控制终端通过互联网进行连接，用于对主控制模块进行控制。

所述电源的输出端连接着稳压模块的输入端，稳压模块用于输出稳定的电压。

所述稳压模块的输出端连接着主控模块的输入端，稳压模块用于给主控模块供电，保证主控模块的正常工作。

所述稳压模块的输出端连接着报警模块的输入端，稳压模块用于给报警模块供电，保证报警模块的正常工作。

具体实施方式二：

结合图1、2、3、4、5、6、7、8说明本实施方式，所述主控模块采用SEP3203嵌入式处理器。所述SEP3203嵌入式处理器是由东南大学国家专用集成电路系统工程技术研究中心设计的16/32位RISC微控制器，面向低成本手持设备和其他通用嵌入式设备。该处理器内嵌ARM7TDMI处理器内核，为用户提供了面向移动终端应用的丰富外设、低功耗管理和低成本的外存配置，整个芯片可以运行在75MHz。SEP3203嵌入式处理器的低八位GPIO口控制继电器的通断，高八位GPIO口控制相对应的状态指示灯，PWM0口控制报警模块。

具体实施方式三：

结合图1、2、3、4、5、6、7、8说明本实施方式，所述报警模块采用蜂鸣报警，在主控模块对继电器进行控制时，继电器出现不动作或者无响应时，报警模块发出蜂鸣报警响应。

具体实施方式四：

结合图1、2、3、4、5、6、7、8说明本实施方式，所述控制终端采用台式电脑或者笔记本电脑，控制终端通过互联网向主控模块发送控制指令，主控模块控制继电器，从而控制电脑电源的通断。

具体实施方式五：

结合图1、2、3、4、5、6、7、8说明本实施方式，所述稳压模块的输出电压为3.3V和5V，为主控模块和报警模块提供稳定的电压，保证主控模块和报警模块的正常工作。

具体实施方式六：

结合图1、2、3、4、5、6、7、8说明本实施方式，所述保护电路采用压敏电阻，压敏电阻是一种限压型保护器件。利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。

具体实施方式七：

结合图1、2、3、4、5、6、7、8说明本实施方式，所述以太网接口采用RTL8019AS芯片。所述RTL8019AS芯片是一种高度集成的以太网芯片，能简单的实现Plug and Play并兼容NE2000。由于它拥有三种等级的掉电模式，所以它是绿色电脑的网络设备的理想选择。在全双工模式下，如果是连接到一个同样是全双工的交换机或集线器，就可实现同时接收和发送。主控模块通过RTL8019AS芯片接入网络，并与服务器相连，控制终端通过互联网与服务器相连，各电脑电源的开关状态都保存在服务器的数据库中，服务器响应远程访问者的请求，对指定电脑电源开关状态进行查询和设置。

本实用新型一种机房电脑电源远程控制系统的工作原理为：本实用新型一种机房电脑电源远程控制系统采用微处理器技术，以SEP3203嵌入式处理器为核心。主控模块根据控制终端的指令对继电器组中的各个继电器进行控制，当继电器接口接入低电平时，继电器的3和5输入端产生压降，继电器开关从2端指向1端，从而将输入火线Fire选通至Fire0，这样插座上就得到了220V的交流供电，此时相对应的指示灯为亮的状态；当继电器接口接入高电平时，继电器将输入火线选通至端口2，插座不再供电，此时相对应的指示灯为灭的状态。当继电器出现不动作或者无响应或者机房电脑电源出现异常时，主控模块将分析的得到的异常信号指令发送给报警模块，报警模块做出报警提示，同时将对应的报警信号通过互联网传送给控制终端。控制终端通过互联网与服务器相连，各电脑电源的开关状态都保存在服务器的数据库中，服务器响应远程访问者的请求，对指定电脑电源开关状态进行查询和设置。保护电路用于保护继电器控制电路，稳压模块将市电转换为系统所需的稳定电压，保证系统的正常工作。

虽然本实用新型已以较佳的实施例公开如上，但其并非用以限定本实用新型，任何熟悉此技术的人，在不脱离本实用新型的精神和范围内，都可以做各种改动和修饰，因此本实用新型的保护范围应该以权利要求书所界定的为准。
