手握式鼠标的制作方法

本实用新型涉及鼠标领域，具体涉及到手握式鼠标。

背景技术：

随着电脑的广泛应用，计算机已经成为人们工作和生活中必不可少的设备，鼠标是计算机必不可少的硬件设备，人们通过鼠标对计算机进行操作和发布指令，长期使用鼠标会导致手腕酸痛、手指僵硬，逐渐形成鼠标手，给人体健康带来危害。

技术实现要素：

针对现有技术存在上述的不足，本实用新型提供了手握式鼠标，可以实现方便的进行手握式操作，可以减轻长时间使用鼠标手部带来的疲劳感。

本实用新型的技术方案为，手握式鼠标，包括上盖、下盖和装饰盖，所述装饰盖分别与所述上盖、下盖相连，所述装饰盖连接有一装饰条，所述上盖上设有滚轮，所述滚轮两侧设有按键，所述上盖与下盖之间设有PCB板，所述PCB板上设有多个第一开孔，所述下盖上端设有多个第一连接柱，所述第一连接柱穿过所述PCB板上的第一开孔并与上盖相连，所述装饰盖的结构为弧形结构，所述上盖的上端边缘设有卡槽，所述装饰盖通过所述卡槽与所述上盖活动连接,所述下盖上端还设有多个第一磁性部件，所述第一磁性部件与PCB板上的第二磁性部件相连，所述上盖上端设有多个第二开孔，所述按键下端设有第二连接柱，所述第二开孔与所述第二连接柱活动连接。

上述的手握式鼠标，其中，所述上盖与下盖之间还设有侧键和侧键板，所述侧键板分别与所述侧键和PCB板相连，所述PCB板上还设有多个插线槽。

上述的手握式鼠标，其中，所述上盖与下盖之间还设有透镜，所述透镜与所述PCB板相连。

上述的手握式鼠标，其中，所述上盖上还设有一DPI按钮，所述DPI按钮与所述PCB板相连。

上述的手握式鼠标，其中，所述按键连接有一按键板座子。

上述的手握式鼠标，其中，所述弧形结构下端面中间离下盖底面的垂直高度为5-10mm。

上述的手握式鼠标，其中，所述垂直高度为6mm。

上述的手握式鼠标，其中，所述弧形结构包括第一弧形结构、第二弧形结构和第三弧形结构，所述第二弧形结构位于所述第一弧形结构与第三弧形结构之间。

本实用新型提供的手握式鼠标具有以下有益效果：1、可以方便进行手握式操作，从而可以减轻使用者的疲劳感。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型及其特征、外形和优点将会变得更明显。在全部附图中相同的标记指示相同的部分。并未刻意按照比例绘制附图，重点在于示出本实用新型的主旨。

图1为本实用新型提供的手握式鼠标的分解示意图；

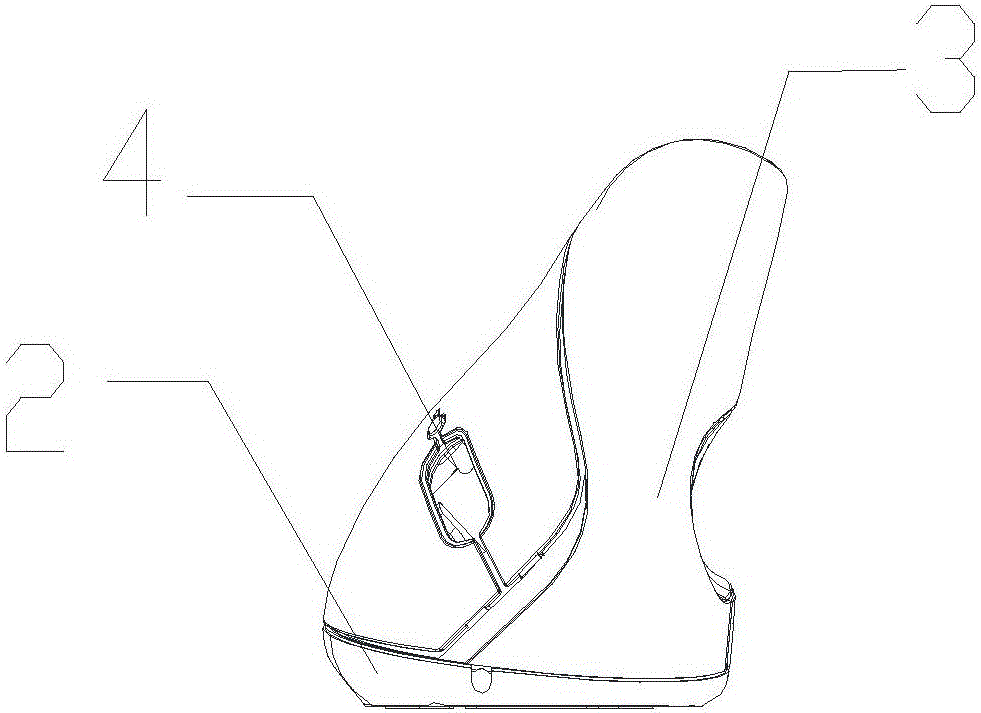

图2、图3为本实用新型提供的手握式鼠标的立体图。

图4为本实用新型中PCB板的结构示意图。

图5为本实用新型中下盖的结构示意图。

具体实施方式

在下文的描述中，给出了大量具体的细节以便提供对本实用新型更为彻底的理解。然而，对于本领域技术人员而言显而易见的是，本实用新型可以无需一个或多个这些细节而得以实施。在其他的例子中，为了避免与本实用新型发生混淆，对于本领域公知的一些技术特征未进行描述。

为了彻底理解本实用新型，将在下列的描述中提出详细的步骤以及详细的结构，以便阐释本实用新型的技术方案。本实用新型的较佳实施例详细描述如下，然而除了这些详细描述外，本实用新型还可以具有其他实施方式。

参照图1-图5所示，本实用新型提供了手握式鼠标，包括上盖1、下盖2和装饰盖3，装饰盖3分别与上盖1、下盖2相连，装饰盖3连接有一装饰条20，上盖1上设有滚轮4，滚轮4两侧设有按键5，上盖1与下盖2之间设有PCB板6，PCB板6上设有多个第一开孔7，下盖2上端设有多个第一连接柱8，第一连接柱8穿过PCB板6上的第一开孔7并与上盖1相连，如图1所示，此种设计方式，可以实现方便的进行安装和拆卸，装饰盖3为弧形结构，上盖1的上端边缘设有卡槽9，装饰盖3通过卡槽9与上盖1活动连接，进一步可以实现便携式的拆卸和安装,下盖2上端还设有多个第一磁性部件10，第一磁性部件10与PCB板6上的第二磁性部件11相连，可以起到固定的作用，以及还可以起到配重的作用，上盖1上端设有多个第二开孔12，按键5下端设有第二连接柱，第二开孔12与第二连接柱活动连接，可以方便对按键5进行固定，从图2-图3，可以看出来，本实用新型的结构新颖，可以实现通过手握的方式来操作鼠标，进一步，在图2中，可以看出来，本实用新型中的上盖1也是带有弧形的结构，可以实现在使用的过程中，方便对鼠标进行操作，结构更好的符合人体的结构，在长时间使用的情况下，可以减轻手部的疲劳。

在本实用新型一优选但非限制的实施例中，上盖1与下盖2之间还设有侧键13和侧键板14，侧键板13分别与侧键12和PCB板6相连，如图3所示，侧键设在上盖的侧面，在方便使用者通过大拇指进行操作，可以增加鼠标的功能按键。

在本实用新型一优选但非限制的实施例中，上盖1与下盖2之间还设有透镜15，透镜15与PCB板6相连。

在本实用新型一优选但非限制的实施例中，上盖1上还设有一DPI按钮16，DPI按钮16与PCB板6相连，可以方便用来调节鼠标指针的快慢。

在本实用新型一优选但非限制的实施例中，如图1所示，按键5连接有一按键板座子18，在结构上可以使鼠标更加的牢固。

在本实用新型一优选但非限制的实施例中，本实用新型作为有线的鼠标使用，PCB板6上还设有多个插线槽。

在本实用新型一优选但非限制的实施例中，下盖2下端设有多个脚垫19，可以起到防滑的作用。

在本实用新型一优选但非限制的实施例中，弧形结构（装饰盖3）下端面中间离下盖2底面的垂直高度为5-10mm，进一步优选为6mm，可以实现更好的操作，防止在滑动鼠标的情况下，手掌的两侧接触桌面太紧。进一步，下盖2优选为斜面结构，其中一端的尺寸大于另一端的尺寸，如图3所示。

在本实用新型一优选但非限制的实施例中，弧形结构包括第一弧形结构、第二弧形结构和第三弧形结构，第二弧形结构位于所述第一弧形结构与第三弧形结构之间，其中第一弧形结构、第三弧形结构对称设置，也就是说第一弧形结构、第二弧形结构和第三弧形结构组成有利于手握的结构。

以上对本实用新型的较佳实施例进行了描述。需要理解的是，本实用新型并不局限于上述特定实施方式，其中未尽详细描述的设备和结构应该理解为用本领域中的普通方式予以实施；任何熟悉本领域的技术人员，在不脱离本实用新型技术方案范围情况下，都可利用上述揭示的方法和技术内容对本实用新型技术方案做出许多可能的变动和修饰，或修改为等同变化的等效实施例，这并不影响本实用新型的实质内容。因此，凡是未脱离本实用新型技术方案的内容，依据本实用新型的技术实质对以上实施例所做的任何简单修改、等同变化及修饰，均仍属于本实用新型技术方案保护的范围内。
