一种大型全息AR展示设备的制作方法

本发明涉及ar技术领域，具体为一种大型全息ar展示设备。

背景技术：

增强现实技术，简称ar，是一种实时地计算摄影机影像的位置及角度并加上相应图像、视频、3d模型的技术，这种技术的目标是在屏幕上把虚拟世界套在现实世界并进行互动；这种技术1990年提出；随着随身电子产品cpu运算能力的提升，预期增强现实的用途将会越来越广；它是一种将真实世界信息和虚拟世界信息“无缝”集成的新技术，是把原本在现实世界的一定时间空间范围内很难体验到的实体信息(视觉信息,声音,味道,触觉等),通过电脑等科学技术，模拟仿真后再叠加，将虚拟的信息应用到真实世界，被人类感官所感知，从而达到超越现实的感官体验。真实的环境和虚拟的物体实时地叠加到了同一个画面或空间同时存在；不仅展现了真实世界的信息,而且将虚拟的信息同时显示出来，两种信息相互补充、叠加。在视觉化的增强现实中，用户利用头盔显示器，把真实世界与电脑图形多重合成在一起，便可以看到真实的世界围绕着它。

随着科技的发展，ar技术方面也在不断发展，不断进步，其中大型全息ar展示设备也在使用中，但是现在市场上的大型全息ar展示设备仍然存在耗电严重的问题，而且使用者不能与其进行互动，减少一定的趣味性，并且移动不方便，不具有音频功能。

技术实现要素：

为了克服现有技术方案的不足,本发明提供一种大型全息ar展示设备，能够通过光感电路，采集环境信息，进而调整展示柜内部亮度，以节省电能和更好地展示展品，而且还具有摄像头和plc控制器，能够方便人们与其进行互动，增加一定的趣味性，并且还具有万向轮，方便人们进行移动该ar展示设备，还具有扩音器，能够为使用者提供音频服务。

本发明解决其技术问题所采用的技术方案是：一种大型全息ar展示设备，包括透明柜体和展示底座，所述透明柜体设置在展示底座的上方，且透明柜体的顶部设置有摄像头，所述摄像头通过旋转半球连接有摄像基座，所述旋转半球与摄像基座内的上电动机相连，且旋转半球的一侧设置有光学滤镜，所述光学滤镜的内部设置有光感电路，透明柜体的内部上侧四角对称设置有四个灯罩架，四个所述灯罩架的内部设置有多个led灯，且灯罩架的下方中间设置有旋转展台盘，所述旋转展台盘通过转轴连接有下电动机，所述下电动机设置在展台座内，透明柜体的四侧面中间设置有液晶显示屏，

所述展示底座的底部四角对称设置有四个万向轮，四个所述万向轮通过三角架固定安装于展示底座的下表面上，展示底座的侧面两端对称设置有红外线传感器，且展示底座的前侧面上还设置有plc控制器和扩音器，所述plc控制器通过电讯控制摄像头、上电动机、光感电路、led灯、下电动机、液晶显示屏、红外线传感器和扩音器。

作为本发明一种优选的技术方案，所述万向轮与展示底座是以焊接的方式相连。

作为本发明一种优选的技术方案，所述光感电路主要通过光敏电阻进行感应环境的光亮强度。

作为本发明一种优选的技术方案，所述红外线传感器的数量为八个。

作为本发明一种优选的技术方案，所述三角架和旋转展台盘均采用弹簧钢制成。

作为本发明一种优选的技术方案，所述液晶显示屏采用透明型，以方便人们从外侧进行观察。

作为本发明一种优选的技术方案，所述plc控制器通过继电器控制展示柜的亮度。

作为本发明一种优选的技术方案，所述摄像基座与透明柜体是以胶接的方式相连。

与现有技术相比，本发明的有益效果是：该大型全息ar展示设备，通过光感电路，进行采集环境的光亮信息，并输送给plc控制器，使得plc控制器通过控制led灯的开启和关断，以调整展示柜内部亮度，进而节省电能，还能够更好地展示展品，而且还具有摄像头，能够采集操作人员的动作信息，并在plc控制器的控制下，方便人们与其进行互动，增加一定的趣味性，并且还具有万向轮，方便人们进行移动该ar展示设备，还具有扩音器，能够为使用者提供音频服务，而且还具有旋转半球，能够方便摄像头进行旋转采集到人们的动作信息，并且还具有红外线传感器，能够判断该全息ar展示设备一周是否有人，若无人在，plc控制器将关闭led灯，若有人在，plc控制器将开启led灯，以展示产品给使用者。

附图说明

图1为本发明结构示意图；

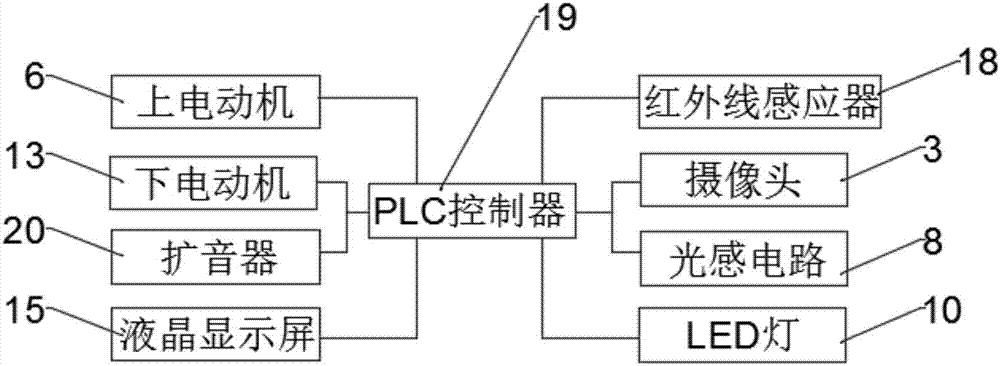

图2为本发明控制结构示意图；

图3为本发明灯罩架结构示意图。

图中：1-透明柜体；2-展示底座；3-摄像头；4-旋转半球；5-摄像基座；6-电动机；7-光学滤镜；8-光感电路；9-灯罩架；10-led灯；11-旋转展台盘；12-转轴；13-下电动机；14-展台座；15-液晶显示屏；16-万向轮；17-三角架；18-红外线传感器；19-plc控制器；20-扩音器。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

实施例：

如图1至图3所示，本发明提供了一种大型全息ar展示设备，包括透明柜体1和展示底座2，所述透明柜体1设置在展示底座2的上方，且透明柜体1的顶部设置有摄像头3，用于采集人们的动作信息，所述摄像头3通过旋转半球4连接有摄像基座5，使得摄像头3能够进行旋转以方便进行采集信息，所述旋转半球4与摄像基座5内的上电动机6相连，给摄像头3旋转提供动能，且旋转半球4的一侧设置有光学滤镜7，所述光学滤镜7的内部设置有光感电路8，用于保护光感电路8，便于光感电路8进行采集环境光照强度，透明柜体1的内部上侧四角对称设置有四个灯罩架9，四个所述灯罩架9的内部设置有多个led灯10，方便进行调整灯光强度，且灯罩架9的下方中间设置有旋转展台盘11，所述旋转展台盘11通过转轴12连接有下电动机13，使得物品进行旋转展示，以配合观赏者的需要，所述下电动机13设置在展台座14内，透明柜体1的四侧面中间设置有液晶显示屏15，方便人们进行观察；

所述展示底座2的底部四角对称设置有四个万向轮16，方便人们移动该ar展示设备，四个所述万向轮16通过三角架17固定安装于展示底座1的下表面上，展示底座2的侧面两端对称设置有红外线传感器18，能够判断是否有人在该ar展示设备的一周，且展示底座2的前侧面上还设置有plc控制器19和扩音器20，所述plc控制器19通过电讯控制摄像头3、上电动机6、光感电路8、led灯10、下电动机13、液晶显示屏15、红外线传感器18和扩音器20，以方便人们进行操作。

优选的是，所述万向轮16与展示底座2是以焊接的方式相连；所述光感电路8主要通过光敏电阻进行感应环境的光亮强度；所述红外线传感器18的数量为八个，以更好的进行判断；所述三角架17和旋转展台盘11均采用弹簧钢制成；所述液晶显示屏15采用透明型，以方便人们从外侧进行观察；所述plc控制器19通过继电器控制展示柜的亮度；所述摄像基座5与透明柜体1是以胶接的方式相连。

本发明的主要特点在于，该大型全息ar展示设备，能够通过光感电路，采集环境信息，进而调整展示柜内部亮度，以节省电能和更好地展示展品，而且还通过摄像头和plc控制器，能够方便人们与其进行互动，增加一定的趣味性，并且还通过万向轮，方便人们进行移动该ar展示设备，还具有扩音器，能够在plc控制器的控制下，为使用者提供音频服务，而且还通过红外线传感器，能够判断该全息ar展示设备一周是否有人，若无人在，plc控制器将关闭led灯，若有人在，plc控制器将开启led灯，以展示产品给使用者。

本发明所使用的plc控制器采用西门子s7-300系列plc控制器，而s7-300plc采用模块化结构，具备高速(0.6～0.1μs)的指令运算速度；用浮点数运算比较有效地实现了更为复杂的算术运算；而方便的人机界面服务已经集成在s7-300操作系统内，人机对话的编程要求大大减少。

本发明所使用的红外线感应器采用hoa0872型红外线感应器，其工作温度为-40℃～+70℃；槽型红外光电传感器，输出有上拉电阻型、集电极输出型、推挽型；输出逻辑分缓冲和反向可以供选择。

本发明所使用的摄像头采用海康威视生产的ds-2cc11a7p-a摄像头，其采用高性能sonyccd，其分辨率高，图像清晰、细腻，能够支持icr红外滤片式自动切换,自动彩转黑功能,实现昼夜监控，还支持宽动态范围大于75db,适合逆光环境监控。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
