一种中传装置的连接机构的制作方法

本实用新型涉及纸钞处理装置领域，尤其涉及一种中传装置的连接机构。

背景技术：

在银行和企业，纸钞处理设备或装置已经越来越多地被应用，在纸钞处理的过程中，纸钞的传递机构是必不可少的。但是，传统的纸钞中传机构中很少设置有用于控制中传机构的传动结构的部件或机构，使得针对中传机构的控制和调节变得较为困难。

技术实现要素：

针对上述问题，本实用新型提出了一种中传装置的连接机构，包括：

电机；

主动轴，与所述电机连接，所述主动轴在所述电机的驱动下旋转；

机架，包括一转轴；

中传机构，包括一传动结构；

所述传动结构的一从动轴延伸至所述中传机构外部并与所述主动轴连接，所述从动轴在所述主动轴的驱动下进行旋转并带动所述传动结构运作；

所述中传机构的一端与所述转轴连接，使得所述中传机构围绕所述转轴旋转，所述中传机构围绕所述转轴旋转的位置决定所述主动轴与所述从动轴的连接与分离。

上述的连接机构，其中，还包括：

主动联轴块，设置于所述主动轴连接所述从动轴的端部；

从动联轴块，设置于所述从动轴连接所述主动轴的端部；

所述主动联轴块与所述从动联轴块通过对齿咬合，以将所述主动轴与所述从动轴连接。

上述的连接机构，其中，还包括：

主动齿轮，设置于所述主动轴连接所述从动轴的端部；

从动齿轮，设置于所述从动轴连接所述主动轴的端部；

所述主动齿轮与所述从动齿轮咬合，以将所述主动轴与所述从动轴连接。

上述的连接机构，其中，所述中传机构通过一连接件与所述转轴连接。

上述的连接机构，其中，所述中传机构的底部设置有一把手，用于提供给用户向上提拉所述中传机构。

上述的连接机构，其中，所述把手为嵌入在所述中传机构的底部的嵌入式把手。

有益效果：本实用新型提出的中传装置的连接机构能够方便地将中传机构与主动轴分离。

附图说明

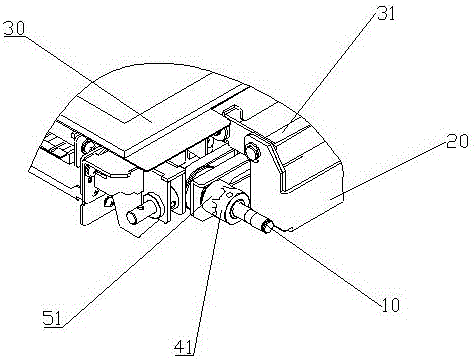

图1为本实用新型一实施例中的处于分离状态的中传装置的连接机构的结构示意图；

图2为本实用新型一实施例中的处于联动状态的中传装置的连接机构的结构示意图。

具体实施方式

下面结合附图和实施例对本实用新型进行进一步说明。

在一个较佳的实施例中，如图1所示，提出了一种中传装置的连接机构，可以包括：

电机（附图中未显示）；

主动轴10，可以与电机连接，主动轴10可以在电机的驱动下旋转；

机架20，可以包括一转轴21；

中传机构30，可以包括一传动结构（附图中未显示）；

传动结构的一从动轴31可以延伸至中传机构30外部并与主动轴10连接，从动轴31可以在主动轴10的驱动下进行旋转并带动传动结构运作；

中传机构30的一端可以与转轴21连接，使得中传机构30可以围绕转轴21旋转，中传机构30围绕转轴21旋转的位置决定主动轴10与从动轴31的连接与分离。

其中，中传机构30可以起纸钞运送的作用，例如接收纸钞并将纸钞通过一传送带传输至出钞口，传送带可以是由中传机构30中的传动结构进行驱动的，而传动结构的驱动力可以是来自于外部电机通过主动轴10传递至从动轴31上产生的驱动力，但这只是一种优选的情况，不应视为是对本实用新型的限制。

在一个较佳的实施例中，如图1所示，该中传装置的连接机构还可以包括：

主动联轴块40，可以设置于主动轴10连接从动轴31的端部；

从动联轴块50，可以设置于从动轴31连接主动轴10的端部；

主动联轴块40可以与从动联轴块50通过对齿咬合，以将主动轴10与从动轴31连接。

其中，优选地应在主动联轴块40和从动联轴块50上均设置有对齿，例如图1中主动联轴块40上的第一对齿41和从动联轴块50上的第二对齿51，第一对齿41的齿向应朝向第二对齿51，第二对齿51的齿向应朝向第一对齿41，使得主动联轴块40和从动联轴块50能够咬合和分离，但这只是一种优选的情况，其他联动结构和联轴方式也应视为包含在本实用新型中。

在一个较佳的实施例中，该中传装置的连接机构还可以包括：

主动齿轮，可以设置于主动轴连接从动轴的端部；

从动齿轮，可以设置于从动轴连接主动轴的端部；

主动齿轮与从动齿轮咬合，以将主动轴与从动轴连接。

在一个较佳的实施例中，如图1所示，中传机构30可以通过一连接件60与转轴21连接。

在一个较佳的实施例中，中传机构的底部可以设置有一把手，用于提供给用户向上提拉中传机构。

上述实施例中，优选地，把手可以为嵌入在中传机构的底部的嵌入式把手。

综上所述，本实用新型提出了一种中传装置的连接机构，包括电机、主动轴、机架和中传机构，主动轴与电机连接，主动轴在电机的驱动下旋转，机架包括一转轴，传机构包括一传动结构，传动结构的一从动轴延伸至中传机构外部并与主动轴连接，以在主动轴的驱动下进行旋转并带动传动结构运作，中传机构的一端与转轴连接以围绕转轴旋转，中传机构围绕转轴旋转的位置决定主动轴与从动轴的连接与分离。

通过说明和附图，给出了具体实施方式的特定结构的典型实施例，基于本实用新型精神，还可作其他的转换。尽管上述实用新型提出了现有的较佳实施例，然而，这些内容并不作为局限。

对于本领域的技术人员而言，阅读上述说明后，各种变化和修正无疑将显而易见。因此，所附的权利要求书应看作是涵盖本实用新型的真实意图和范围的全部变化和修正。在权利要求书范围内任何和所有等价的范围与内容，都应认为仍属本实用新型的意图和范围内。
