一种具有多级防护效果的移动硬盘的制作方法

本实用新型属于移动硬盘技术领域，具体为一种具有多级防护效果的移动硬盘。

背景技术：

移动硬盘，主要指采用usb或ieee1394接口且可以随时插上或拔下的硬盘存储器，可以较高的速度与系统进行数据传输，由于普通的移动硬盘没有防护结构，使得当硬盘受到外力作用时容易从桌面上掉落，不仅会中断硬盘的传输，而且硬盘摔落到地面还容易发生损坏，并且普通的移动硬盘没有设置散热防护结构，使得硬盘工作时产生的热量难以散发，而工作人员难以及时的发现并进行处理就会使得硬盘内热量堆积，从而影响硬盘的正常使用。

技术实现要素：

为了克服现有技术的上述缺陷，本实用新型提供了一种具有多级防护效果的移动硬盘，解决了普通的硬盘不仅没有防摔结构，还容易受到外力作用与连接线分离，并且没有散热结构和过热报警装置的问题。

为实现上述目的，本实用新型提供如下技术方案：一种具有多级防护效果的移动硬盘，包括移动硬盘本体，所述移动硬盘本体设置在第一网架内，所述第一网架的外表面通过若干个散热片与第二网架的内表面固定连接，所述第二网架的外表面通过若干个第一弹簧与第三网架的内表面固定连接，所述第二网架内壁的上表面固定连接有支撑架。

所述支撑架内壁的下表面卡接有滑套，所述滑套内套接有滑杆，所述滑杆的两端分别与拉把的下表面和连接板的上表面固定连接，所述滑杆外套接有第二弹簧，所述第二弹簧的两端分别与拉把的下表面和滑套的上表面固定连接，所述连接板的下表面固定连接有若干个卡杆。

所述卡杆设置在卡环内，六个所述卡环分别固定连接在三个插头的左右两侧面，三个所述插头均设置在移动硬盘本体的正面，所述第一网架的下表面固定连接有双金属片结构，所述第二网架内壁的下表面固定连接有开关，所述第三网架的上表面设置有微型警报器。

作为本实用新型的进一步方案：所述第三网架的上表面固定连接有防护架，所述防护架设置在微型警报器外。

作为本实用新型的进一步方案：所述滑杆的形状设置为矩形，所述滑杆外表面的大小和形状分别与滑套内壁的大小和形状相适配。

作为本实用新型的进一步方案：所述第一网架的内表面分别固定连接有四个限位块，所述第一网架内壁的上表面和下表面均开设有卡槽，所述卡槽内设置有卡块，所述卡块的下表面固定连接有压板，两个所述压板的相对面分别通过两个第三弹簧与同一个连接块的上表面和下表面固定连接。

作为本实用新型的进一步方案：所述连接块固定连接在移动硬盘本体的背面，所述第三弹簧内套接有伸缩杆，所述伸缩杆的两端分别与压板和连接块的相对面固定连接。

与现有技术相比，本实用新型的有益效果在于：

1、该具有多级防护效果的移动硬盘，通过设置卡杆、卡环、插头、散热片、开关和微型警报器，当移动硬盘本体在使用的过程中受到外力作用下落时，卡杆卡在卡环内可以对插头的位置进行限位，使得插头不能脱离移动硬盘本体，同时插头可以对移动硬盘本体的位置进行限位，使其不能落到地面，当移动硬盘本体发热时，散热片可以对其进行散热，当热量较高时，双金属片结构受热变形产生弯折并对开关造成挤压，从而启动微型警报器，使得微型警报器可以及时的提醒工作人员移动硬盘本体较热需要进行降温，从而避免使用者难以发现移动硬盘本体内长时间热量堆积而影响其正常使用的问题，当移动硬盘本体不使用的过程中受到外力掉落时，若干个第一弹簧可以对移动硬盘本体进行减震，使其不易发生损坏。

2、该具有多级防护效果的移动硬盘，通过设置压板、卡块、卡槽和第一网架，使得当需要对移动硬盘本体进行检修或维护时，使用者可以先捏动两个压板，使得两个压板可以带动两个卡块相互远离并脱离两个卡槽，此时使用者可以通过压板将移动硬盘本体向后拉出第一网架，从而可以对移动硬盘本体进行拆卸。

3、该具有多级防护效果的移动硬盘，通过在微型警报器的外表面设置一个防护架，且防护架为透明防护架，使得防护架可以在不影响微型警报器正常使用的情况下对微型警报器进行保护，从而避免了本装置摔落时对微型警报器造成损坏的问题。

附图说明

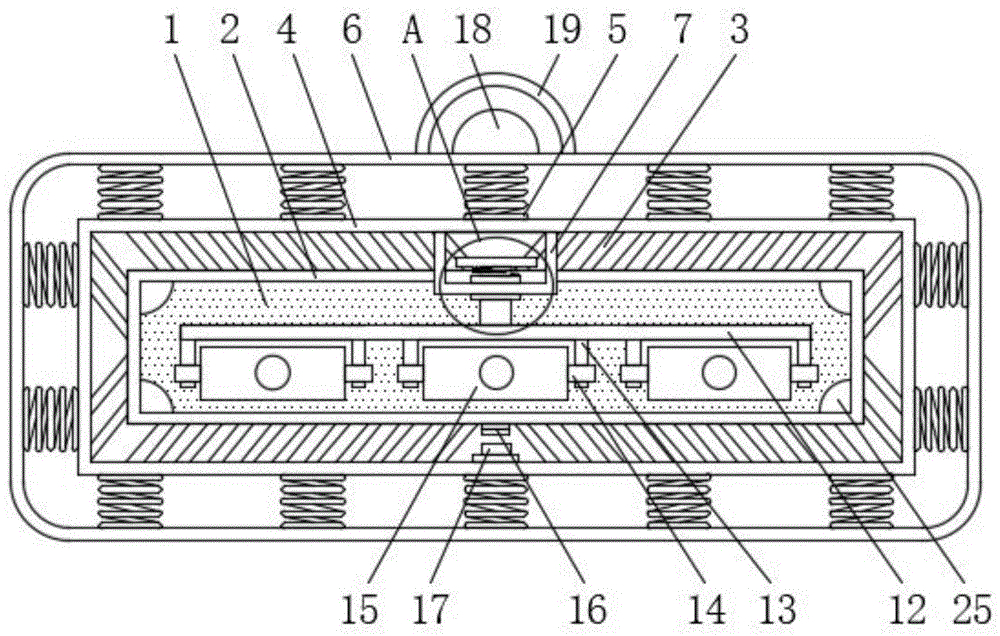

图1为本实用新型正视的结构示意图；

图2为本实用新型a处放大的结构示意图；

图3为本实用新型移动硬盘本体右视的局部剖面结构示意图；

图4为本实用新型滑套俯视的剖面结构示意图；

图5为本实用新型双金属片结构右视的剖面结构示意图；

图中：1移动硬盘本体、2第一网架、3散热片、4第二网架、5第一弹簧、6第三网架、7支撑架、8滑套、9滑杆、10拉把、11第二弹簧、12连接板、13卡杆、14卡环、15插头、16双金属片结构、17开关、18微型警报器、19防护架、20卡槽、21卡块、22压板、23伸缩杆、24第三弹簧、25限位块、26连接块。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

如图1-5所示，本实用新型提供一种技术方案：一种具有多级防护效果的移动硬盘，包括移动硬盘本体1，移动硬盘本体1设置在第一网架2内，通过设置第一网架2，使得第一网架2可以对移动硬盘本体1的位置进行限位，使其不能发生上下或者左右方向的位移，并且由于第一网架2为网状设计，从而不会影响移动硬盘本体1的正常散热，第一网架2的外表面通过若干个散热片3与第二网架4的内表面固定连接，通过设置若干个散热片3，使得若干个散热片3可以对移动硬盘本体1进行散热，第二网架4的外表面通过若干个第一弹簧5与第三网架6的内表面固定连接，通过设置若干个第一弹簧5，使得当移动硬盘本体1不使用的过程中受到外力掉落时，若干个第一弹簧5可以对移动硬盘本体1进行减震，使其不易发生损坏，第二网架4内壁的上表面固定连接有支撑架7。

支撑架7内壁的下表面卡接有滑套8，滑套8内套接有滑杆9，通过设置滑套8，使得滑套8可以为滑杆9的上下移动进行限位，使得滑杆9上下移动的更加稳定，滑杆9的两端分别与拉把10的下表面和连接板12的上表面固定连接，滑杆9外套接有第二弹簧11，第二弹簧11的两端分别与拉把10的下表面和滑套8的上表面固定连接，通过设置第二弹簧11，使得当工作人员松开拉把10时，第二弹簧11便可以利用自身的拉力带动拉把10、滑杆9、连接板12和若干个卡杆13向下移动并卡入卡环14内，从而对插头15的位置进行固定，连接板12的下表面固定连接有若干个卡杆13。

卡杆13设置在卡环14内，通过设置卡杆13和卡环14，使得当卡杆13卡入卡环14内时便可以对插头15的位置进行限位，使得插头15不能被拔出，六个卡环14分别固定连接在三个插头15的左右两侧面，三个插头15均设置在移动硬盘本体1的正面，第一网架2的下表面固定连接有双金属片结构16，通过设置双金属片结构16，使得当双金属片结构16受热时会发生弯折，从而对开关17进行挤压，从而启动微型警报器18进行报警，第二网架4内壁的下表面固定连接有开关17，第三网架6的上表面设置有微型警报器18。

具体的，如图1所示，第三网架6的上表面固定连接有防护架19，防护架19设置在微型警报器18外，通过在微型警报器18的外表面设置一个防护架19，且防护架19为透明防护架19，使得防护架19可以在不影响微型警报器18正常使用的情况下对微型警报器18进行保护，从而避免了本装置摔落时对微型警报器18造成损坏的问题。

具体的，如图3所示，第一网架2的内表面分别固定连接有四个限位块25，通过设置四个限位块25，从而可以为移动硬盘本体1的位置进行限位，使其不能向前移动，第一网架2内壁的上表面和下表面均开设有卡槽20，卡槽20内设置有卡块21，通过设置卡槽20和卡块21，使得当卡块21卡入卡槽20内时便可以对移动硬盘本体1的位置进行限定，使其不能向后移动，卡块21的下表面固定连接有压板22，两个压板22的相对面分别通过两个第三弹簧24与同一个连接块26的上表面和下表面固定连接，通过设置压板22、卡块21、卡槽20和第一网架2，使得当需要对移动硬盘本体1进行检修或维护时，使用者可以先捏动两个压板22，使得两个压板22可以带动两个卡块21相互远离并脱离两个卡槽20，此时使用者可以通过压板22将移动硬盘本体1向后拉出第一网架2，从而可以对移动硬盘本体1进行拆卸，连接块26固定连接在移动硬盘本体1的背面，第三弹簧24内套接有伸缩杆23，伸缩杆23的两端分别与压板22和连接块26的相对面固定连接，通过设置第三弹簧24和伸缩杆23，使得当工作人员松开压板22时，两个第三弹簧24便可以利用自身的弹力带动卡块21相互远离并卡入两个卡槽20，从而对移动硬盘本体1的位置进行固定。

具体的，如图4所示，滑杆9的形状设置为矩形，滑杆9外表面的大小和形状分别与滑套8内壁的大小和形状相适配，通过将滑杆9和滑套8的形状均设置为矩形，且两者的大小相适配，从而避免了滑杆9在滑套8内转动的情况，使得连接板12不会发生水平方向的转动。

本实用新型的工作原理为：

s1、当移动硬盘本体1在使用的过程中受到外力作用下落时，卡杆13卡在卡环14内可以对插头15的位置进行限位，使得插头15不能脱离移动硬盘本体1，同时插头15可以对移动硬盘本体1的位置进行限位，使其不能落到地面，当移动硬盘本体1发热时，散热片3可以对其进行散热；

s2、当热量较高时，双金属片结构16受热变形产生弯折并对开关17造成挤压，从而启动微型警报器18，使得微型警报器18可以及时的提醒工作人员移动硬盘本体1较热需要进行降温，当移动硬盘本体1不使用的过程中受到外力掉落时，若干个第一弹簧5可以对移动硬盘本体1进行减震，当需要拔下插头15时，使用者可以通过拉把10向上拉动滑杆9；

s3、使得滑杆9可以通过连接板12带动若干个卡杆13向上移动并与若干个卡环14分离，此时使用者便可以拔下插头15，当需要对移动硬盘本体1进行检修或维护时，使用者可以先捏动两个压板22，使得两个压板22可以带动两个卡块21相互远离并脱离两个卡槽20，此时使用者可以通过压板22将移动硬盘本体1向后拉出第一网架2，从而可以对移动硬盘本体1进行拆卸。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
