耐腐蚀绝缘电缆

本发明耐腐蚀绝缘电缆涉及电缆。

背景技术：

1、电线电缆用以传输电(磁)能，信息和实现电磁能转换的线材产品，一般由一根或多根绝缘线芯，以及它们各自可能具有的包覆层，总保护层及外护层，电缆亦可有附加的没有绝缘的导体，应用范围十分广泛，涉及到电力、建筑、通信、制造等行业，与国民经济的各个部门都密切相关，其中电力电缆广泛应用于电器装备、照明线路、家用电器等方面，其质量的好坏直接影响到工程质量及消费者的生命财产安全。

2、cn215911228u公开了一种耐腐蚀性高的矿物绝缘电缆，其由内至外依次包括电缆芯线、包裹在电缆芯线外表面的绝缘层、包裹在绝缘层外表面的金属护套层、包裹在金属护套层外表面的防腐蚀层；所述防腐蚀层包括包裹在所述金属护套层外表面的镍镀层，以及包裹在所述镍镀层外表面的镍磷合金镀层，所述镍磷合金镀层的厚度为15～20μm，本实用新型结构简单，通过在金属护套层外设置防腐蚀层，防腐蚀层采用镍磷合金镀层，且金属护套层采用低成本钢管的即可达到较好的耐腐蚀效果，本实用在解决矿物绝缘电缆的腐蚀性问题的同时，没有增加生产成本，提高了矿物绝缘电缆的使用寿命。

3、也即，现有技术存在如下技术问题：该电缆在进行防腐和绝缘时，是通过设置多个防腐绝缘合金层达到防腐绝缘效果，但是其加工成本较大，且由于电缆架设在户外，容易与昆虫等小动物接触，其无法进行防虫，降低了保护效果，同时电缆在架设时，是通过支架进行固定，传统的电缆多数是通过扎带固定在支架上，时间一长容易因扎带老化导致拦截松动，且扎带在固定时，容易因用力过大导致电缆表面出现压陷，长时间压陷容易导致电缆表面破碎，从而会导致电缆整体耐腐蚀和绝缘性能受到破坏。

技术实现思路

1、为了解决上述问题，本发明提供了一种耐腐蚀绝缘电缆，能够在起到耐腐蚀和绝缘的同时，也可以起到防虫保护的效果，同时通过可移动时支撑组件和连接组件对电缆进行支撑，同时在固定组件和连接组件的配合下，对电缆进行固定的同时，避免对电缆表面造成压迫，从而避免电缆因固定不当导致的破坏。

2、本发明的目的是这样实现的：

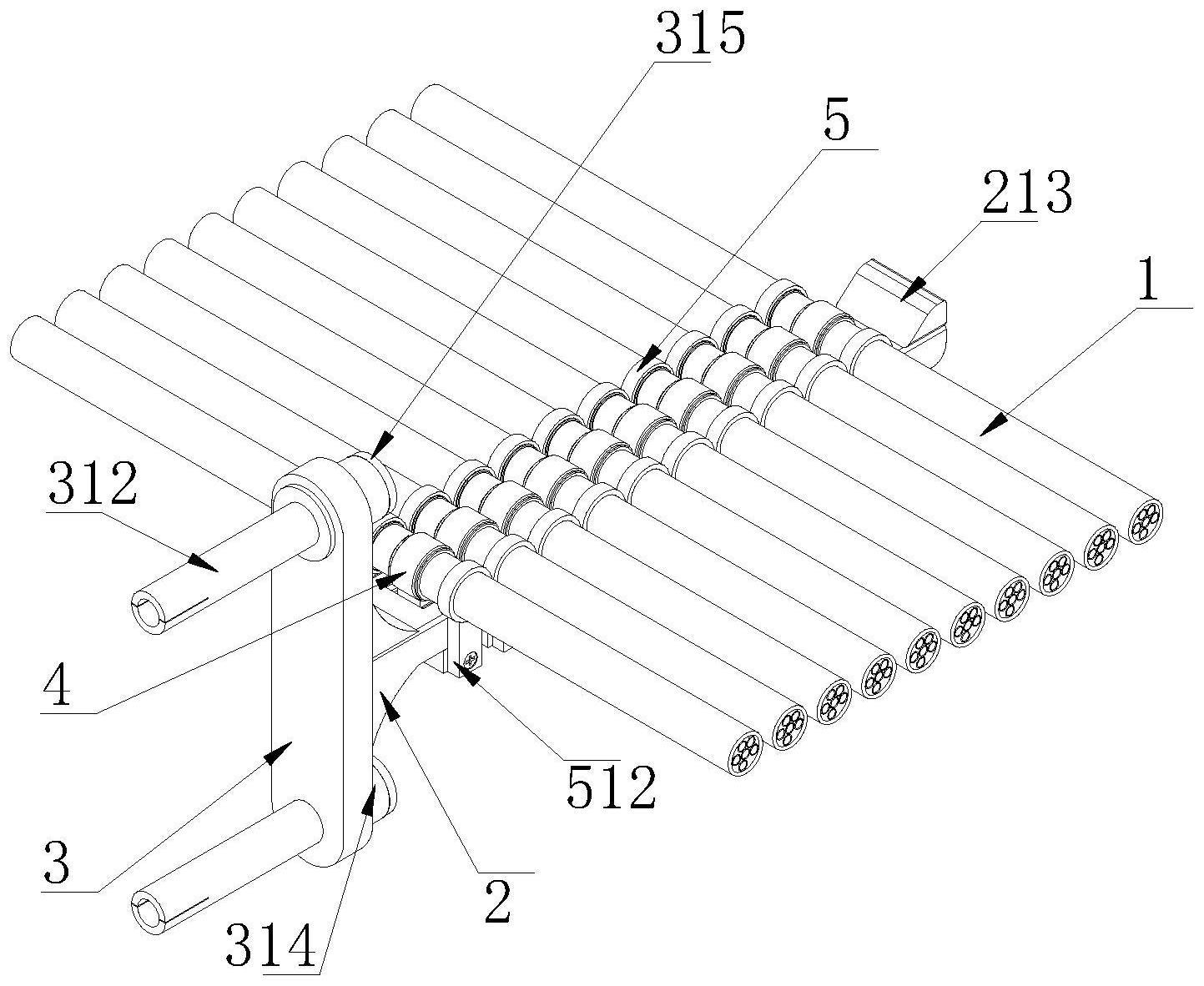

3、一种耐腐蚀绝缘电缆，所述绝缘电缆包括电缆主体、支撑组件和固定组件：所述电缆主体底端设置有支撑组件，所述支撑组件侧边通过固定组件固定在墙体上；

4、所述电缆主体包括中心导线、导体屏蔽层、塑胶绝缘层、固定绷带、外护套、定位填料和绝缘薄纸,所述中心导线外侧固定有套设有导体屏蔽层，所述导体屏蔽层外侧套设有塑胶绝缘层，塑胶绝缘层通过热塑的方式固定在中心导线外侧，所述导体屏蔽层外侧固定有塑胶绝缘层，多个所述塑胶绝缘层外侧通过固定绷带缠绕捆绑固定，所述固定绷带内侧和塑胶绝缘层外侧填充有定位填料，所述固定绷带外侧缠绕有绝缘薄纸，且绝缘薄纸外侧套设有外护套；

5、所述支撑组件包括支撑架、移动槽和限位块，所述电缆主体等距排列在支撑架顶端，所述支撑架内部开设有移动槽，且移动槽顶端的电缆主体上设置有连接组件，所述支撑架一侧顶端固定有限位块，所述支撑架两侧的电缆主体上设置有加固组件；

6、所述固定组件包括固定板、膨胀螺栓、固定孔、防护筒和防护盖，所述支撑架远离限位块的一端固定有固定板，所述固定板上下端皆开设有固定孔，两个所述固定孔内部皆贯穿插设有膨胀螺栓，通过膨胀螺栓将固定板固定在墙体上，靠近所述支撑架侧的固定孔外侧的固定板上固定有防护筒，且防护筒靠近支撑架端的内部螺纹套接有防护盖。

7、进一步地，所述连接组件包括固定套、移动块、支撑螺杆、限位板、固定夹块、辅助块和固定热塑条，每个所述移动槽内部皆滑动设置有移动块，且移动块顶端皆固定有固定套，所述固定套套设在电缆主体外侧，所述固定套两侧的电缆主体上皆套设有固定热塑条，每个所述固定套皆通过固定热塑条热塑粘接固定在电缆主体上，每个所述移动块远离电缆主体的一端皆固定有支撑螺杆，且支撑螺杆延伸至移动槽外侧的一端皆转动套设有限位板，所述限位板内部的支撑螺杆上皆螺纹套设有固定夹块，每个所述支撑螺杆外侧的固定夹块底端皆等距固定有多个辅助块。

8、进一步地，所述加固组件包括加固套、连接板、固定螺杆和限位热塑条，所述支撑架两侧的电缆主体上皆固定有限位热塑条，且限位热塑条皆热塑成型固定在电缆主体外表面，每个所述限位热塑条外侧的电缆主体上皆移动套设有加固套，且加固套可以在电缆主体上平移，每个所述加固套靠近支撑架侧的一端皆固定有连接板，每个所述连接板内部皆螺纹套接有固定螺杆，且固定螺杆内端皆与限位板两侧螺纹连接。

9、进一步地，所述外护套包括热塑性塑胶套、防虫涂层、编织护套和镀铝聚酯护套，所述固定绷带外侧缠绕包裹有镀铝聚酯护套，且镀铝聚酯护套外侧缠绕编织有编织护套，所述编织护套外侧涂设有防虫涂层，所述防虫涂层外侧固定套设有热塑性塑胶套，热塑性塑胶套通过挤制成型固定在编织护套外侧。

10、进一步地，所述支撑架顶端拐角皆设置为弧形，所述移动槽的宽度皆大于一个固定套和两个固定热塑条的宽度之和，所述支撑架靠近固定板的一端皆设置为三角状。

11、进一步地，所述防护筒的内圈直径大于膨胀螺栓内部螺栓的螺栓头外圈直径，所述膨胀螺栓内部螺栓的螺栓头外圈直径大于固定孔的直径，所述防护筒的长度大于内部螺栓的螺栓头的长度。

12、进一步地，所述防护筒靠近支撑架端的内壁上开设有与防护盖配合的内螺纹，所述防护盖设置为横向放置的“t”形，所述防护筒外端的防护盖的直径等于防护筒的外圈直径，每个所述防护筒到支撑架之间的高度皆大于电缆主体的高度。

13、进一步地，每个所述移动块皆设置为“凸”形，每个所述移动块的高度皆小于移动槽的高度，每个所述支撑螺杆皆设置为倒置的“t”形，每组所述辅助块的高度皆小于固定夹块到限位板底端之间的高度，每个所述移动块的长度和限位板与电缆主体水平时的长度皆小于固定套的长度。

14、进一步地，每个所述限位板内部皆开设有与支撑螺杆配合的转动孔，且转动孔底端的限位板内部皆开设有与固定夹块配合的活动槽，每个所述固定夹块的高度皆小于活动槽的高度，每个所述限位板的与电缆主体水平时的宽度皆大于移动槽的宽度，每个所述限位板与电缆主体垂直时的宽度皆小于移动槽的宽度，每个所述限位板两侧皆开设有与固定螺杆配合的螺纹孔。

15、进一步地，每个所述连接板内部皆开设有与固定螺杆配合的螺纹孔，所述固定螺杆内部的螺纹孔皆与限位板两侧的螺纹孔位于同一直线上，每个所述固定螺杆的宽度皆大于连接板的宽度，每个所述加固套的内圈直径皆小于限位热塑条的外圈直径，每个所述加固套的内圈直径皆大于电缆主体的外圈直径，每组两个所述限位热塑条外端之间的宽度皆等于支撑架的宽度，每个所述连接板皆等于支撑架和限位板的高度之和。

16、本技术的有益之处在于：提供了一种便于防虫、便于固定的耐腐蚀绝缘电缆，解决了电缆架设在户外，容易与昆虫等小动物接触，其无法进行防虫，降低了保护效果的问题，同时避免电缆通过扎带固定在支架上后，时间一长容易因扎带老化导致拦截松动，且扎带在固定时，容易因用力过大导致电缆表面出现压陷，长时间压陷容易导致电缆表面破碎，从而会导致电缆整体耐腐蚀和绝缘性能受到破坏的问题，大大提高了电缆主体的使用寿命。
