一种低烟无卤电缆的制作方法

本技术涉及电缆，特别是涉及一种低烟无卤电缆。

背景技术：

1、低烟无卤电缆是电缆中的一种，其阻燃性好，而且在电缆燃烧时没有卤酸气体放出，电缆的发烟量也小。

2、现有技术中，公告号为cn216623844u的中国实用新型专利，其公开了一种低烟无卤电缆，包括低烟无卤外护套和导线，所述低烟无卤外护套的内部固定设置有阻燃层，所述阻燃层的内部固定设置有加强层，所述加强层的内部设置有低烟无卤内护套，所述低烟无卤内护套的内部设置有屏蔽层，所述屏蔽层的内部设置有绝缘层，所述绝缘层的内部设置有隔热导线套，所述隔热导线套的内部安装有若干导线。

3、使用过程中发现，该电缆多缺乏散热途径或者散热效果不佳，在极端工况条件下电缆在输送电力而产生的高温或短路现象有可能大大减少电力电缆以及各零部件的使用寿命甚至导致火灾，影响整车的安全性能。

技术实现思路

1、本实用新型需要解决的技术问题是提供一种提高散热效率的低烟无卤电缆。

2、为解决上述技术问题，本实用新型所采取的技术方案如下。

3、一种低烟无卤电缆，包括支架、放置槽、第一吸热层和电缆芯，支架的外侧壁周向设置有四组放置槽，每组放置槽中分别设置有一组电缆芯，还包括第一吸热层、第一散热翅和散热机构，第一吸热层套装在支架的外侧壁上，第一吸热层和电缆芯之间在放置槽中分别设置有第一散热翅，第一吸热层的外侧壁上套装有散热机构；支架和四组放置槽配合对电缆芯进行固定和安装防护，当电缆芯进行工作时，内部产生热量，热量通过第一散热翅和第一吸热层向外传输给散热机构，从而减少电缆芯的内部热量，提高电缆芯的使用寿命。

4、优选的，导热机构包括外壳层、连块和第二散热翅，外壳层套装在第一吸热层的外侧，第一吸热层和外壳层之间设置有多组连块，第一吸热层与外壳层之间的缝隙设置有多组第二散热翅；第一散热翅和第一吸热层相互配合对电缆芯的内部热量进行传动，多组第二散热翅和外壳层相互配合使第一吸热层和第一散热翅传送的热量进行散发，提高电缆芯的使用寿命。

5、优选的，电缆芯包括导体、第一绝缘层和第二绝缘层，导体的外侧壁包裹有第一绝缘层，第一绝缘层的外侧壁包裹有第二绝缘层；第一绝缘层和第二绝缘层相互配合对导体进行保护，提高导体的使用寿命。

6、优选的，还包括防火玻璃棉，导体、放置槽和第一散热翅的缝隙中填充有防火玻璃棉；防火玻璃棉进一步对导体进行防护保护。

7、优选的，所述外壳层为无卤橡胶层；外壳层为无卤橡胶层，当外壳层发生燃烧时，不会释放卤化氢或是其他酸类，低烟无卤材料可减少在其燃烧时产生的有毒、腐蚀性气体。

8、优选的，所述连块材质为隔热瓦氧化镁；连块对第一吸热层和外壳层进行加强支撑固定时，还能具有隔热防火的性能。

9、优选的，所述第一绝缘层和第二绝缘层的材质均为交联聚乙烯；第一绝缘层和第二绝缘层的材质均为交联聚乙烯，可提高其耐热等性能，进一步保护导体，提高导体的使用寿命。

10、由于采用了以上技术方案，本实用新型所取得技术进步如下。

11、本实用新型通过支架和四组放置槽配合对电缆芯进行固定和安装防护，当电缆芯进行工作时，内部产生热量，热量通过第一散热翅和第一吸热层向外传输给散热机构，从而减少了电缆芯的内部热量，提高了电缆芯的使用寿命。

技术特征：

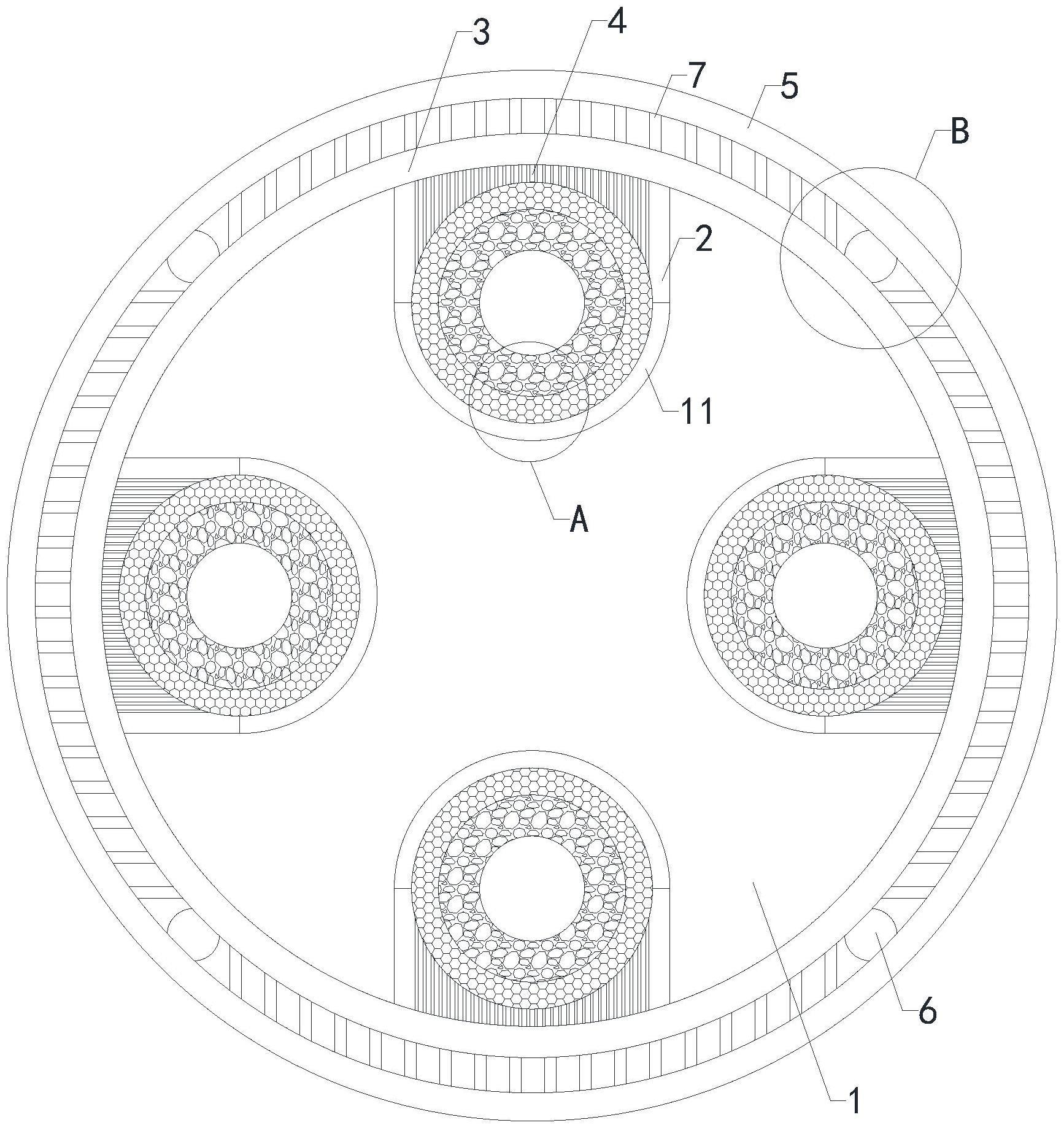

1.一种低烟无卤电缆，其特征在于，包括支架(1)、放置槽(2)、第一吸热层(3)和电缆芯，支架(1)的外侧壁周向设置有四组放置槽(2)，每组放置槽(2)中分别设置有一组电缆芯，还包括第一吸热层(3)、第一散热翅(4)和散热机构，第一吸热层(3)套装在支架(1)的外侧壁上，第一吸热层(3)和电缆芯之间在放置槽(2)中分别设置有第一散热翅(4)，第一吸热层(3)的外侧壁上套装有散热机构。

2.根据权利要求1所述的一种低烟无卤电缆，其特征在于，导热机构包括外壳层(5)、连块(6)和第二散热翅(7)，外壳层(5)套装在第一吸热层(3)的外侧，第一吸热层(3)和外壳层(5)之间设置有多组连块(6)，第一吸热层(3)与外壳层(5)之间的缝隙设置有多组第二散热翅(7)。

3.根据权利要求1所述的一种低烟无卤电缆，其特征在于，电缆芯包括导体(8)、第一绝缘层(9)和第二绝缘层(10)，导体(8)的外侧壁包裹有第一绝缘层(9)，第一绝缘层(9)的外侧壁包裹有第二绝缘层(10)。

4.根据权利要求3所述的一种低烟无卤电缆，其特征在于，导体(8)、放置槽(2)和第一散热翅(4)的缝隙中填充有防火玻璃棉(11)。

5.根据权利要求2所述的一种低烟无卤电缆，其特征在于，所述外壳层(5)为无卤橡胶层。

6.根据权利要求2所述的一种低烟无卤电缆，其特征在于，所述连块(6)材质为隔热瓦氧化镁。

7.根据权利要求3所述的一种低烟无卤电缆，其特征在于，所述第一绝缘层(9)和第二绝缘层(10)的材质均为交联聚乙烯。

技术总结
本技术公开了一种低烟无卤电缆，包括支架、放置槽、第一吸热层和电缆芯，支架的外侧壁周向设置有四组放置槽，每组放置槽中分别设置有一组电缆芯，还包括第一吸热层、第一散热翅和散热机构，第一吸热层套装在支架的外侧壁上，第一吸热层和电缆芯之间在放置槽中分别设置有第一散热翅，第一吸热层的外侧壁上套装有散热机构。本技术通过支架和四组放置槽配合对电缆芯进行固定和安装防护，当电缆芯进行工作时，内部产生热量，热量通过第一散热翅和第一吸热层向外传输给散热机构，从而减少了电缆芯的内部热量，提高了电缆芯的使用寿命。

技术研发人员：刘立权,闫世儒
受保护的技术使用者：荣茂科技集团有限公司
技术研发日：20230217
技术公布日：2024/1/13
