插线板保护盒的制作方法

本申请涉及收纳，特别涉及一种插线板保护盒。

背景技术：

1、插线板置于插线板保护盒内而不固定会造成使用不便。具体而言，使用者或因受制于插线板保护盒内狭小的空间而无法顺利拔插电源适配，或为了在插线板保护盒外拔插电源适配器而重复安装插线板、整理数据线。

2、同时，由于插线板保护盒需要设置孔或者槽以供数据线和插线板的电源线伸出插线板保护盒第一主体外，插线板保护盒内不可避免地累积灰尘。落满灰尘的插线板存在“积污导电”的安全隐患，会引起电路接触不良，严重的还会导致局部发热，导致插座的绝缘树脂变形，进而造成短路引发火灾。所以，插线板保护盒以及插线板需要定期清洁。由于插线板固定于插线板保护盒内，且插线板保护盒内空间狭小，清洁时存在触电等安全风险。

3、然而，相关技术未能同时解决插线板保护盒内拔插电源适配器不易以及插线板固定于插线板保护盒内不便清洁的问题。

4、上述内容仅用于辅助理解实用新型的技术方案，并不代表承认上述内容是现有技术。

技术实现思路

1、鉴于上述问题，本实用新型提出一种插线板保护盒，旨在同时解决插线板保护盒内拔插电源适配器不易以及插线板固定于插线板保护盒内不便清洁的问题。

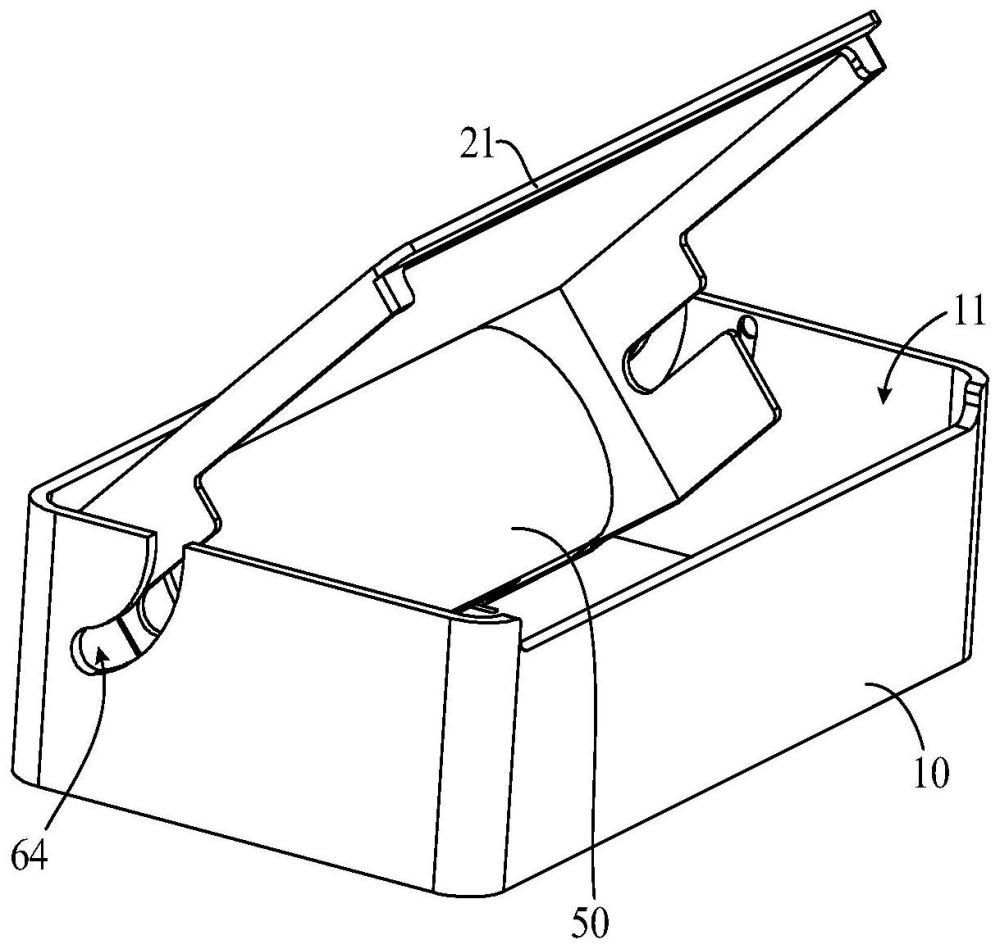

2、为实现上述目的，本实用新型提出的插线板保护盒包括：第一主体、第二主体以及转接件；所述第一主体具有一置物腔，所述置物腔呈开口设置；所述第二主体与所述第一主体转动连接以盖合或打开所述开口，所述第一主体或所述第二主体设有第一配合部，所述第一配合部位于所述置物腔内；所述转接件用以固定插线板，所述转接件置于所述置物腔内，所述转接件上设有第二配合部，所述第一配合部与所述第二配合部可拆卸连接。

3、在一实施例中，所述第一配合部包括设置在所述置物腔的腔壁的滑槽，所述第二配合部包括滑动凸部，所述滑动凸部与所述滑槽滑动配合。

4、进一步地，所述滑槽沿长度方向分布的一端呈开放设置以形成滑入口，所述滑动凸部自所述滑入口进出所述滑槽；所述滑槽还在沿长度方向延伸的一侧设有长条形的槽口，所述槽口的宽度小于所述滑槽的最大宽度以限制所述滑动凸部自所述槽口脱离，所述滑动凸部与所述滑槽适配连接。

5、进一步地，所述转接件包括板体，所述滑动凸部包括连接段和限位段，所述板体、所述连接段和所述限位段依次连接，所述连接段具有沿所述滑槽的长度方向延伸的连接面，所述限位段沿所述滑槽的宽度方向侧向凸出于所述连接面，所述连接面呈弧形且分别与所述板体和所述限位段过渡连接。

6、在一实施例中，所述第一配合部还包括设置在所述滑槽的槽壁的第一卡合件，所述第二配合部还包括设置在所述滑动凸部的第二卡合件，所述第一卡合件能够和所述第二卡合件卡接；所述第一卡合件和所述第二卡合件中的其中一者为卡凸，另一者为卡槽；或者，所述第一卡合件和所述第二卡合件均为卡凸。

7、在一实施例中，所述第二主体包括盖板和固定板，所述盖板具有相对的第一侧缘和第二侧缘，所述第二主体和所述第一主体之间的转动轴线靠近所述第一侧缘并与所述第一侧缘并行，所述固定板连接于所述第一侧缘且向所述置物腔内延伸，所述第一配合部设置在所述固定板。

8、进一步地，所述滑槽沿背离所述盖板的方向延伸至贯穿所述固定板以形成滑入口，所述滑动凸部自所述滑入口进出所述滑槽。

9、在一实施例中，所述第一主体具有相对设置的第一侧壁和第二侧壁，所述第一主体和所述第二主体之间的转动轴线靠近所述第一侧壁且与所述第一侧壁并行，所述滑槽设置在所述第二侧壁且沿所述开口的方向延伸至贯穿所述第二侧壁的边缘。

10、在一实施例中，所述转接件上设有粘接层，所述粘接层用以固定插线板。

11、在一实施例中，所述第一主体呈盒体状，所述第二主体呈盖状，所述第一主体的底壁贯设有固定卡孔；所述插线板保护盒还包括壁挂支架，所述壁挂支架设有固定卡扣；所述固定卡扣与所述固定卡孔卡接。

12、本实用新型实施例通过第二主体盖合第一主体内的容置腔的开口，避免插线板因灰尘累积或水而引发用电安全的问题。并通过第一主体和第二主体的转动连接方便使用者拿取插线板或拔插电源适配器。转接件则使得插线板可以固定于置物腔内，进而简化使用者拔插电源适配器、整理数据线的步骤。同时，转接件通过第一配合部和第二配合部可拆卸地连接于第一主体或第二主体，以便使用者在清洁置物腔时将插线板取出，从而避免触电问题产生。

技术特征：

1.一种插线板保护盒，其特征在于，包括：

2.如权利要求1所述的插线板保护盒，其特征在于，所述第一配合部包括设置在所述置物腔的腔壁的滑槽，所述第二配合部包括滑动凸部，所述滑动凸部与所述滑槽滑动配合。

3.如权利要求2所述的插线板保护盒，其特征在于，所述滑槽沿长度方向分布的一端呈开放设置以形成滑入口，所述滑动凸部自所述滑入口进出所述滑槽；

4.如权利要求3所述的插线板保护盒，其特征在于，所述转接件包括板体，所述滑动凸部包括连接段和限位段，所述板体、所述连接段和所述限位段依次连接，所述连接段具有沿所述滑槽的长度方向延伸的连接面，所述限位段沿所述滑槽的宽度方向侧向凸出于所述连接面，所述连接面呈弧形且分别与所述板体和所述限位段过渡连接。

5.如权利要求2所述的插线板保护盒，其特征在于，所述第一配合部还包括设置在所述滑槽的槽壁的第一卡合件，所述第二配合部还包括设置在所述滑动凸部的第二卡合件，所述第一卡合件能够和所述第二卡合件卡接；

6.如权利要求2至5任意一项所述的插线板保护盒，其特征在于，所述第二主体包括盖板和固定板，所述盖板具有相对的第一侧缘和第二侧缘，所述第二主体和所述第一主体之间的转动轴线靠近所述第一侧缘并与所述第一侧缘并行，所述固定板连接于所述第一侧缘且向所述置物腔内延伸，所述第一配合部设置在所述固定板。

7.如权利要求6所述的插线板保护盒，其特征在于，所述滑槽沿背离所述盖板的方向延伸至贯穿所述固定板以形成滑入口，所述滑动凸部自所述滑入口进出所述滑槽。

8.如权利要求2至5任意一项所述的插线板保护盒，其特征在于，所述第一主体具有相对设置的第一侧壁和第二侧壁，所述第一主体和所述第二主体之间的转动轴线靠近所述第一侧壁且与所述第一侧壁并行，所述滑槽设置在所述第二侧壁且沿所述开口的方向延伸至贯穿所述第二侧壁的边缘。

9.如权利要求1所述的插线板保护盒，其特征在于，所述转接件上设有粘接层，所述粘接层用以固定插线板。

10.如权利要求1所述的插线板保护盒，其特征在于，所述第一主体呈盒体状，所述第二主体呈盖状，所述第一主体的底壁贯设有固定卡孔；

技术总结
本申请实施例公开了一种插线板保护盒，其中，插线板保护盒包括第一主体、第二主体以及转接件。本技术插线板保护盒通过第二主体盖合第一主体内的容置腔的开口，避免插线板因灰尘累积或水而引发用电安全的问题。并通过第一主体和第二主体的转动连接方便使用者拿取插线板或拔插电源适配器。转接件则使得插线板可以固定于置物腔内，进而简化使用者拔插电源适配器、整理数据线的步骤。同时，转接件通过第一配合部和第二配合部可拆卸地连接于第一主体或第二主体，以便使用者在清洁置物腔时将插线板取出，从而避免触电问题产生。

技术研发人员：吴亮
受保护的技术使用者：宁波市灵亮智能科技有限公司
技术研发日：20240403
技术公布日：2024/12/5
