转换级、电转换器、交直电流转换装置、再充电端装置的制作方法

技术特征：

1.一种电转换级(44)，其能够一端连接到DC电压电总线的中间端子(34，36)，并且另一端连接到输出端(38，40)，所述转换级(44)包括：

-P个开关支路，其中，P大于或等于2，开关支路(52A，52B，52C)并联连接在中间端子(34，36)之间，每个开关支路(52A，52B，52C)包括串联连接并且通过中点(58A，58B，58C)而彼此连接的第一可控电子开关(54A，54B，54C)和第二可控电子开关(56A，56B，56C)，第一可控电子开关(54A，54B，54C)被连接在第一中间端子(34)和相应的中点(58A，58B，58C)之间，并且第二可控电子开关(56A，56B，56C)被连接在第二中间端子(36)和相应的中点(58A，58B，58C)之间，每个可控电子开关(54A，54B，54C，56A，56B，56C)包括半导体元件(84)以及反向并联连接到半导体元件(84)的二极管(86)，每个半导体元件(84)能够在导通状态和关断状态之间切换；

-控制装置，其用于根据控制律来控制可控电子开关(54A，54B，54C，56A，56B，56C)；

-重新环路电阻器(63)，其连接在所述输出端中的正输出端(38)和滤波器(50)之间，其中，滤波器(50)被连接在电压整流器(48)的输出处，并且滤波器(50)包括第三电子开关(76)，并且重新环路电阻器(63)一端连接到正输出端(38)，另一端连接到第三电子开关(76)，

其特征在于，转换级(44)还包括连接在两个输出端(38，40)之间的电容器(60)；以及对于每个开关支路(52A，52B，52C)，连接在电容器(60)的端子和相应的开关支路的中点(58A，58B，58C)之间的电磁线圈(62A，62B，62C)，并且

其特征在于，控制律是从第一控制律和第二控制律中选择的，所述第一控制律使得每个第一可控电子开关(54A，54B，54C)的半导体元件(84)始终为关断，并且所述第二控制律使得每个第二可控电子开关(56A，56B，56C)的半导体元件(84)始终为关断。

2.根据权利要求1所述的转换级(44)，其中，所述第一控制律使得每个第二可控电子开关(56A，56B，56C)的半导体元件(84)被从关断状态到导通状态，然后从导通状态到关断状态地周期性控制。

3.根据权利要求1或者2所述的转换级(44)，其中，所述第二控制律使得每个第一可控电子开关(54A，54B，54C)的半导体元件(84)被从关断状态到导通状态，然后从导通状态到关断状态地周期性控制。

4.根据权利要求1或者2所述的转换级(44)，其中，根据第一控制律，所述转换级形成升压转换器，其能够将在中间端子(34，36)之间的DC电压转换为在输出端(38，40)之间的具有更高值的另一个DC电压，和/或根据第二控制律，所述转换级形成降压转换器，其能够将在中间端子(34，36)之间的DC电压转换为在输出端(38，40)之间的具有更低值的另一个DC电压。

5.根据权利要求1或者2所述的转换级(44)，其中，所述转换级(44)能够接连地按第一控制律，然后第二控制律地进行选择，从而从升压转换工作模式变为降压转换工作模式，或者接连地从第二控制律变为第一控制律，从而从降压转换工作模式变化为升压转换工作模式。

6.根据权利要求1或者2所述的转换级(44)，其中，控制装置(64)能够根据开关律来控制开关支路(52A，52B，52C)的每个可控电子开关(54A，54B，54C，56A，56B，56C)，并且开关支路(52A，52B，52C)的开关律彼此偏离。

7.根据权利要求6所述的转换级(44)，其中，每个支路(52A，52B，52C)的开关律具有相同的频率(F)，并且相对彼此具有相移。

8.根据权利要求7所述的转换级(44)，其中每个支路(52A，52B，52C)的开关律之间的所述相移等于360°/P。

9.根据权利要求1或者2所述的转换级(44)，其中，P等于3。

10.一种电转换器(30；110A，110B)，其能被链接到包括M个相的AC电网(24)上，M大于或等于1，所述转换器(30；110A，110B)包括：

-M个输入端(32)，所述或者每个输入端(32)对应于AC网络(24)的相、第一中间端子(34)和第二中间端子(36)、以及两个输出端(38，40)，

-第一转换级(42)，其连接到输入端(32)并包括能够将AC输入电压转换成在第一和第二中间端子(34，36)之间传送的DC中间电压的电压整流器(48)，以及

-第二转换级(44)，其在第一转换级(42)的输出处连接到中间端子(34，36)，

其特征在于，第二转换级(44)是根据如上的权利要求中的任何一个转换级(44)。

11.一种用于将交变电流转换为直流电流的装置(100)，转换装置(100)能够被链接到包括M个相的AC电网(24)，M大于或等于1，所述转换装置(100)包括：

-电压变压器(102)，其包括：具有M个初级绕组的初级电路(104)，每个都包括M个次级绕组的第一次级电路(106)和第二次级电路(108)，

-连接到所述第一次级电路(106)的第一电转换器(110A)，以及

-连接到所述第二次级电路(108)的第二电转换器(110B)，

其特征在于，所述第一电转换器(110A)是根据权利要求10的转换器，并且所述第二电转换器(110B)是根据权利要求10的转换器。

12.根据权利要求11所述的装置(100)，其中，M等于3，所述三个初级绕组被以星形连接，所述第一次级电路(106)的三个次级绕组被以三角形连接，并且所述第二次级电路(108)的三个次级绕组被以星形连接。

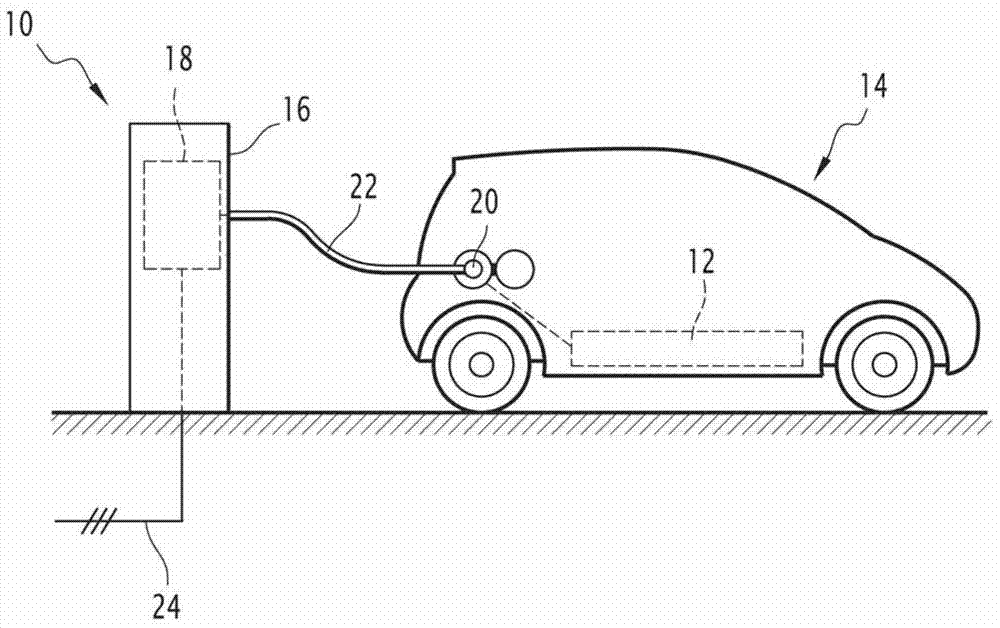

13.一种用于对电池(12)再充电的端装置(10)，包括：壳体(16)，和被设计以被电链接到电池(12)的电连接器(20)，

其特征在于，再充电的端装置包括转换元件(18)，该转换元件(18)为根据权利要求10的电转换器(30；110A，110B)和根据权利要求11或者12的转换装置(100)中的一个，所述转换元件(18)被放置在壳体(16)中。

14.根据权利要求13所述的再充电的端装置(10)，其中，端装置(10)还包括电连接电缆(22)，其至少部分地布置在所述壳体(16)外部，并且将电连接器(20)链接到转换元件(18)。
