一种特高压输电线路装配架线式耐张线夹的制作方法

本实用新型涉及一种耐张线夹，尤其涉及一种特高压输电线路装配架线式耐张线夹，属于特高压输电线路配套金具领域。

背景技术：

目前常用的输电线路耐张线夹的设备线夹是焊接固定在铝管上，该产品在线路施工时，一般是导线过滑轮后用卡线器锚固于杆塔再断线压接。而在特高压输电线路大跨越段的装配式架线施工时，需要耐张线夹先压接后再过滑轮，然后直接连接相应的金具耐张串，最后根据需要调整位置安装相应的设备线夹。

但对于装配架线工程，普通耐张线夹产品已经不能满足工程使用的要求。所以需要设计一种全新的耐张线夹产品，以满足装配式架线施工安装的工艺要求。

技术实现要素：

为解决上述问题，本实用新型提供一种特高压输电线路装配架线式耐张线夹，该产品的主要技术特点是设备线夹与下盖板焊接为一体并组成耐张引流线夹，并通过上、下盖板和八颗螺栓固定于铝管上，且可自节调节位置，满足装配式架线施工的工艺规范。

本实用新型采用的技术方案是：

一种特高压输电线路装配架线式耐张线夹，包括钢锚、铝管、设备线夹、上盖板和下盖板，所述钢锚与铝管的一端固定连接，所述上盖板和下盖板通过螺栓固定在铝管上，所述设备线夹固定在下盖板上，所述下盖板的底部设置有供设备线夹插入的插入槽，所述插入槽的槽口两侧边设置有呈Ｖ形状的坡口，所述设备线夹插入槽内并通过焊接的方式与下盖板固定连接，所述上盖板上位于每个螺栓孔处均设置有一个漏水孔。

进一步的，所述螺栓有八个，八个螺栓均匀分布设置。

本实用新型采用插入槽结构，并通过焊接的方式将设备线夹与下盖板固定在一起，同时在插入槽的槽口两侧边设置了呈Ｖ形状的坡口，这样不仅焊接更加牢固，而且还能够消除焊接应力，大大提高耐张线夹的稳定性能。本实用新型还在上盖板上位于每个螺栓孔处均设置了一个漏水孔，能够有效地防止雨水锈蚀固定件。

附图说明

图1为本实用新型的结构示意图。

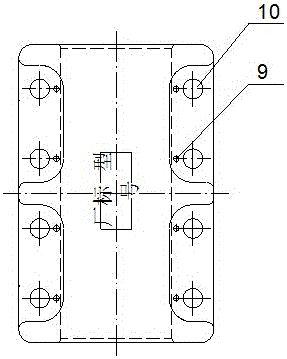

图2为上盖板的结构示意图。

图3为下盖板的结构示意图。

其中：1、钢锚，2、铝管，3、设备线夹，4、上盖板，5、下盖板，6、螺栓，7、插入槽，8、坡口，9、漏水孔，10、螺栓孔。

具体实施方式

为了加深对本实用新型的理解，下面将结合实施例和附图对本实用新型作进一步详述，该实施例仅用于解释本实用新型，并不构成对本实用新型的保护范围的限定。

如图1至图3所示，一种特高压输电线路装配架线式耐张线夹，包括钢锚1、铝管2、设备线夹3、上盖板4和下盖板5，钢锚1与铝管2的一端固定连接，上盖板4和下盖板5通过八个均匀分布的螺栓6固定在铝管2上，设备线夹3固定在下盖板5上，在下盖板5的底部设置有供设备线夹插入的插入槽7，在插入槽7的槽口两侧边设置有呈Ｖ形状的坡口8，设备线夹3插入插入槽7内并通过焊接的方式与下盖板5固定连接，在上盖板4上位于每个螺栓孔10处均设置有一个漏水孔9。
