一种变电站保护投压板投退指示告警装置的制作方法

本实用新型属于电力装置技术领域，具体涉及一种变电站保护投压板投退指示告警装置。

背景技术：

目前，基层电力行业工作中在在变电站日常运行改变运行方式、检修维护、消除缺陷工作中，为保证安全需要将某保护压板投入或退出运行，运维操作人员将往往检修设备的保护需要进行压板投入或退出运行的操作，由于工作程序多、任务重，这样会造成保护压板的误投或漏投现象，还会增加变电设备及电网安全可靠运行的不确定性。

变电站保护压板分为软压板和硬压板，而硬压板是一种人工手动断合装置，是将某保护投入或退出运行的通断回路装置。现在的保护压板的投退只能用眼睛直观查看而且模糊（压板体积小），若解决此问题就是要加装一种能反映某保护投入或运行的指示告警装置。

技术实现要素：

本实用新型的目的在于提供一种变电站保护投压板投退指示告警装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种变电站保护投压板投退指示告警装置，包括如下：

交流220v经变压器降压为12V通过整流的直流电源；

微动两极行程开关；

一种表示保护回路闭合—保护压板投入的交直流两用超强抗干扰发光二极管绿色信号灯；

一种表示保护回路断开—保护压板退出的交直流两用超强抗干扰发光二极管红色信号灯；

微型电子闪光继电器；

0.8平方软铜连接线；

该所有微动两极行程开关的常开触头并联在一起组成常开接点组，一端接负极，另一端串联一种交直流两用超强抗干扰发光二极管绿色信号灯，再接正极；该所有微动两极行程开关的常闭接点并联在一起组成常闭接点组，该常闭接点组的一端接负极，且常闭接点组的另一端串联微型电子闪光继电器的L端；所述微型电子闪光继电器的B端再接电源正极。

优选的，所述微型电子闪光继电器实现投退保护压板运行指示退出告警的逻辑回路，该逻辑回路的构成将一面保护盘分为一个单元。

优选的，该单元内所有出口压板和功能压板的内侧中部均开设有安装孔。

本实用新型的技术效果和优点：该变电站保护投压板投退指示告警装置，解决了运维操作人员将往往检修设备的保护需要进行压板投入或退出运行的操作，因工作程序多、任务重，造成的保护压板误投或漏投现象，大大提高变电站保护投压板投退准确率，提高变电设备及电网安全运行可靠性，并具有实时监控变电站保护投压板指示告警的功能、成本低的优点。

附图说明

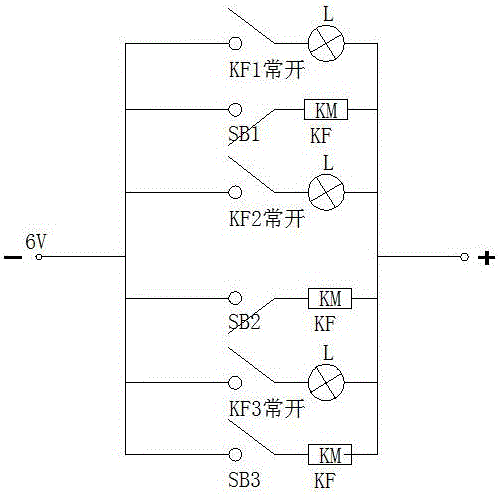

图1为本实用新型的常开接点组电路图；

图2为本实用新型的常开接点组电路图。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1-2所示的一种变电站保护投压板投退指示告警装置，包括如下：

交流220v经变压器降压为12V通过整流的直流电源；

微动两极行程开关；

一种表示保护回路闭合—保护压板投入的交直流两用超强抗干扰发光二极管绿色信号灯；

一种表示保护回路断开—保护压板退出的交直流两用超强抗干扰发光二极管红色信号灯；

微型电子闪光继电器；

0.8平方软铜连接线；

所述微型电子闪光继电器实现投退保护压板运行指示退出告警的逻辑回路，该逻辑回路的构成将一面保护盘分为一个单元；该单元内所有出口压板和功能压板的内侧中部均开设有安装孔；该所有微动两极行程开关的常开触头并联在一起组成常开接点组，一端接负极，另一端串联一种交直流两用超强抗干扰发光二极管绿色信号灯，再接正极；该所有微动两极行程开关的常闭接点并联在一起组成常闭接点组，该常闭接点组的一端接负极，且常闭接点组的另一端串联微型电子闪光继电器的L端；所述微型电子闪光继电器的B端再接电源正极。

在运维操作人员进行保护投压板投退时；保护投压板投入时绿灯亮、退出时红灯闪光，提醒运维操作人员某保护压板再退出位置（某套保护未运行）。

该变电站保护投压板投退指示告警装置，解决了运维操作人员将往往检修设备的保护需要进行压板投入或退出运行的操作，因工作程序多、任务重，造成的保护压板误投或漏投现象，大大提高变电站保护投压板投退准确率，提高变电设备及电网安全运行可靠性，并具有实时监控变电站保护投压板指示告警的功能、成本低的优点。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
