配网10kV线路运行状态辅助监控平台接线箱安装结构的制作方法

本实用新型涉及电力监控技术。

背景技术：

目前的配网10kV线路运行状态辅助监控平台接线箱，各种电源线以及网络线杂乱无章，不方便接线。

技术实现要素：

本实用新型所要解决的技术问题就是提供一种配网10kV线路运行状态辅助监控平台接线箱安装结构，方便接线。

为解决上述技术问题，本实用新型采用如下技术方案：配网10kV线路运行状态辅助监控平台接线箱安装结构，包括活动安装在安装座上的接线箱，所述接线箱包括矩形的箱体及分别设置在箱体宽度两侧壁内侧的电源插排和网络插排，所述电源插排和网络插排之间设有理线通道，所述箱体的长度侧壁对应理线通道端侧设有入线口/出线口，所述安装座包括支撑板，所述支撑板沿前后方向设置有一排安装槽，所述接线箱底部连接有活动安装件，所述活动安装件设有与安装槽配合，并同时实现在支撑板上定位的安装齿。

优选的，所述箱体的内部对应电源插排和网络插排各设有一排栅格条，同一排栅格条的两相邻栅格条之间形成理线卡槽。

优选的，所述栅格条的顶端在宽度两侧分别设有凸出部和凹陷部。

优选的，所述电源插排、网络插排以及栅格条均低于箱体开口，所述箱体上铰接有封盖箱体开口的箱盖。

优选的，所述电源插排设有浪涌保护器，所述箱体上设有控制电源插排通断的控制开关。

优选的，所述支撑板沿前后方向设有一条将安装槽分开为左右两半部分的滑槽，所述活动安装件包括支撑在支撑板上的底板及从底板后侧向后侧下方延伸，且与滑槽滑动配合的滑动部。

优选的，所述滑动部的端头连接有阻挡部，所述阻挡部呈与滑动部垂直的一字型。

本实用新型采用的技术方案，在箱体宽度两侧壁内侧设置电源插排和网络插排，电源插排设有一排电源插口，供各种电源线接入，网络插排设有一排网络插口，供各种网络线插头插入，方便了接线，另外，电源插排和网络插排并行设置以提供更多线缆接入，并在两者之间形成理线通道，因此可以有效利用空间，减小整个箱体的体积。

附图说明

下面结合附图和具体实施方式对本实用新型作进一步描述：

图1为基于云数据库的配网10kV线路运行状态辅助监控平台运行的流程图；

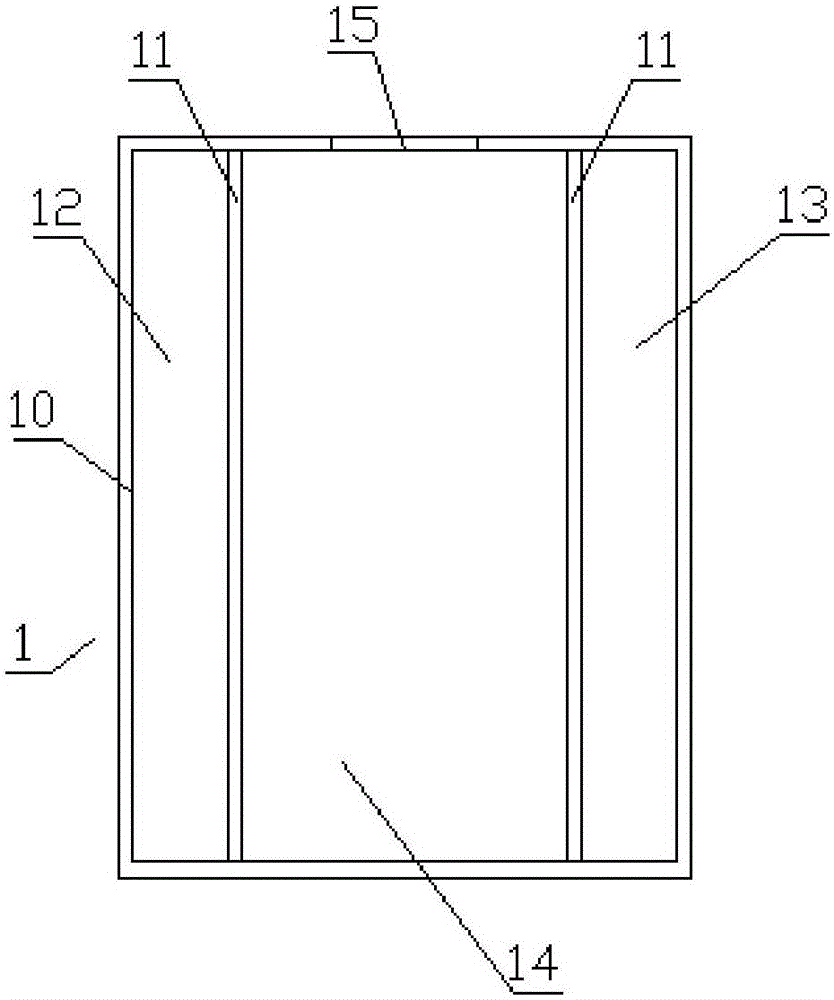

图2为接线箱的平面示意图；

图3为栅格条的结构示意图；

图4为支撑板的结构示意图；

图5为活动调整件的侧面结构图；

图6为活动调整件的俯视结构图。

具体实施方式

如图1所示，基于云数据库的配网10kV线路运行状态辅助监控平台，包括云数据库、分析判断模块以及告警模块，所述云数据库实时存储了各变电站内线路运行信息，所述分析判断模块首先判断线路开关是否处于合闸位置，在线路开关处于合闸位置后进一步将实时电流与上次采集的电流进行比较，如果存在负荷突变，所述告警模块进行报警以提醒当值调控员及时查看线路运行状况。

其中，在云数据库中对本地区所有10kV线路进行统计整理，然后根据线路名称在云数据库中进行测点搜索，并在Excel表格中建立数据库。根据各线路运行状况不同设定电流跌落区间。所述监控平台设有监控显示界面，所述监控显示界面对线路运行状态进行显示并在线路运行状态出现问题时弹出告警窗。所述监控显示界面设有电流曲线显示模块，当发生电流突变时，电流曲线显示模块在监控显示界面上自动导出线路的电流曲线。

告警模块在线路发生电流突变时进行报警，提醒当值调控员及时查看线路运行状况，并根据负荷变化及时通知运维人员进行故障抢修，以减少停电时间，提高供电可靠性。

经过运行一段时间，该平台能够为调控员对线路状况分析提供辅助判断功能，减少调控员的工作量，提高工作效率，具有很强的实用性。

如图2所示，所述监控平台设有活动安装在安装座上的接线箱1，所述接线箱包括矩形的箱体10及分别设置在箱体宽度两侧壁内侧的电源插排12和网络插排13，电源插排12设有一排电源插口，供各种电源线接入，网络插排13设有一排网络插口，供各种网络线插头插入，适用于数据的传输。

所述电源插排和网络插排之间设有理线通道14，所述箱体的长度侧壁对应理线通道端侧设有入线口/出线口15。这样，电源插排12和网络插排13并行设置以提供更多线缆接入，并在两者之间形成理线通道14，因此可以有效利用空间，减小整个箱体的体积。

如图3所示，所述箱体的内部对应电源插排和网络插排各设有一排栅格条11，同一排栅格条的两相邻栅格条之间形成理线卡槽110。所述栅格条的顶端在宽度两侧分别设有凸出部111和凹陷部112。线缆通过相邻凸出部与凹陷部之间空间卡入理线卡槽，并且该结构同时可以避免线缆从理线卡槽孔脱出。

所述电源插排、网络插排以及栅格条均低于箱体开口，所述箱体上铰接有封盖箱体开口的箱盖。将梳理完毕的各种线缆收纳在箱体内，并盖合上箱盖，外表上看不到内部穿插的线缆，外观整洁有序。

所述电源插排12设有浪涌保护器，对间接雷电和直接雷电影响或其他瞬时过压的电涌进行保护。所述箱体上设有控制电源插排通断的控制开关。

进一步的，接线箱1是活动安装固定的，方便取下。如图4至图6所示，接线箱1通过其底部的活动调整件3活动安装在支撑板2上。

其中，支撑板2的底面上设有加强肋板。支撑板2沿前后方向设置的一排挡位槽22，活动调整件3设有与挡位槽22配合，并同时实现在支撑板上定位的挡位齿33。所述支撑板沿前后方向设有一条将挡位槽分开为左右两半部分的滑槽21，所述活动调整件3包括支撑在支撑板上的底板31及从底板后侧向后侧下方延伸，且与滑槽滑动配合的滑动部32。所述挡位齿33从底板前侧向后侧下方突出。

箱体10底面通过焊接与底板31固定，或者也可以通过螺丝规定。向前侧上方提拉接线箱，挡位齿33从挡位槽22脱出，然后前后移动接线箱，滑动部32沿滑槽21前后滑动，放下接线箱使挡位齿与对应位置的挡位槽配合即可。

所述滑动部的端头连接有阻挡部34，所述阻挡部呈与滑动部垂直的一字型。阻挡部的长度及宽度及小于挡位槽22，同时由于挡位齿及滑动部倾斜角度相同大致相同、挡位齿与滑动部之间的间距与两相邻挡位槽间距大致相等，因此向前侧上方移动接线箱，阻挡部可以顺利通过挡位槽，调整到位后，阻挡部支撑在底板底面上，避免接线箱向上翻转。另外，所述底板的左右两侧设有向下弯折的挡板，避免活动调整件左右滑动的位移量过大。
