本实用新型涉及电缆敷设技术领域,具体来说是一种用于高海拔山峰之间电缆敷设的垂吊固定装置。
背景技术:
风电场大多数地形比较复杂,通常将35kV电缆敷设路径选在场内道路边上,并全线沿道路敷设。由于丘陵地区场内道路的路径选择必须避开不利地形,保证道路的坡度及弯曲半径能满足今后施工车辆的正常通行。此种情况下电缆选择沿道路敷设虽然能减轻施工难度,但由于其敷设路径被道路路径所限制,导致电缆敷设长度的成倍增加。现实中经常遇到虽然两个高海拔山峰之间距离较短,但道路曲折长度较长,导致项目投资造价的增加。如何开发出一种能够直接在高海拔山峰之间进行电缆敷设的装置已经成为急需解决的技术问题。
技术实现要素:
本实用新型的目的是为了解决现有技术中临近山峰间电缆敷设曲折长度较大的缺陷,提供一种用于高海拔山峰之间电缆敷设的垂吊固定装置来解决上述问题。
为了实现上述目的,本实用新型的技术方案如下:
一种用于高海拔山峰之间电缆敷设的垂吊固定装置,包括左地锚栓和右地锚栓,左地锚栓上安装有左线夹组件,右地锚栓上安装有右线夹组件,左线夹组件与右线夹组件两者结构相同,左线夹组件与右线夹组件之间安装有钢绞线,钢绞线上安装有若干个电缆悬吊夹具串,电缆安装在若干个电缆悬吊夹具串的下方;
所述的左线夹组件包括固定环,固定环的一端安装在左地锚栓上,固定环的另一端安装有调整环,调整环上安装有锲形线夹,钢绞线安装在锲形线夹上;所述的电缆悬吊夹具串包括安装在钢绞线上的悬垂线夹,悬垂线夹的下方安装有线缆调整板,线缆调整板的下方安装有悬垂直固定夹,电缆安装在悬垂直固定夹上。
所述的左地锚栓与右地锚栓两者结构相同,所述的左地锚栓包括钢筋笼,钢筋笼为“几”字形,钢筋笼的上方安装有锚杆,锚杆的顶部设有锚件,所述的固定环安装在锚件上,锚杆的下部和钢筋笼上均浇筑有混凝土基础。
所述若干个电缆悬吊夹具串中相邻的电缆悬吊夹具串之间的间距为1米。
有益效果
本实用新型的一种用于高海拔山峰之间电缆敷设的垂吊固定装置,与现有技术相比能够在相邻的山峰之间完成电缆的敷设架设,大大缩短了电缆围绕山体敷设的曲折长度,减少了项目投资造价,具有结构简单、成本低廉的特点。
附图说明
图1为本实用新型的结构示意图;

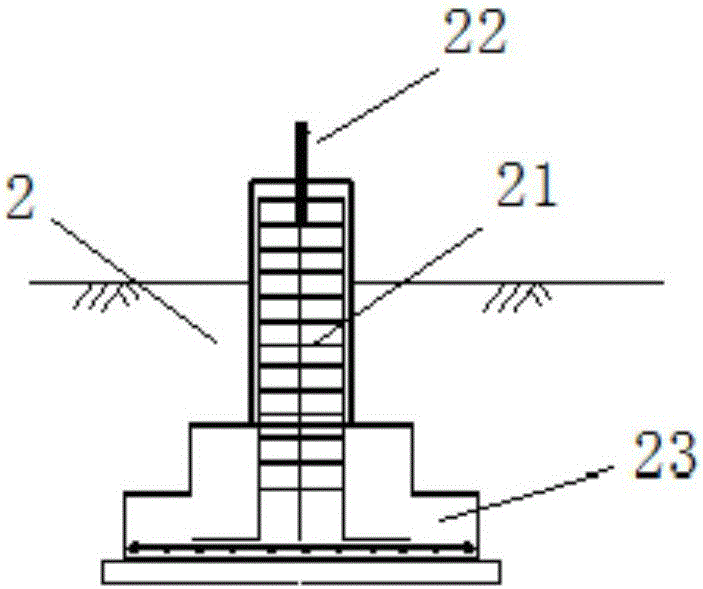

图2为本实用新型中左地锚栓的结构示意图;
图3为本实用新型中左线夹组件的结构示意图;
图4为本实用新型中电缆悬吊夹具串的结构示意图;
其中,1-电缆悬吊夹具串、2-左地锚栓、3-右地锚栓、4-钢绞线、5-电缆、11-悬垂线夹、12-线缆调整板、13-悬垂直固定夹、14-固定环、15-调整环、16-锲形线夹、21-钢筋笼、22-锚杆、23-混凝土基础、24-锚件。
具体实施方式
为使对本实用新型的结构特征及所达成的功效有更进一步的了解与认识,用以较佳的实施例及附图配合详细的说明,说明如下:
如图1所示,本实用新型所述的一种用于高海拔山峰之间电缆敷设的垂吊固定装置,包括左地锚栓2和右地锚栓3,左地锚栓2和右地锚栓3用于在山体上的固定,左地锚栓2和右地锚栓3分别安装在不同的高海拔山峰上。左地锚栓2上安装有左线夹组件,右地锚栓3上安装有右线夹组件,左线夹组件和右线夹组件两者结构相同,用于对钢绞线4的牵拉,左地锚栓2的左线夹组件与右地锚栓3的右线夹组件之间安装有钢绞线4。
如图3所示,左线夹组件包括固定环14,固定环14的一端安装在左地锚栓2上,即安装在左地锚栓2的锚件24上。固定环14的另一端安装有调整环15,调整环15用于对钢绞线4进行上拉或下放的微调。调整环15上安装有锲形线夹16,钢绞线4安装在锲形线夹16上,从而将钢绞线4的一端固定在左地锚栓2上。同理,钢绞线4的另一端也使用同样的方法,安装在右线夹组件上,从而从而将钢绞线4的另一端固定在右地锚栓3上,实现钢绞线4在两个山体上的固定。
其中,左地锚栓2与右地锚栓3两者结构相同。如图2所示,左地锚栓2包括钢筋笼21,钢筋笼21为“几”字形,增加基础的强度。钢筋笼21的上方安装有锚杆22,锚杆22的顶部设有锚件24,固定环14安装在锚件24上,以形成对左线夹组件的安装固定。锚杆22的下部和钢筋笼21上均浇筑有混凝土基础23,将左地锚栓2固定在山体上。同理,右地锚栓3也采用同样的方式和组件安装在山体上。
钢绞线4上安装有若干个电缆悬吊夹具串1,电缆悬吊夹具串1用于对电缆5进行固定,电缆5安装在若干个电缆悬吊夹具串1的下方。电缆悬吊夹具串1的具体数量根据钢绞线4的长度来定,而在钢绞线4上之间可以每间隔1米设置一个电缆悬吊夹具串1,以增加电缆5的安装稳定性。如图4所示,电缆悬吊夹具串1包括安装在钢绞线4上的悬垂线夹11, 悬垂线夹11的下方安装有线缆调整板12,线缆调整板12用于对电缆5进行上拉或下放的微调。线缆调整板12的下方安装有悬垂直固定夹13,电缆5安装在悬垂直固定夹13上,从而通过电缆悬吊夹具串1将电缆5安装在钢绞线4上。
在实际使用时,先进行左地锚栓2和右地锚栓3的安装,利用现有的方式将左线夹组件安装在左地锚栓2上,将右线夹组件安装在右地锚栓3上,并在左线夹组件和右线夹组件之间安装钢绞线4。最后将电缆5通过多个电缆悬吊夹具串1安装在钢绞线4上,完成对电缆5的敷设架设。
以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解,本实用新型不受上述实施例的限制,上述实施例和说明书中描述的只是本实用新型的原理,在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进,这些变化和改进都落入要求保护的本实用新型的范围内。本实用新型要求的保护范围由所附的权利要求书及其等同物界定。
