一种充电器线路板电路的制作方法

1.本实用新型涉及充电电路技术领域，具体是一种充电器线路板电路。


背景技术：

2.目前，电子设备通常需要电源适配器，即充电器进行充电或提供电能才能正常的运行，但是目前的充电器大都只能通过单一的供电电源提供所需的电能，少数采取太阳能作为第二供应电源，但由于光伏电池的无法工作在最大利用率而导致供电不充分，并且对于直流供电的电子设备中，电源极限的反接可能造成线路板零件的损坏，甚至引起电池爆炸，因此对于充电器线路板电路的反接保护是重要的。


技术实现要素：

3.本实用新型实施例提供一种充电器线路板电路，以解决上述背景技术中提出的问题。
4.依据本实用新型实施例中，提供一种充电器线路板电路，该充电器线路板电路包括：主电源控制模块，太阳能控制模块，电压转换模块，充电电池模块，防反接保护模块，报警模块；
5.所述主电源控制模块，与所述电源转换模块连接，用于提供市压，用于将市压进行ac-dc-dc转换并输出直流电压；
6.所述太阳能控制模块，与所述电源转换模块连接，用于将太阳能转换为电能，用于对所述电能进行采样，用于通过与设定的电压阈值作比较并输出反馈信号，用于接收所述反馈信号并控制电能进行dc-dc转换；
7.所述电压转换模块，用于对输入的电压进行dc-dc变换；
8.所述充电电池模块，与所述电源转换模块连接，用于储能；
9.所述防反接保护模块，与所述充电电池模块连接，用于检测充电电池模块是否出现反接现象并输出控制信号控制充电电池模块的工作；
10.所述报警模块，与所述充电电池模块连接，用于检测充电电池模块的状态并进行报警。
11.与现有技术相比，本实用新型的有益效果是：本实用新型充电器线路板电路采用太阳能控制模块扩展该充电器线路板电路的供电手段，通过与设定的电压阈值作比较并输出反馈信号，通过反馈信号控制电能进行dc-dc转换，提高太阳能的mppt功能，提高对电源的转换效率，并采用防反接保护模块避免电池出现反接现象，避免电池和充电器线路板的损坏，提高充电器线路板的安全性，并在反接时进行报警。
附图说明
12.为了更清楚地说明本实用新型实施例的技术方案，下面将对本实用新型实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型
的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

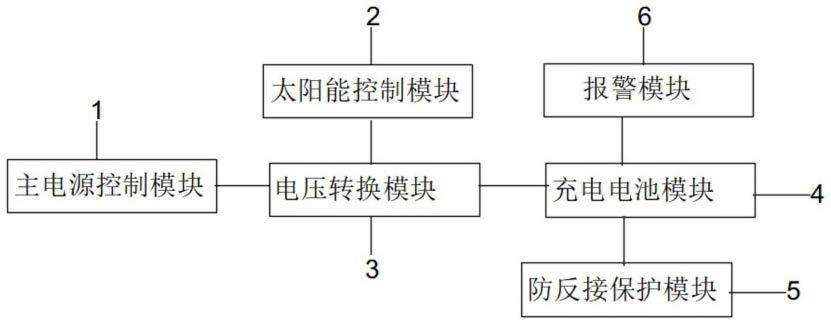

13.图1为本实用新型实例提供的一种充电器线路板电路的原理方框示意图。
14.图2为本实用新型实例提供的太阳能控制模块和主电源控制模块的连接示意图。
15.图3为本实用新型实例提供的一种充电器线路板电路的电路图。
具体实施方式
16.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
17.请参阅图1，一种充电器线路板电路包括：主电源控制模块1，太阳能控制模块2，电压转换模块3，充电电池模块4，防反接保护模块5，报警模块6；
18.具体地，所述主电源控制模块1，与所述电源转换模块连接，用于提供市压，用于将市压进行ac-dc-dc转换并输出直流电压；
19.太阳能控制模块2，与所述电源转换模块连接，用于将太阳能转换为电能，用于对所述电能进行采样，用于通过与设定的电压阈值作比较并输出反馈信号，用于接收所述反馈信号并控制电能进行dc-dc转换；
20.电压转换模块3，用于对输入的电压进行dc-dc变换；
21.充电电池模块4，与所述电源转换模块连接，用于储能；
22.防反接保护模块5，与所述充电电池模块4连接，用于检测充电电池模块4是否出现反接现象并输出控制信号控制充电电池模块4的工作；
23.报警模块6，与所述充电电池模块4连接，用于检测充电电池模块4的状态并进行报警。
24.在本实施例中，请参阅图2和图3，所述主电源控制模块1包括市压供电单元101和ac-dc-dc转换单元102；
25.具体地，所述市压供电单元101，用于提供市压；
26.ac-dc-dc转换单元102，用于将市压进行ac-dc-dc转换并输出直流电压；
27.该市压供电单元101的输出端连接ac-dc-dc转换单元102的输入端，ac-dc-dc转换单元102的输出端与所述电压转换模块3连接。
28.进一步地，所述太阳能控制模块2包括太阳能转换单元201、输出反馈单元202和dc-dc转换单元203；
29.具体地，所述太阳能转换单元201，用于将太阳能转换为电能；
30.输出反馈单元202，用于采样所述太阳能转换单元201输出的电能，用于通过与设定的电压阈值作比较并输出反馈信号；
31.dc-dc转换单元203，用于接收所述太阳能转换单元201输出的电能和所述反馈信号，并控制dc-dc转换；
32.该太阳能转换单元201的输出端与所述dc-dc转换单元203的输入端和输出反馈单元202的输入端连接，输出反馈单元202的输出端与所述dc-dc转换单元203的反馈端连接，
dc-dc转换单元203的输出端与所述电压准换模块连接。
33.在具体实施例中，上述市压供电单元101可采用市压进行供电，具体不做赘述；上述ac-dc-dc转换单元102可采用变压器进行降压，整流器进行ac-dc转换，再由相关电压器进行dc-dc变换，在此不做赘述；上述太阳能转换单元201可采用太阳能板进行太阳能转换，具体不做赘述。
34.进一步地，如图3所示，所述太阳能转换单元201包括太阳板j1；所述输出反馈单元202包括第一电阻r1、第二电阻r2、第三电阻r3、第一二极管d1、第二二极管d2、稳压器ic1、第四电阻r4、比较器a1、第一电容c1；所述dc-dc转换单元203包括dc-dc转换器u2；
35.具体地，所述太阳板j1的输出端连接第一电阻r1的一端和稳压器ic1的输入端并通过第一二极管d1的阳极连接dc-dc转换器u2的输入端，第一电阻r1的另一端连接比较器a1的反相端并通过第二电阻r2连接第三电阻r3的一端和地端，比较器a1的同相端连接第四电阻r4的一端并通过第二二极管d2的阳极连接第三电阻r3的另一端，稳压器ic1的接地端接地，稳压器ic1的输出端连接第四电阻r4的另一端并通过第一电容c1连接地端，比较器a1的输出端连接dc-dc转换器u2的反馈端，dc-dc转换器u2的接地端接地。
36.在具体实施例中，上述比较器a1可选用lm393比较器；上述稳压器ic1可选用三端集成稳压芯片7812；上述dc-dc转换器u2采用电压转换芯片，具体型号根据电池所需的电压进行选择，在此不做限定。
37.进一步地，所述电压转换模块3包括第三二极管d3、第四二极管d4、电压转换器u1、第五二极管d5、第五电阻r5、第一电感l1、第六电阻r6、第三电容c3；
38.具体地，所述第三二极管d3的阳极连接所述ac-dc-dc转换单元102的输出端，第四二极管d4的阳极连接所述dc-dc转换器u2的输出端，第三二极管d3的阴极、第四二极管d4的阴极和第二电容的一端均与所述电压转换器u1的第一端连接，电压转换器u1的第六端接地，电压转换器u1的第二端连接第五二极管d5的阴极并通过第一电感l1连接第六电阻r6的一端和第三电容c3的第一端，第六电阻r6的另一端连接第五电阻r5的一端和电压转换器u1的第四端，第三电容c3的第二端、第五电阻r5的另一端、第五二极管d5的阳极、电压转换器u1的接地端和第二电容的另一端均接地。
39.在具体实施例中，上述电压转换器u1可选用x17015芯片。
40.进一步地，所述防反接保护模块5包括第一开关管n1、第七电阻r7、第八电阻r8、稳压管vd1、第一功率管m1、第十电阻r10和电池；
41.具体地，所述第一开关管n1的发射极连接所述第三电容c3的第一端和电池的第一端，第一开关管n1的集电极通过第七电阻r7连接第八电阻r8的一端、稳压管vd1的阴极和第一功率管m1的栅极，第八电阻r8的另一端、稳压管vd1的阳极和第一功率管m1的源极均接地，第一开关管n1的基极通过第十电阻r10连接电池的第二端和第一功率管m1的漏极。
42.进一步地，所述报警模块6包括第十一电阻r11、第九电阻r9、第二开关管n2和扬声器bl；
43.具体地，所述第十一电阻r11的一端连接所述第三电容c3的第一端，第十一电阻r11的另一端连接扬声器bl的一端，扬声器bl的另一端连接第二开关管n2的集电极，第二开关管n2的基极通过第九电阻r9连接所述电池的第二端，第二开关管n2的发射极接地。
44.在具体实施例中，上述第一开关管n1可选用pnp型三极管，第二开关管n2可选用
npn型三极管，具体型号不做限定；上述第一功率管m1可选用n沟道增强型金氧半场效应管（mosfet）。
45.在本实用新型中，一种充电器线路板电路，通过主电源控制模块1中的市压供电单元101提供市压，并由ac-dc-dc转换单元102将输入的市压转换为平滑所需的直流电，太阳能控制模块2通过太阳能转换单元201提供辅助电源，并通过dc-dc转换单元203和输出反馈单元202调节输出电压，dc-dc转换单元203和ac-dc-dc转换单元102输出的电能都将通过电压转换模块3进行统一处理，处理后的电压将为电池提供电能，防反接保护模块5将防止电池出现反接，并由报警模块6进行报警，其中具体地，在太阳能控制模块2中，由第一电阻r1和第二电阻r2进行电压采样，并由比较器a1进行处理，当输入比较器a1反相端的电压上升，比较器a1输出压降低，dc-dc转换器u2的反馈端的电压下降，输出电压降升高，由此可通过dc-dc转换器u2反馈端的变化改变输出的电压，输出电压并通过第四二极管d4传输给电压转换器u1进行dc-dc处理，为电池提供电能，当电池出现反接时，第一开关管n1将截止，第二开关管n2将导通，第一功率管m1将截止，此时停止供电且扬声器bl发出警报，无反接时，第一开关管n1和第一功率管m1均导通，第二开关管n2断开，充电器线路板电路正常工作。
46.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
47.此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
