本实用新型涉及一种十二星座吸顶灯。
背景技术:
现有的吸顶灯其出光单一,没有图案,而且现有的吸顶灯工作不稳定,使用寿命短。
技术实现要素:
本实用新型的目的是克服现有产品中不足,提供一种使用寿命长、工作稳定的十二星座吸顶灯。
为了达到上述目的,本实用新型是通过以下技术方案实现的:
一种十二星座吸顶灯,包括吸顶灯主体,所述吸顶灯主体设有LED灯电路,所述LED灯电路包括保险丝FR、可变电容RT、二极管整流模块、电容C0、电容C2、电容C3、电容C4、电容C5、电容C6、电容C7、电感L1、电感L2、二极管D1、二极管D2、二极管D3、二极管D4、可变电容RT、电阻RL、电阻R1、电阻R2、电阻R3、电阻R4、电阻R5、电阻R6、电阻R7、电阻R8、若干个LED灯组、恒流控制芯片U1,所述二极管整流模块包括二极管D21、二极管D22、二极管D23、二极管D24,所述可变电容RT的一端通过保险丝FR连接交流电源的一端,所述可变电容RT的另一端连接交流电源的另一端,所述电容C0与可变电容RT相并联,所述二极管D21的正极连接二极管D22的负极,所述二极管D22的正极连接二极管D23的正极,所述二极管D23的负极连接二极管D24的正极,所述二极管D24的负极连接二极管D21的负极,所述二极管D21的正极连接连接电容C0的一端,所述二极管D23的负极连接电容C0的另一端,所述二极管D22的正极通过电阻RL连接地信号GND,所述电感L1与电阻RL相并联,所述二极管D21的负极通过电容C7连接地信号GND,所述二极管D21的负极通过电容C2连接二极管D3的负极,所述二极管D3的正极连接地信号GND,所述二极管D3的负极连接二极管D2的正极,所述二极管D2的负极通过电容C3连接地信号GND,所述二极管D2的负极通过二极管D4连接二极管D21的负极,所述二极管D21的负极通过电阻R1连接电阻R2的一端,所述电阻R2的一端连接电阻R3的一端,所述电阻R2的另一端连接恒流控制芯片U1的2管脚,所述电阻R3的另一端连接恒流控制芯片U1的3管脚,所述电阻R3的另一端通过电阻R5连接地信号GND,所述电阻R2的另一端通过电阻R4连接地信号GND,所述恒流控制芯片U1的1管脚连接地信号GND,所述恒流控制芯片U1的8管脚通过电阻R7连接地信号GND,所述电阻R7与电阻R6相并联,所述恒流控制芯片U1的5管脚和6管脚都通过二极管D1连接二极管D21的负极,所述恒流控制芯片U1的5管脚还通过电感L2连接电容C4的一端,所述电容C4的另一端连接二极管D1的负极,所述电阻R8与电容C4相并联,所述电阻R8的一端通过电容C6连接地信号GND,所述电阻R8的另一端通过电容C6连接地信号GND,所述电容C4的一端连接若干个LED灯组,所述若干个LED灯组之间相并联,所述LED灯组包括若干个LED灯,所述若干个LED灯之间相互串联,所述若干个LED灯组中的LED灯排列呈十二星座形状。
本实用新型的恒流控制芯片U1的型号为MT7812。
本实用新型的电容C2、电容C3、电容C4都为极性电容。
本实用新型还包括电容C1,所述电容C1与电阻R4相并联。
本实用新型的有益效果如下:本实用新型使用寿命长,工作稳定,结构简单,上电时候若干个LED灯点亮形成十二星座图案。
附图说明
图1为本实用新型的立体示意图;

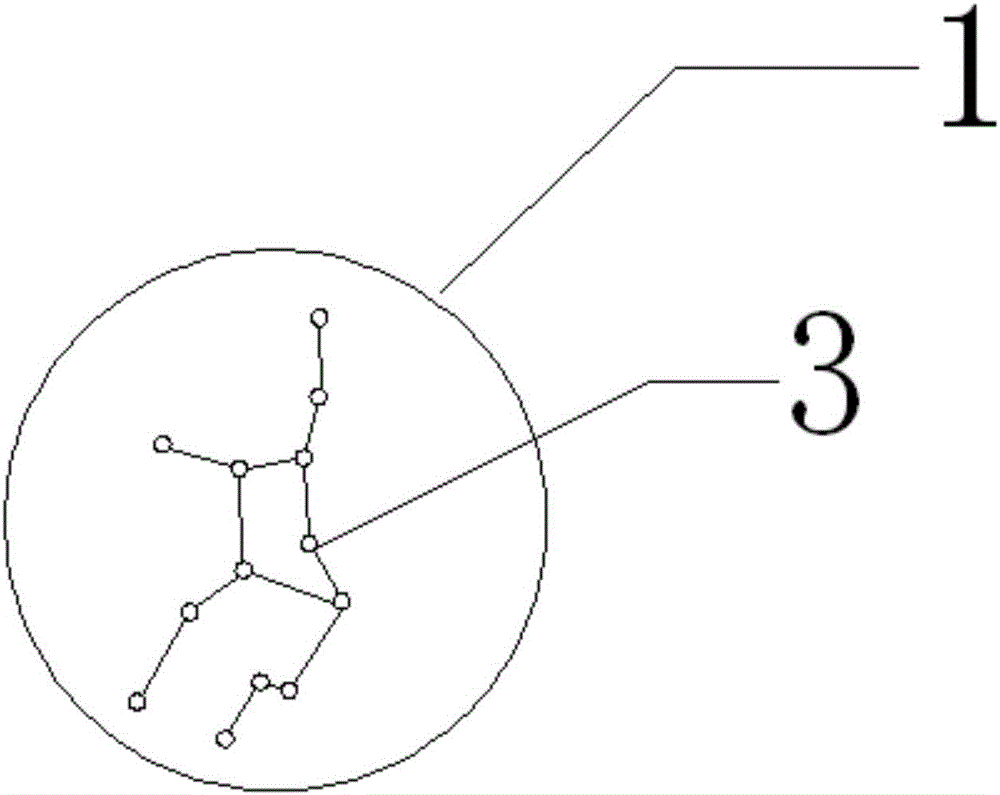

图2为本实用新型的十二星座图案中一种结构示意图;
图3为本实用新型的LED灯电路的电路结构示意图。
具体实施方式
下面结合说明书附图对本实用新型的技术方案作进一步说明:
如图1、图2、图3所示,一种十二星座吸顶灯,包括吸顶灯主体1,所述吸顶灯主体1设有LED灯电路2,所述LED灯电路2包括保险丝FR、可变电容RT、二极管整流模块、电容C0、电容C2、电容C3、电容C4、电容C5、电容C6、电容C7、电感L1、电感L2、二极管D1、二极管D2、二极管D3、二极管D4、可变电容RT、电阻RL、电阻R1、电阻R2、电阻R3、电阻R4、电阻R5、电阻R6、电阻R7、电阻R8、若干个LED灯组、恒流控制芯片U1,所述二极管整流模块包括二极管D21、二极管D22、二极管D23、二极管D24,所述可变电容RT的一端通过保险丝FR连接交流电源的一端,所述可变电容RT的另一端连接交流电源的另一端,所述电容C0与可变电容RT相并联,所述二极管D21的正极连接二极管D22的负极,所述二极管D22的正极连接二极管D23的正极,所述二极管D23的负极连接二极管D24的正极,所述二极管D24的负极连接二极管D21的负极,所述二极管D21的正极连接连接电容C0的一端,所述二极管D23的负极连接电容C0的另一端,所述二极管D22的正极通过电阻RL连接地信号GND,所述电感L1与电阻RL相并联,所述二极管D21的负极通过电容C7连接地信号GND,所述二极管D21的负极通过电容C2连接二极管D3的负极,所述二极管D3的正极连接地信号GND,所述二极管D3的负极连接二极管D2的正极,所述二极管D2的负极通过电容C3连接地信号GND,所述二极管D2的负极通过二极管D4连接二极管D21的负极,所述二极管D21的负极通过电阻R1连接电阻R2的一端,所述电阻R2的一端连接电阻R3的一端,所述电阻R2的另一端连接恒流控制芯片U1的2管脚,所述电阻R3的另一端连接恒流控制芯片U1的3管脚,所述电阻R3的另一端通过电阻R5连接地信号GND,所述电阻R2的另一端通过电阻R4连接地信号GND,所述恒流控制芯片U1的1管脚连接地信号GND,所述恒流控制芯片U1的8管脚通过电阻R7连接地信号GND,所述电阻R7与电阻R6相并联,所述恒流控制芯片U1的5管脚和6管脚都通过二极管D1连接二极管D21的负极,所述恒流控制芯片U1的5管脚还通过电感L2连接电容C4的一端,所述电容C4的另一端连接二极管D1的负极,所述电阻R8与电容C4相并联,所述电阻R8的一端通过电容C6连接地信号GND,所述电阻R8的另一端通过电容C6连接地信号GND,所述电容C4的一端连接若干个LED灯组,所述若干个LED灯组之间相并联,所述LED灯组包括若干个LED灯3,所述若干个LED灯3之间相互串联,所述若干个LED灯组中的LED灯3排列呈十二星座形状。所述恒流控制芯片U1的型号为MT7812。电容C2、电容C3、电容C4都为极性电容。本实用新型还包括电容C1,所述电容C1与电阻R4相并联。
本实用新型使用寿命长,工作稳定,结构简单,上电时候若干个LED灯点亮形成十二星座图案。
需要注意的是,以上列举的仅是本实用新型的一种具体实施例。显然,本实用新型不限于以上实施例,还可以有许多变形。
总之,本领域的普通技术人员能从本实用新型公开的内容直接导出或联想到的所有变形,均应认为是本实用新型的保护范围。
