一种可设置地址、组、场景和调光参数的DALI调光器的制作方法

本发明涉及调光器技术领域，尤其涉及一种可设置地址、组、场景和调光参数的dali调光器。

背景技术：

dali（即digitaladdressablelightinginterface，即数字可寻址照明接口）协议，是一种数据传输的协议，它定义了电子镇流器与设备控制器之间的通信方式。

dali协议是基于主从式控制模型建立起来的，控制人员通过主控制器来操作整个系统。这就导致了当用户对某一室内dali调光器进行现场调解时，只能通过复杂的现场接线，将主机与dali调光器通过dali接口电路连接起来，并通过主机发出dali命令来实现调光。上述实现方式，导致了无法直接在dali调光器上进行现场调光。

因此，现有技术还有待于改进和发展。

技术实现要素：

鉴于上述现有技术的不足之处，本发明的目的在于提供一种可设置地址、组、场景和调光参数的dali调光器，旨在解决现有技术dali调光器进行现场调解时，只能通过复杂的现场接线，将主机与dali调光器通过dali接口电路连接起来，并通过主机发出dali命令来实现调光，导致无法直接在dali调光器上进行现场调光的问题。

为了达到上述目的，本发明采取了以下技术方案：

一种可设置地址、组、场景和调光参数的dali调光器，其中，包括:

解码器；

其中，所述解码器具体包括解码器本体，在所述解码器本体的表面上设置有用于显示被调节灯光装置的地址、组、场景及调光参数的显示模块；及设置在所述解码器本体的表面上且位于所述显示模块一侧用于选定调节模式并设置被调节灯光装置的地址、组、场景及调光参数的人机交互模块；

所述解码器本体内还设置有主控电路板，所述显示模块、所述人机交互模块与所述主控电路板连接；

与主控电路板连接的、用于对被调节灯光装置进行调光的调光电路。

所述可设置地址、组、场景和调光参数的dali调光器，其中，所述调光电路为led恒压驱动电路或led恒流驱动电路。

所述可设置地址、组、场景和调光参数的dali调光器，其中，所述led恒流驱动电路包括：恒流控制ic、第一电容、第二电容、第三电容、第一电阻、第二电阻、电感、二极管、led灯组及mos管；所述第一电容的一端连接vdd电源、另一端间接恒流控制ic的vdd管脚和ld管脚，所述恒流控制ic的pwmd管脚输入逻辑电平输入信号，所述第二电容的一端连接vdd电源、另一端连接恒流控制ic的vin管脚，所述mos管的栅极连接恒流控制ic的gate管脚，mos管的漏极连接二极管的正极和电感的一端、mos管的源极连接恒流控制ic的cs管脚和第二电阻的一端，二极管的负极连接恒流控制ic的vin管脚、也通过第三电容连接电感的另一端、还通过led灯组连接电感的另一端，第二电阻的另一端连接vdd电源，恒流控制ic的gnd管脚接地，恒流控制ic的rt管脚通过第一电阻连接vdd电源，所述逻辑电平输入信号还通过第一电阻输入恒流控制ic的rt管脚。

所述可设置地址、组、场景和调光参数的dali调光器，其中，所述显示模块为lcd显示屏、led显示屏、oled显示屏、数码显示管、或qled显示屏中的一种。

所述可设置地址、组、场景和调光参数的dali调光器，其中，所述人机交互模块为触摸屏、按键、旋钮或拨码器中的一种。

所述可设置地址、组、场景和调光参数的dali调光器，其中，所述主控电路板上设置有：

主控芯片；

与所述主控芯片连接的操作面板电路；

与所述主控芯片连接的支持dali协议的dali数据收发电路；

与所述dali数据收发电路连接的，并用于连接外部控制灯光的总线接口电路；

所述人机交互模块与所述操作面板电路连接。

所述可设置地址、组、场景和调光参数的dali调光器，其中，还包括设置在所述主控电路板上的存储器，所述存储器与所述主控芯片连接。

有益效果：本发明提供的可设置地址、组、场景和调光参数的dali调光器，通过设置在解码器本体表面的人机交互模块选定调节模式并设置被调节灯光装置的地址、组、场景及调光参数，并通过显示模块实时查看被调节灯光装置的地址、组、场景及调光参数。本发明实现了一种可免连接主机直接进行现场调解的dali调光器，其结构简单、且操作方便。

附图说明

图1为本发明所述可设置地址、组、场景和调光参数的dali调光器的立体结构示意图。

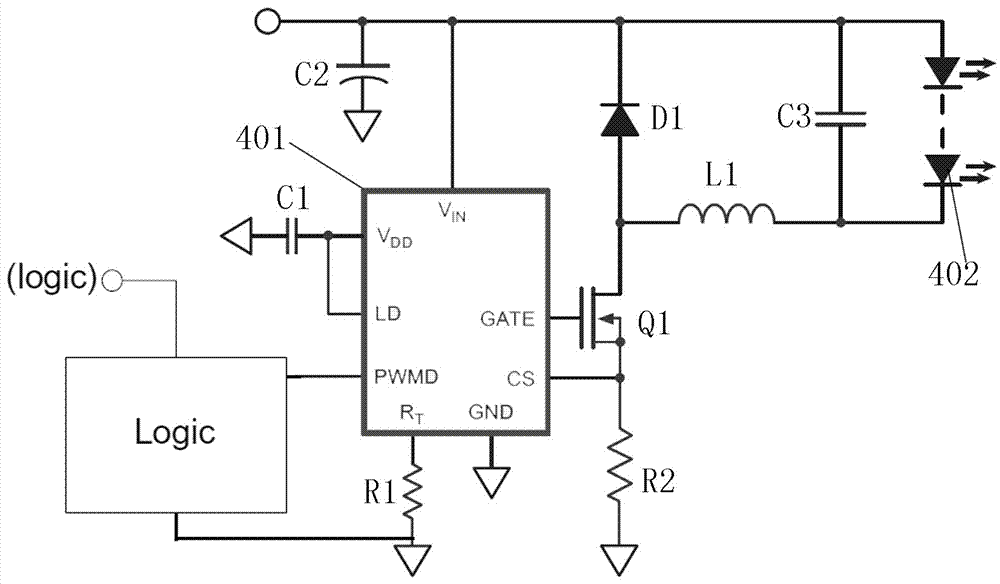

图2为本发明所述可设置地址、组、场景和调光参数的dali调光器中led恒流驱动电路的电路图。

图3为本发明所述可设置地址、组、场景和调光参数的dali调光器的功能模块框图。

具体实施方式

本发明提供一种可设置地址、组、场景和调光参数的dali调光器，为使本发明的目的、技术方案及效果更加清楚、明确，以下参照附图并举实施例对本发明进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本发明，并不用于限定本发明。

请同时参考图1-图3，其中图1为本发明所述可设置地址、组、场景和调光参数的dali调光器的立体结构示意图，图2为本发明所述可设置地址、组、场景和调光参数的dali调光器中led恒流驱动电路的电路图，图3为本发明所述可设置地址、组、场景和调光参数的dali调光器的功能模块框图。如图1-图3所示，所述可设置地址、组、场景和调光参数的dali调光器包括：

解码器10；

其中，所述解码器10具体包括解码器本体100，在所述解码器本体100的表面上设置有用于显示被调节灯光装置的地址、组、场景及调光参数的显示模块200；及设置在所述解码器本体100的表面上且位于所述显示模块200一侧用于选定调节模式并设置被调节灯光装置的地址、组、场景及调光参数的人机交互模块300；

所述解码器本体100内还设置有主控电路板110，所述显示模块200、所述人机交互模块300与所述主控电路板110连接；

与主控电路板110连接的、用于对被调节灯光装置进行调光的调光电路400。

本实施了中，通过人机交互模块300能够选定调节模式，并设置被调节灯光装置的地址、组、场景及调光参数，通过人机交互模块300所选定的操作信息都在显示模块200上进行实时显示，这样即使解码器10未与dali主机连接，也能直接现场进行调光，例如调节调光曲线、调光最低亮度、输出的pwm频率、上电的默认状态参数、dali总线失效参数等。

例如总共可以显示64个地址，如显示模块200显示21则表示21的地址的灯，设置好地址后，就不需要通过主机给调光器分配地址，从而其它的dali控制器，例如：dali开关面板，就可以直接对调光器进行操作。，人机交换模块300还可以调节21的地址的灯的各种参数，这些被调节的参数都实时在显示模块200上进行显示，以便于用户进行精准调节。

优选的，在所述可设置地址、组、场景和调光参数的dali调光器中，所述调光电路400为led恒压驱动电路或led恒流驱动电路。

具体的，如图2所示，所述led恒流驱动电路包括：恒流控制ic401、第一电容c1、第二电容c2、第三电容c3、第一电阻r1、第二电阻r2、电感l1、二极管d1、led灯组402及mos管q1；所述第一电容c1的一端连接vdd电源、另一端间接恒流控制ic401的vdd管脚和ld管脚，所述恒流控制ic的pwmd管脚输入逻辑电平输入信号logic，所述第二电容c2的一端连接vdd电源、另一端连接恒流控制ic401的vin管脚，所述mos管q1的栅极连接恒流控制ic401的gate管脚，mos管q1的漏极连接二极管d1的正极和电感l1的一端、mos管q1的源极连接恒流控制ic401的cs管脚和第二电阻r2的一端，二极管d1的负极连接恒流控制ic401的vin管脚、也通过第三电容c3连接电感l1的另一端、还通过led灯组402连接电感l1的另一端，第二电阻r2的另一端连接vdd电源，恒流控制ic401的gnd管脚接地，恒流控制ic401的rt管脚通过第一电阻r1连接vdd电源，所述逻辑电平输入信号logic还通过第一电阻r1输入恒流控制ic401的rt管脚。

本实施例中，将调光电路400设置为led恒流驱动电路，能有效的接收解码器10的调光指令，并根据调光指令对led灯组402进行灯光调节。本发明中，通过逻辑电平输入信号logic驱动恒流控制ic401，实现对led灯组402的恒流驱动调节。

具体的，在所述可设置地址、组、场景和调光参数的dali调光器中，所述显示模块200为lcd显示屏、led显示屏、oled显示屏、数码显示管、或qled显示屏中的一种。所述人机交互模块300为触摸屏、按键、旋钮或拨码器中的一种。通过上述显示模块200和人机交互模块300，方便了用户现场对灯光进行调节。

进一步的，在所述可设置地址、组、场景和调光参数的dali调光器中，所述主控电路板110上设置有：

主控芯片111；

与所述主控芯片111连接的操作面板电路112；

与所述主控芯片111连接的支持dali协议的dali数据收发电路113；

与所述dali数据收发电路113连接的，并用于连接外部控制灯光的总线接口电路114；

所述人机交互模块300与所述操作面板电路112连接；

还包括设置在所述主控电路板上的存储器115，所述存储器115与所述主控芯片111连接。

本实施中，所述人机交互模块300接收用户的操作指令，该操作指令传输至主控芯片111，主控芯片111发出控制信号给dali数据收发电路113，dali数据收发电路113通过总线接口电路114发送给外部led灯组402，以显示对led灯组402的调光，并通过显示模块200实时显示被调节的参数值或曲线图像等。

综上所述，本发明所提供的一种可设置地址、组、场景和调光参数的dali调光器，通过设置在解码器本体表面的人机交互模块选定调节模式并设置被调节灯光装置的地址、组、场景及调光参数，并通过显示模块实时查看被调节灯光装置的地址、组、场景及调光参数。本发明实现了一种可免连接主机直接进行现场调解的dali调光器，其结构简单、且操作方便。

可以理解的是，对本领域普通技术人员来说，可以根据本发明的技术方案及本发明构思加以等同替换或改变，而所有这些改变或替换都应属于本发明所附的权利要求的保护范围。
