一种机房设备环境温度监控装置及其方法与流程

本发明涉及温度监控，尤其涉及一种机房设备环境温度监控装置及其方法。

背景技术：

1、机房是用于存放服务器等其他重要设备的地方，服务器是计算机的一种，但比普通计算机运行更快、负载更高、价格更贵，服务器都具备承担响应服务请求、承担服务、保证服务的能力；

2、由于服务器是全年无休的工作，因此服务器运行时，自身的温度会处于一直升高的状态，并且服务器摆放为多层且较为密集，导致服务器温度过高时不易进行通风散热，容易发生服务器没有及时进行降温处理而导致温度过高，服务器温度过高时，如果不及时对服务器进行降温，服务器会因为高温度而死机，导致无法工作，严重时还会导致火灾的发生；

3、因此，亟需一种能够及时为服务器降温的监控装置。

技术实现思路

1、为了克服服务器温度过高时，会因为高温度而死机，导致无法工作，严重时还会导致火灾的发生的缺点，本发明的技术问题为：提供一种能够及时为服务器降温的监控装置。

2、技术方案：一种机房设备环境温度监控装置，包括有机箱、服务器机体和支撑体，机箱内部均匀固定安装有若干个支撑体，支撑体内表面相接触有服务器机体，支撑体用于支撑服务器机体，其特征是，还包括有固定安装于支撑体顶端的旋转风扇和支撑板，旋转风扇一端固定安装有传感电机，支撑板顶端对称固定安装有弧形导风板，支撑板和弧形导风板均位于服务器机体下方，弧形导风板用于将旋转风扇吹出的风流导向到服务器机体两侧底端，能够使服务器机体降温。

3、优先地，还包括有导风块，弧形导风板表面开设有导风口，两个弧形导风板相对的一侧固定安装有同一个导风块，导风块用于将旋转风扇吹出的风流导向到服务器机体中心部分底端。

4、优先地，支撑体底部两端固定安装有导流板，导流板用于将经过弧形导风板的风流进一步导向，使风流更加全面的与服务器机体接触，使服务器机体更加快度的进行降温。

5、优先地，支撑板为向外倾斜状态，倾斜状态下的支撑板能够将风流直接导向导流板处。

6、优先地，还包括有安装架，机箱内部固定安装有安装架，安装架表面对称固定安装有用于监控服务器机体温度的温度监控器，温度监控器表面固定安装有若干个传感线，温度监控器通过传感线固定安装有传感探头，传感探头与服务器机体相接触，温度监控器通过若干个传感探头与多个服务器机体相连接，温度监控器设有传感器，传感器与传感电机相感应，温度监控器的传感器用于控制传感电机运作，以保证旋转风扇随时对服务器机体进行降温工作。

7、优先地，还包括有第一导流体和第二导流体，支撑体底部两端分别固定安装有第一导流体和第二导流体，第一导流体和第二导流体均与导流板固定连接，第一导流体一侧连通有若干个半圆管，半圆管与第二导流体相连通，半圆管与服务器机体相接触，半圆管表面均匀连通有若干个冷却体，冷却体与服务器机体之间设有一定空隙。

8、优先地，冷却体表面均匀开设有若干个冷却孔，冷却孔能够使通过的风流降低温度，使风流更快的使服务器机体进行降温。

9、优先地，还包括有螺旋管，第二导流体一端连通有第二导流管，第二导流管底端连通有螺旋管，螺旋管能够延长液体流动，使液体有足够时间进行冷却，螺旋管底端连通有第二储液箱，第二储液箱一端通过水管连通有第一储液箱，第一储液箱和第二储液箱均通过固定件分别与支撑体和机箱固定连接，第一储液箱顶端通过水管连通有水泵，水泵与机箱固定连接，水泵连通有第一导流管一端，第一导流管另一端与第一导流体相连通。

10、优先地，还包括有湿度监控器，安装架表面固定安装有用于监控机箱内部湿度的湿度监控器，机箱内部固定安装有用于除湿的除湿机，湿度监控器与除湿机之间设有传感信号。

11、优先地，一种机房设备环境温度监控装置的监控方法，包括有以下步骤；

12、s1：温度监控器通过传感探头监控到服务器机体温度过高时，温度监控器的传感器发送信号，传感电机和水泵接收信号并开始运作；

13、s2：水泵将第一储液箱内部液体抽取到第一导流体内，并流动到冷却体处，使冷却孔处温度降低；

14、s3：传感电机控制旋转风扇运动并吹出风流，风流与弧形导风板相接触并被导向到冷却体处，随后通过冷却孔与服务器机体接触，以达到为服务器机体降温的目的，由于冷却孔处温度较低，风流通过后会降低温度，低温下的风流能够更快速的将服务器机体的温度降低。

15、有益效果：1、本发明安装有弧形导风板和导风块，通过弧形导风板和导风块控制风的流向，使服务器机体的温度降低，保证服务器机体一直处于能够正常运作的温度之间，且弧形导风板和导风块有规律的导向能够保证机箱内部气体的流动性，且一直处于能够为服务器机体进行降温的状态，弧形导风板和导风块的多层设置，能够使弧形导风板和导风块所导向的风对单个服务器进行降温处理。

16、2、本发明安装有冷却体和冷却孔，冷却孔能够降低风流的温度，使风流能够更加快速的对服务器机体进行降温，且冷却体内部的液体一直处于循环状态。

17、3、本发明安装有湿度监控器和除湿机，湿度监控器和除湿机的配合能够降低机箱内部的空气湿度，使服务器机体能够一直处于干燥状态下进行工作。

技术特征：

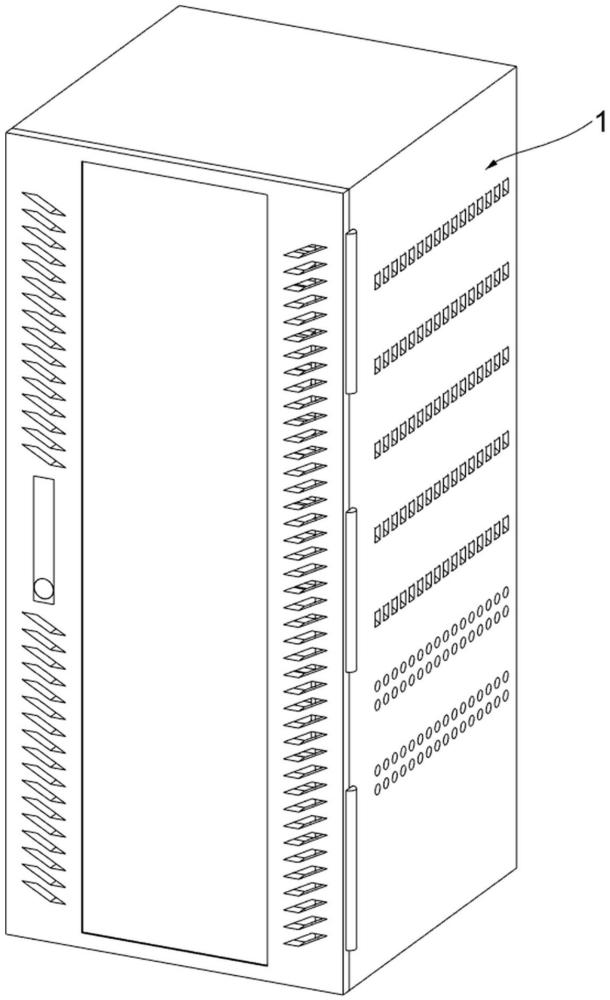

1.一种机房设备环境温度监控装置，包括有机箱(1)、服务器机体(101)和支撑体(301)，机箱(1)内部均匀固定安装有若干个支撑体(301)，支撑体(301)内表面相接触有服务器机体(101)，支撑体(301)用于支撑服务器机体(101)，其特征是，还包括有固定安装于支撑体(301)顶端的旋转风扇(303)和支撑板(305)，旋转风扇(303)一端固定安装有传感电机(302)，支撑板(305)顶端对称固定安装有弧形导风板(304)，支撑板(305)和弧形导风板(304)均位于服务器机体(101)下方，弧形导风板(304)用于将旋转风扇(303)吹出的风流导向到服务器机体(101)两侧底端，能够使服务器机体(101)降温。

2.根据权利要求1所述的一种机房设备环境温度监控装置，其特征是，还包括有导风块(306)，弧形导风板(304)表面开设有导风口(3041)，两个弧形导风板(304)相对的一侧固定安装有同一个导风块(306)，导风块(306)用于将旋转风扇(303)吹出的风流导向到服务器机体(101)中心部分底端。

3.根据权利要求1所述的一种机房设备环境温度监控装置，其特征是，支撑体(301)底部两端固定安装有导流板(307)，导流板(307)用于将经过弧形导风板(304)的风流进一步导向，使风流更加全面的与服务器机体(101)接触，使服务器机体(101)更加快度的进行降温。

4.根据权利要求1所述的一种机房设备环境温度监控装置，其特征是，支撑板(305)为向外倾斜状态，倾斜状态下的支撑板(305)能够将风流直接导向导流板(307)处。

5.根据权利要求1所述的一种机房设备环境温度监控装置，其特征是，还包括有安装架(2)，机箱(1)内部固定安装有安装架(2)，安装架(2)表面对称固定安装有用于监控服务器机体(101)温度的温度监控器(308)，温度监控器(308)表面固定安装有若干个传感线(309)，温度监控器(308)通过传感线(309)固定安装有传感探头(310)，传感探头(310)与服务器机体(101)相接触，温度监控器(308)通过若干个传感探头(310)与多个服务器机体(101)相连接，温度监控器(308)设有传感器，传感器与传感电机(302)相感应，温度监控器(308)的传感器用于控制传感电机(302)运作，以保证旋转风扇(303)随时对服务器机体(101)进行降温工作。

6.根据权利要求3所述的一种机房设备环境温度监控装置，其特征是，还包括有第一导流体(401)和第二导流体(405)，支撑体(301)底部两端分别固定安装有第一导流体(401)和第二导流体(405)，第一导流体(401)和第二导流体(405)均与导流板(307)固定连接，第一导流体(401)一侧连通有若干个半圆管(402)，半圆管(402)与第二导流体(405)相连通，半圆管(402)与服务器机体(101)相接触，半圆管(402)表面均匀连通有若干个冷却体(403)，冷却体(403)与服务器机体(101)之间设有一定空隙。

7.根据权利要求6所述的一种机房设备环境温度监控装置，其特征是，冷却体(403)表面均匀开设有若干个冷却孔(404)，冷却孔(404)能够使通过的风流降低温度，使风流更快的使服务器机体(101)进行降温。

8.根据权利要求6所述的一种机房设备环境温度监控装置，其特征是，还包括有螺旋管(410)，第二导流体(405)一端连通有第二导流管(409)，第二导流管(409)底端连通有螺旋管(410)，螺旋管(410)能够延长液体流动，使液体有足够时间进行冷却，螺旋管(410)底端连通有第二储液箱(4081)，第二储液箱(4081)一端通过水管连通有第一储液箱(408)，第一储液箱(408)和第二储液箱(4081)均通过固定件分别与支撑体(301)和机箱(1)固定连接，第一储液箱(408)顶端通过水管连通有水泵(407)，水泵(407)与机箱(1)固定连接，水泵(407)连通有第一导流管(406)一端，第一导流管(406)另一端与第一导流体(401)相连通。

9.根据权利要求1所述的一种机房设备环境温度监控装置，其特征是，还包括有湿度监控器(501)，安装架(2)表面固定安装有用于监控机箱(1)内部湿度的湿度监控器(501)，机箱(1)内部固定安装有用于除湿的除湿机(502)，湿度监控器(501)与除湿机(502)之间设有传感信号。

10.根据权利要求1-9所述的一种机房设备环境温度监控装置的监控方法，其特征是，包括有以下步骤；

技术总结
本发明涉及温度监控技术领域，尤其涉及一种机房设备环境温度监控装置及其方法。本发明要解决的技术问题为服务器会因为高温度而死机，导致无法工作，严重时还会导致火灾的发生。技术方案为：一种机房设备环境温度监控装置，包括有机箱、服务器机体和支撑体，机箱内部均匀固定安装有若干个支撑体，支撑体内表面相接触有服务器机体，支撑体用于支撑服务器机体。本发明安装有弧形导风板和导风块，通过弧形导风板和导风块控制风的流向，使服务器机体的温度降低，保证服务器机体一直处于能够正常运作的温度之间，且弧形导风板和导风块有规律的导向能够保证机箱内部气体的流动性，且一直处于能够为服务器机体进行降温的状态。

技术研发人员：胡焕耀,吕跃华,季红
受保护的技术使用者：浙江省科技信息研究院
技术研发日：
技术公布日：2024/4/17
