基站室外设备的监控方法及装置与流程

本发明涉及通信领域，尤其涉及一种基站室外设备的监控方法及装置。

背景技术：

近年来随着移动通信基站的深度覆盖，室内分布系统在延伸覆盖面积的同时，已无法满足话务的需求，而既能承载话务又能延伸覆盖的RRU(Radio Remote Unit，射频拉远单元)+BBU(Building Base band Unit，室内基带处理单元)的模式得到运营商的认可并被大面积使用，但是，随之而来也产生了RRU维护困难、处理问题时间长等问题，由于拉远设备往往存放在“楼宇弱电井、室外抱杆”等地方，当发生RRU与BBU失联等问题时，基站管理人员只能通过攀登基站室外设备射频塔进行实际查看RRU与BBU的状态，无法自动获取基站室外设备的图像信息。

技术实现要素：

本发明提供一种基站室外设备的监控方法及装置，其主要目的在于解决无法自动获取基站室外设备的图像信息的问题。

为实现上述目的，本发明提供一种基站室外设备的监控方法，该基站室外设备的监控方法包括：

通过摄像头采集所述基站室外设备中的射频拉远设备的图像信息；

将采集到的所述图像信息进行调制，并将经过调制后的所述图像信息按照射频传输的方式发送至控制终端。

优选地，所述根据采集指令，通过所述摄像头采集针对所述射频拉远设备的图像信息的步骤之前，所述基站室外设备的监控方法还包括步骤：

实时检测所述射频拉远设备的工作状态，以及所述基站室外设备中的所述射频拉远设备与室内基带处理设备的连接状态；

当检测到所述射频拉远设备发生故障，或者所述射频拉远设备与所述室内基带处理设备之间的连接断开时，执行通过摄像头采集基站室外设备中的 射频拉远设备的图像信息的步骤。

优选地，所述实时检测所述射频拉远设备的工作状态，以及所述基站室外设备中的所述射频拉远设备与室内基带处理设备的连接状态的步骤之后，所述基站室外设备的监控方法还包括步骤：

当检测到所述射频拉远设备发生故障，且所述射频拉远设备与所述室内基带处理设备之间的连接正常时，通过摄像头采集基站室外设备中的射频拉远设备的图像信息；

控制所述室内基带处理设备获取所述图像信息，并通过基站的无线通信网络发送至所述控制终端。

优选地，所述将采集到的所述图像信息进行调制，并将经过调制后的所述图像信息按照射频传输的方式发送至控制终端的步骤包括：

将采集到的所述图像信息进行压缩编码处理；

将经过压缩编码处理后的所述图像信息进行调制，并将经过调制后的所述图像信息按照射频传输的方式发送至控制终端。

优选地，所述将采集到的所述图像信息进行压缩编码处理的步骤之后，所述基站室外设备的监控方法还包括步骤：

将经过压缩编码处理后的所述图像信息保存在存储空间中。

此外，为实现上述目的，本发明还提供一种基站室外设备的监控装置，该基站室外设备的监控装置包括：

采集模块，用于通过摄像头采集基站室外设备中的射频拉远设备的图像信息；

调制模块，用于将采集到的所述图像信息进行调制；

发送模块，用于将经过调制后的所述图像信息按照射频传输的方式发送至控制终端。

优选地，所述基站室外设备的监控装置还包括：

检测模块，用于实时检测所述射频拉远设备的工作状态，以及所述基站室外设备中的所述射频拉远设备与室内基带处理设备的连接状态；

所述采集模块，还用于当检测到所述射频拉远设备发生故障，或者所述射频拉远设备与所述室内基带处理设备之间的连接断开时，通过摄像头采集 基站室外设备中的射频拉远设备的图像信息。

优选地，所述采集模块，还用于当检测到所述射频拉远设备发生故障，且所述射频拉远设备与所述室内基带处理设备之间的连接正常时，通过摄像头采集基站室外设备中的射频拉远设备的图像信息；

所述发送模块，还用于控制所述室内基带处理设备获取所述图像信息，并通过基站的无线通信网络发送至所述控制终端。

优选地，所述基站室外设备的监控装置还包括：

处理模块，用于将采集到的所述图像信息进行压缩编码处理；

所述调制模块，还用于将经过压缩编码处理后的所述图像信息进行调制；

所述发送模块，还用于将经过压缩编码和调制后的所述图像信息按照射频传输的方式发送至控制终端。

优选地，所述基站室外设备的监控装置还包括：

存储模块，用于将经过压缩编码处理后的所述图像信息保存在存储空间中。

本发明提出的基站室外设备的监控方法及装置，设置有用于监控射频拉远设备的摄像头，可以随时通过该摄像头采集针对射频拉远设备的图像信息，并且将采集到的图像信息经过调制处理后按照射频传输的方式发送至控制终端，本发明解决了无法自动获取基站室外设备的图像信息的问题。

附图说明

图1为本发明基站室外设备的监控方法第一实施例的流程图；

图2为本发明基站室外设备的监控方法第二实施例的流程图；

图3为本发明基站室外设备的监控装置第一实施例的功能模块示意图；

图4为本发明基站室外设备的监控装置第二实施例的功能模块示意图。

本发明目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。

具体实施方式

应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。

本发明提供一种基站室外设备的监控方法。

参照图1所示，为本发明基站室外设备的监控方法第一实施例的流程图。

在第一实施例中，该基站室外设备的监控方法包括：

步骤S10，通过摄像头采集基站室外设备中的射频拉远设备的图像信息；

基站室外设备包括室内基带处理设备和射频拉远设备，本实施例提出的方法，设置有用于拍摄上述室内基带处理设备和射频拉远设备的摄像头，该摄像头可以不与上述设备连接，只需要与基站室外设备的监控装置连接，能够采集到摄像头拍摄到的图像信息即可。上述摄像头可以监控室内基带处理设备和射频拉远设备的状态信息，例如，设备的型号、电缆连接、指示灯状态、风扇状态等信息，可以理解的是，上述摄像头的位置和数量可以根据基站室外设备的位置和数量进行设置，进一步地，上述摄像头为可旋转摄像头，基站室外设备的监控装置可以调整摄像头的方向，以获取到自己需要的图像信息。

通过摄像头采集对所述射频拉远设备的图像信息，该图像信息可以是视频或者照片。需要说明的是，上述摄像头可以是用户通过控制终端发送采集指令后，或者在检测到室内基带处理设备和射频拉远设备失联或者发生其他故障时，触发采集指令，根据采集指令通过摄像头采集基站室外设备中的射频拉远设备的图像信息；即查询到射频拉远设备故障或者接收到射频拉远设备故障中断则自动进行视频信息的采集和后续所述处理，在其他实施例中，也可以定时进行图像信息的采集，例如每间隔预设时长采集一次图像信息。

步骤S20，将采集到的所述图像信息进行调制，并将经过调制后的所述图像信息按照射频传输的方式发送至控制终端。

将采集到的所述图像信息进行调制，并将经过调制后的所述图像信息按照射频传输的方式发送至控制终端，在本实施例中，采用COFDM(Coded Orthogonal Frequency Division Multiplexing，编码正交频分复用)技术，对获取到的图像信息进行调制，COFDM技术将高速数据流通过串并转换，分配到传输速率较低的若干子信道中进行传输，能够同时分开多个数字信号，抗干扰能力强，即使在干扰的信号周围也可以安全运行，并且这种调制技术的传 输距离远，能够达到五千米，对噪声和干扰有着很好的免疫力，能够绕射和穿透遮挡物，相对于其他的无线传输方式，具有很大的优势，当然，在其他实施例中，也可以采用其他的无线射频传输方式以及对应的调制方式进行图像信息数据的发送。

在正常情况下，视频监控基站室外设备通过基站本身的无线通信网络进行传输，如果基站室外设备本身发生异常，比如室内基带处理设备和射频拉远设备失联，无法通过网管后台采集设备的型号、电缆连接、指示灯状态、风扇状态等信息，而且无法传输所采集的视频信息，基站管理人员只能通过攀登基站室外设备射频塔进行实际查看，这种场景下，维护基站室外设备既不方便，也极为不安全，尤其是当基站室外设备位处极寒或极热等环境的高空发射塔顶，问题尤为突出。根据本实施例提出的基站室外设备的监控方法，基站室外设备上电后开启基站室外设备的视频监控装置，即摄像头，基站管理人员可以随时根据需要向发送触发指令并获得对应的图像信息，而不再受限于基站室外设备和基站监控中心相连的有线链路出现异常，无法确知是有线链路的物理线路出了异常还是基站室外设备本身出了异常，只能通过攀登基站室外设备发射塔进行检测和监控的局限。

进一步地，在步骤S10之后，该方法包括以下步骤：

对采集到的所述图像信息进行分析，获取所述射频拉远设备的状态信息；

所述步骤S20包括：将采集到的所述图像信息进行调制，并将经过调制后的所述图像信息和获取到的所述状态信息按照射频传输的方式发送至控制终端。其中，状态信息包括电缆连接状态、指示灯状态、风扇状态等信息，例如，指示灯是否处于亮灯状态，电缆是否处于连接状态等，根据采集到的图像信息对这些状态进行初步的判断并获取分析结果。

本实施例提出的基站室外设备的监控方法，设置有用于监控射频拉远设备的摄像头，可以随时通过该摄像头采集针对射频拉远设备的图像信息，并且将采集到的图像信息经过调制处理后按照射频传输的方式发送至控制终端，本发明解决了无法自动获取基站室外设备的图像信息的问题。

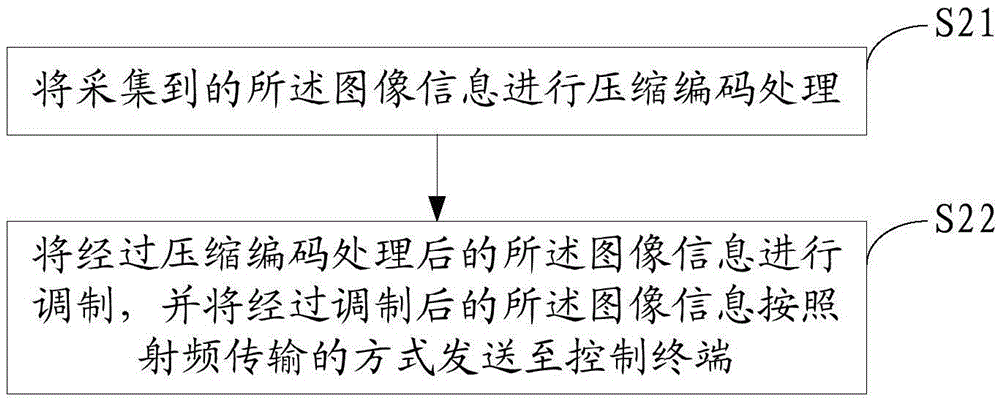

进一步地，参照图2所示，基于本发明基站室外设备的监控方法的第一实施例提出本发明基站室外设备的监控方法的第二实施例。在本实施例中， 在步骤S20包括以下细化步骤：

步骤S21，将采集到的所述图像信息进行压缩编码处理；

为了提高图像信息的传输速度，并降低对于传输带宽的要求，在进行调制传输之前，对其进行压缩编码处理，例如，采用H.264标准的视频压缩编码标准，能够满足各种不同速率、不同场合的视频应用，具有较好的抗误码和抗丢包的处理能力，在其他实施例中，也可以采用其他的标准进行压缩编码。

步骤S22，将经过压缩编码处理后的所述图像信息进行调制，并将经过调制后的所述图像信息按照射频传输的方式发送至控制终端。

进一步地，在将采集到的所述图像信息进行压缩编码处理之后，所述基站室外设备的监控方法还包括步骤：

将经过压缩编码处理后的所述图像信息保存在存储空间中。可以是在发送之前、发送完成或者发送图像信息的同时，将缓存的图像信息保存在存储空间的指定路径中。

当接收到所述控制终端发送的信息获取指令时，将所述存储空间中保存的经过压缩编码处理后的所述图像信息进行调制，并按照射频传输的方式发送至控制终端。

对图像信息进行压缩编码后保存在本地的存储空间中，防止发送出去的图像信息丢失，而且当发送失败或者接收失败时，就可以直接从存储空间中调取保存的图像信息，无需再次采集。

进一步地，基于本发明基站室外设备的监控方法的第一实施例或者第二实施例提出本发明基站室外设备的监控方法的第三实施例。在本实施例中，在步骤S10之前，该基站室外设备的监控方法还包括：

实时检测所述射频拉远设备的工作状态，以及所述基站室外设备中的所述射频拉远设备与室内基带处理设备的连接状态；

当检测到所述射频拉远设备发生故障，或者所述射频拉远设备与所述室内基带处理设备之间的连接断开时，执行步骤S10。

关于采集指令的获取可以有多种实施方式，以下列举其中的两种进行说明，在本实施例中，采用故障主动触发机制，当检测到室内基带处理设备和 射频拉远设备失联或者射频拉远设备发生其他故障时，即查询到射频拉远设备故障或者接收到射频拉远设备故障中断则自动进行图像信息的采集和后续所述处理。

进一步地，当检测到所述射频拉远设备发生故障，且所述射频拉远设备与所述室内基带处理设备之间的连接正常时，通过摄像头采集基站室外设备中的射频拉远设备的图像信息；控制所述室内基带处理设备获取所述图像信息，并通过基站的无线通信网络发送至所述控制终端。

若射频拉远设备与所述室内基带处理设备的连接状态正常，则视频监控基站室外设备通过基站本身的无线通信网络进行传输，室内基带处理设备可以直接从射频拉远设备获取采集的图像信息，并通过基站本身的无线通信网络发送至控制终端，以供用户获取到图像信息，例如直接将图像信息发送至控制中心。

在另一实施方式中，可以采用被动触发的方式，例如，用户可以根据需要随时通过控制终端发送触发指令，以获取基站室外设备当前的图像信息。

可以理解的是，在其他实施方式中，也可以采用其他的自动触发机制，并不限于在射频拉远设备与室内基带处理设备之间的连接断开时，才通过摄像头采集基站室外设备中的射频拉远设备的图像信息。

本实施例提出的基站室外设备的监控方法，提供一种根据基站室外设备的故障主动触发采集指令的机制，对基站室外设备的室内基带处理设备和射频拉远设备的连接状态进行定时检测，在检测到室内基带处理设备和射频拉远设备失联时，触发采集指令以获取图像信息。

本发明还提出一种基站室外设备的监控装置。

参照图3所示，为本发明基站室外设备的监控装置第一实施例的功能模块示意图。

在该实施例中，该基站室外设备的监控装置包括：

采集模块10，用于通过摄像头采集基站室外设备中的射频拉远设备的图像信息；

基站室外设备包括室内基带处理设备和射频拉远设备，本实施例提出的方法，设置有用于拍摄上述室内基带处理设备和射频拉远设备的摄像头，该 摄像头可以不与上述设备连接，只需要与基站室外设备的监控装置连接，能够采集到摄像头拍摄到的图像信息即可。上述摄像头可以监控室内基带处理设备和射频拉远设备的状态信息，例如，设备的型号、电缆连接、指示灯状态、风扇状态等信息，可以理解的是，上述摄像头的位置和数量可以根据基站室外设备的位置和数量进行设置，进一步地，上述摄像头为可旋转摄像头，基站室外设备的监控装置可以调整摄像头的方向，以获取到自己需要的图像信息。

采集模块10通过摄像头采集对所述射频拉远设备的图像信息，需要说明的是，上述摄像头可以是用户通过控制终端发送采集指令后，或者在检测到室内基带处理设备和射频拉远设备失联或者发生其他故障时，触发采集指令，根据采集指令通过摄像头采集基站室外设备中的射频拉远设备的图像信息；即查询到射频拉远设备故障或者接收到射频拉远设备故障中断则自动进行图像信息的采集和后续所述处理，在其他实施例中，也可以定时进行图像信息的采集，例如每间隔预设时长采集一次图像信息。

调制模块20，用于将采集到的所述图像信息进行调制；

发送模块30，用于将经过调制后的所述图像信息按照射频传输的方式发送至控制终端。

调制模块20将采集到的所述图像信息进行调制，发送模块30将经过调制后的所述图像信息按照射频传输的方式发送至控制终端，在本实施例中，采用COFDM(Coded Orthogonal Frequency Division Multiplexing，编码正交频分复用)技术，对获取到的图像信息进行调制，COFDM技术将高速数据流通过串并转换，分配到传输速率较低的若干子信道中进行传输，能够同时分开多个数字信号，抗干扰能力强，即使在干扰的信号周围也可以安全运行，并且这种调制技术的传输距离远，能够达到五千米，对噪声和干扰有着很好的免疫力，能够绕射和穿透遮挡物，相对于其他的无线传输方式，具有很大的优势，当然，在其他实施例中，也可以采用其他的无线射频传输方式以及对应的调制方式进行图像信息数据的发送。

在正常情况下，视频监控基站室外设备通过基站本身的无线通信网络进行传输，如果基站室外设备本身发生异常，比如室内基带处理设备和射频拉远设备失联，无法通过网管后台采集设备的型号、电缆连接、指示灯状态、 风扇状态等信息，而且无法传输所采集的图像信息，基站管理人员只能通过攀登基站室外设备射频塔进行实际查看，这种场景下，维护基站室外设备既不方便，也极为不安全，尤其是当基站室外设备位处极寒或极热等环境的高空发射塔顶，问题尤为突出。根据本实施例提出的基站室外设备的监控装置，基站室外设备上电后开启基站室外设备的视频监控装置，即摄像头，基站管理人员可以随时根据需要向发送触发指令并获得对应的图像信息，而不再受限于基站室外设备和基站监控中心相连的有线链路出现异常，无法确知是有线链路的物理线路出了异常还是基站室外设备本身出了异常，只能通过攀登基站室外设备发射塔进行检测和监控的局限。

本实施例的基站室外设备的监控装置通过监控装置和监控中心之间独立的通信通道向基站监控中心反馈基站室外设备中的功能模块具体执行结果。

进一步地，该装置包括以下模块：

解析模块，用于对采集到的所述图像信息进行分析，获取所述射频拉远设备的状态信息；

发送模块20，还用于将经过调制后的所述图像信息和获取到的所述状态信息按照射频传输的方式发送至控制终端。其中，状态信息包括电缆连接状态、指示灯状态、风扇状态等信息，例如，指示灯是否处于亮灯状态，电缆是否处于连接状态等，解析模块根据采集到的图像信息对这些状态进行初步的判断并获取分析结果。

本实施例提出的基站室外设备的监控装置，设置有用于监控射频拉远设备的摄像头，可以随时通过该摄像头采集针对射频拉远设备的图像信息，并且将采集到的图像信息经过调制处理后按照射频传输的方式发送至控制终端，本发明解决了无法自动获取基站室外设备的图像信息的问题。

进一步地，基于本发明基站室外设备的监控装置的第一实施例提出本发明基站室外设备的监控装置的第二实施例。在本实施例中，该装置还包括以下模块：

处理模块，用于将采集到的所述图像信息进行压缩编码处理；

为了提高图像信息的传输速度，并降低对于传输带宽的要求，在进行调制传输之前，处理模块对其进行压缩编码处理，例如，采用H.264标准的视 频压缩编码标准，能够满足各种不同速率、不同场合的视频应用，具有较好的抗误码和抗丢包的处理能力，在其他实施例中，也可以采用其他的标准进行压缩编码。

调制模块20，还用于将经过压缩编码处理后的所述图像信息进行调制；发送模块30，还用于将经过压缩编码和调制后的所述图像信息按照射频传输的方式发送至控制终端。

进一步地，所述基站室外设备的监控装置还包括以下模块：

存储模块，用于将经过压缩编码处理后的所述图像信息保存在存储空间中。可以是在发送之前、发送完成或者发送图像信息的同时，将缓存的图像信息保存在存储空间的指定路径中。

调制模块20，还用于当接收到所述控制终端发送的信息获取指令时，将所述存储空间中保存的经过压缩编码处理后的所述图像信息进行调制；发送模块30，还用于将调制后的所述图像信息按照射频传输的方式发送至控制终端。处理模块对图像信息进行压缩编码后，存储模块将其保存在本地的存储空间中，防止发送出去的图像信息丢失，而且当发送失败或者接收失败时，就可以直接从存储空间中调取保存的图像信息，无需再次采集。

进一步地，参照图4所示，基于本发明基站室外设备的监控装置的第一实施例或者第二实施例提出本发明基站室外设备的监控装置的第三实施例。在本实施例中，该基站室外设备的监控装置还包括：

检测模块30，用于实时检测所述射频拉远设备的工作状态，以及所述基站室外设备中的所述射频拉远设备与室内基带处理设备的连接状态；

采集模块10，还用于当检测到所述射频拉远设备发生故障，或者所述射频拉远设备与所述室内基带处理设备之间的连接断开时，通过摄像头采集基站室外设备中的射频拉远设备的图像信息。

关于采集指令的获取可以有多种实施方式，以下列举其中的两种进行说明，在本实施例中，采用故障主动触发机制，当检测模块30检测到室内基带处理设备和射频拉远设备失联或者射频拉远设备发生其他故障时，即查询到射频拉远设备故障或者接收到射频拉远设备故障中断，采集模块10则自动进行图像信息的采集。

进一步地，采集模块10，还用于当检测到所述射频拉远设备发生故障，且所述射频拉远设备与所述室内基带处理设备之间的连接正常时，通过摄像头采集基站室外设备中的射频拉远设备的图像信息；发送模块30，还用于控制所述室内基带处理设备获取所述图像信息，并通过基站的无线通信网络发送至所述控制终端。

若射频拉远设备与所述室内基带处理设备的连接状态正常，则视频监控基站室外设备通过基站本身的无线通信网络进行传输，发送模块30控制室内基带处理设备从射频拉远设备获取采集的图像信息，并通过基站本身的无线通信网络发送至控制终端，以供用户获取到图像信息，例如直接将图像信息发送至控制中心。

在另一实施方式中，可以采用被动触发的方式，例如，用户可以根据需要随时通过控制终端发送触发指令，以获取基站室外设备当前的图像信息。

可以理解的是，在其他实施方式中，也可以采用其他的自动触发采集指令的机制，并不限于在射频拉远设备与室内基带处理设备之间的连接断开时触发采集指令。

本实施例提出的基站室外设备的监控装置，提供一种根据基站室外设备的故障主动触发采集指令的机制，对基站室外设备的室内基带处理设备和射频拉远设备的连接状态进行定时检测，在检测到室内基带处理设备和射频拉远设备失联时，触发采集指令以获取图像信息。

以上仅为本发明的优选实施例，并非因此限制本发明的专利范围，凡是利用本发明说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本发明的专利保护范围内。
