一种具有隐藏式耳机孔开关的手机的制作方法

本发明涉及一种手机，特别涉及一种具有隐藏式耳机孔开关的手机。

背景技术：

手机作为个人办公、娱乐、交际必不可少的一种工具，地位越来越重要，但是普通手机对于耳机孔没有进行必要的保护，耳机孔容易进水、粉尘或其他异物，且影响手机的整体美观性。市场上的解决方案多是增加防尘塞等配件，不仅不美观，插上耳机使用时，防尘塞容易丢失。

技术实现要素：

为了克服现有技术中存在的缺陷，本发明提供了一种具有隐藏式耳机孔开关的手机。本发明解决其技术问题所采用的技术方案是：包括手机本体、矩形凹槽、耳机孔、容纳槽、耳机孔开关，在手机本体上部有矩形凹槽，耳机孔位于所述矩形凹槽内，矩形凹槽紧邻容纳槽，耳机孔开关可以在矩形凹槽和容纳槽之间往复运动，耳机孔开关和矩形凹槽、容纳槽接触的部分均有磁性，且磁性相异，在耳机插入时,耳机孔开关缩入手机本体内部，依靠与容纳槽侧壁的磁性吸力保持固定，当耳机拔出时，耳机孔开关可在外界推力作用下推出，将耳机孔封闭，无外力作用时，耳机孔开关依靠矩形凹槽侧壁的磁性吸力保持位置不变。

本发明的具有隐藏式耳机孔开关的手机，大大增加了手机的美观性，并可防止水、灰尘或其他异物进入耳机孔。

本发明的技术原理是：通过将插入容纳槽的耳机孔开关推出，即可封闭耳机孔。

本发明的有益效果是：增加手机整体美观性，并有效发挥防水、防尘作用，并不容易丢失。

附图说明

图1是本发明的结构示意图；

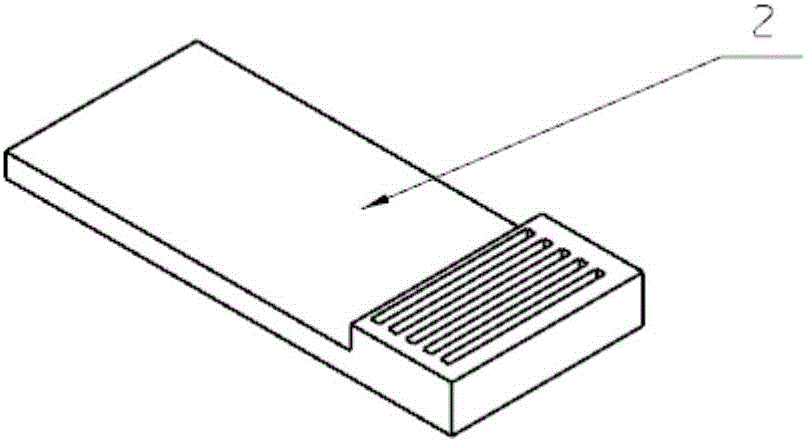

图2是耳机孔开关细节图。

图中，1、手机本体，11、矩形凹槽，12、耳机孔，13、容纳槽，2、耳机孔开关。

具体实施方式

现在结合附图对本发明作进一步详细的说明。这些附图均为简化的示意图，仅以示意的方式说明本发明的基本结构，因此其仅显示本发明有关的构成。

如图1、图2所示，在手机本体1上部有矩形凹槽11，耳机孔12位于矩形凹槽11内，矩形凹槽11紧邻容纳槽13，耳机孔开关2可以在矩形凹槽11和容纳槽13之间往复运动，耳机孔开关2和矩形凹槽11、容纳槽13接触的部分均有磁性，且磁性相异，在耳机插入时,耳机孔开关2缩入手机本体1内部，依靠与容纳槽13侧壁的磁性吸力保持固定，当耳机拔出时，耳机孔开关2可在外界推力作用下推出，将耳机孔12封闭，无外力作用时，耳机孔开关2依靠矩形凹槽11侧壁的磁性吸力保持位置不变。耳机孔开关2伸出部分有条纹设计，方便推拉。耳机孔开关2颜色与手机本体1颜色一致。

以上所述依据本发明的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项发明技术思想的范围内，进行多样的变更以及修改。本项发明的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
