一种有保温和加热功能的手机壳的制作方法

本发明涉及一种手机壳，尤其涉及一种有保温和加热功能的手机壳。

背景技术：

手机已经成为现代生活中不可或缺的工具；但是大多数手机都存在低温环境手机电源无法为手机供电情况，手机外安装的手机能起到防摔的功能，并不能起到保温或加热的功能。

因此，针对上述问题，本发明就提供一种有保温和加热功能的手机壳。

技术实现要素：

本发明的目的是提供一种有保温和加热功能的手机壳，该手机壳具有所述传热层、所述电阻丝网和所述真空隔热层；通过所述真空隔热层保温、通过所述电阻丝网发热，以解决现有手机低温环境手机电源无法为手机供电的问题。

本发明的目的是通过以下技术方案实现的：一种有保温和加热功能的手机壳，包括壳体，所述壳体包括由内向外依次叠敷设置的防水层、传热层、真空隔热层和保护层；所述传热层与所述真空隔热层之间设置有电阻丝网，所述电阻丝网通过USB转换接头与手机电池电连接；所述真空隔热层包括隔热壁和由该隔热壁围城的真空隔热腔；所述壳体上设置有声音播放口。

进一步地，所述传热层包括传热壁和由该传热壁围城的传热腔室，所述传热腔室内填充有水。

进一步地，所述保护层的外表面为磨砂面。

进一步地，所述真空隔热腔的厚度为0.5cm-2cm。

进一步地，所述保护层的厚度为0.1cm-4cm。

进一步地，所述保护层的材质为硅胶或橡胶中的一种

本发明与现有技术相比具有以下的优点：

1、本发明采用包括所述壳体，所述壳体包括由内向外依次叠敷设置的所述防水层、所述传热层、所述真空隔热层和保所述护层；所述传热层与所述真空隔热层之间设置有所述电阻丝网，所述电阻丝网通过所述USB转换接头与手机电池电连接；所述真空隔热层包括所述隔热壁和由该隔热壁围城的所述真空隔热腔；所述壳体上设置有所述声音播放口的设计；所述真空隔热层减小手机与周围环境发生的热交换，为手机保温。所述电阻丝网可与手机电源连接，手机电源为所述电阻丝网供电后所述电阻丝网发热，提高手机感知到的环境温度；防止手机因周围环境温度过低而使手机电源无法为手机供电。

2、本发明采用所述传热层包括所述传热壁和由该传热壁围城的所述传热腔室，所述传热腔室内填充有水的设计；所述电阻丝网产生的热量传导到水中，再由水均匀的传导给手机，防止因所述电阻丝网局部过热而烧坏手机；同时手机工作时产生的热量可传导到所述传热层的水中，将热量储存于水中，当手机所处环境温度过低时，水中储存的热量可传输给手机。

3、本发明采用所述保护层的外表面为磨砂面的设计；增大摩擦力，防止手机滑落摔坏。

附图说明

为了更清楚地说明本发明具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本发明的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本发明的实施例一的主视图；

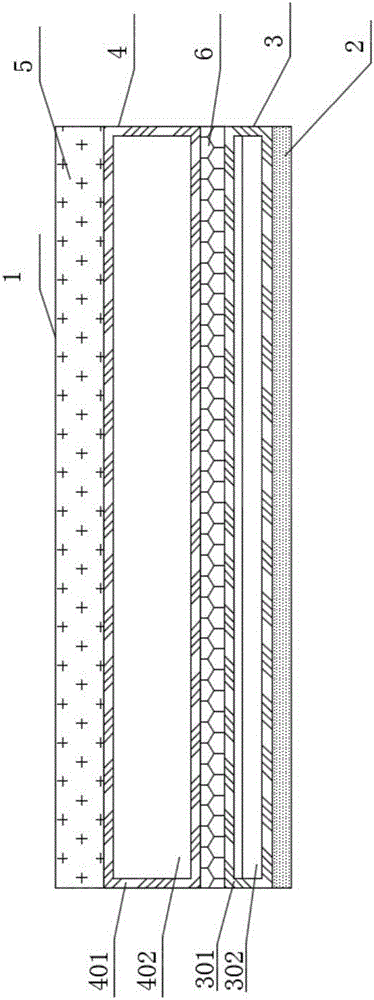

图2为图1中AA的截面示意图；

图3为本发明的实施例二的结构示意图。

具体实施方式

下面将结合附图对本发明的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

在本发明的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

实施例一：

参见图1、图2所示，本实施例提供的一种有保温和加热功能的手机壳，包括壳体1，所述壳体包括由内向外依次叠敷设置的防水层2、传热层3、真空隔热层4和保护层5；所述传热层与所述真空隔热层之间设置有电阻丝网6，所述电阻丝网通过USB转换接头601与手机电池电连接；所述真空隔热层4包括隔热壁401和由该隔热壁围城的真空隔热腔402；所述壳体上设置有声音播放口7。

本实施例采用包括所述壳体，所述壳体包括由内向外依次叠敷设置的所述防水层、所述传热层、所述真空隔热层和保所述护层；所述传热层与所述真空隔热层之间设置有所述电阻丝网，所述电阻丝网通过所述USB转换接头与手机电池电连接；所述真空隔热层包括所述隔热壁和由该隔热壁围城的所述真空隔热腔；所述壳体上设置有所述声音播放口的设计；所述真空隔热层减小手机与周围环境发生的热交换，为手机保温。所述电阻丝网可与手机电源连接，手机电源为所述电阻丝网供电后所述电阻丝网发热，提高手机感知到的环境温度；防止手机因周围环境温度过低而使手机电源无法为手机供电。

参见图2所示，本实施例中所述传热层3包括传热壁301和由该传热壁围城的密封的传热腔室302，所述传热腔室内填充有水809。

本实施例采用所述传热层包括所述传热壁和填充于该传热壁内的水的设计；所述电阻丝网产生的热量传导到水中，再由水均匀的传导给手机，防止因所述电阻丝网局部过热而烧坏手机；同时手机工作时产生的热量可传导到所述传热层的水中，将热量储存于水中，当手机所处环境温度过低时，水中储存的热量可传输给手机。

本实施例中所述保护层的外表面为磨砂面。

本发明采用所述保护层的外表面为磨砂面的设计；增大摩擦力，防止手机滑落摔坏。

本实施例中所述真空隔热腔的厚度为1cm；当然还可以根据实际需要选择0.5cm-2cm之间的其他厚度，所述真空隔热腔的厚度越大，保温效果越好；本领域技术人员可根据实际需要进行选择，此处不再过多赘述。

本实施例中所述保护层的厚度为0.5cm；当然还可以根据实际需要选择0.1cm-4cm之间的其他厚度，所述保护层的厚度越大，保护手机抗摔的效果越好；；本领域技术人员可根据实际需要进行选择，此处不再过多赘述。

参见图1所示，本实施例中所述保护层的材质为硅胶；当然还可以根据实际需要选择橡胶；所述硅胶、所述橡胶均为现有技术，此处不再过多赘述。

实施例二：

参见图3所示，本实施例提供的一种有保温和加热功能的手机壳，包括壳体8，所述壳体包括由内向外依次叠敷设置的防水层801、传热层802、真空隔热层803和保护层804；所述传热层与所述真空隔热层之间设置有电阻丝网805，所述电阻丝网通过所述USB转换接头与手机电池电连接；所述真空隔热层包括隔热壁807和由该隔热壁围城的真空隔热腔808；所述壳体上设置有声音播放口。

本实施例采用包括所述壳体，所述壳体包括由内向外依次叠敷设置的所述防水层、所述传热层、所述真空隔热层和保所述护层；所述传热层与所述真空隔热层之间设置有所述电阻丝网，所述电阻丝网通过所述USB转换接头与手机电池电连接；所述真空隔热层包括所述隔热壁和由该隔热壁围城的所述真空隔热腔；所述壳体上设置有所述声音播放口的设计；所述真空隔热层减小手机与周围环境发生的热交换，为手机保温。所述电阻丝网可与手机电源连接，手机电源为所述电阻丝网供电后所述电阻丝网发热，提高手机感知到的环境温度；防止手机因周围环境温度过低而使手机电源无法为手机供电。

参见图3所示，本实施例中所述传热层包括所述传热壁806和由该传热壁围城的密封的传热腔室809，所述传热腔室内填充有水809。

本实施例所述传热层包括所述传热壁和填充于该传热壁内的水的设计；所述电阻丝网产生的热量传导到水中，再由水均匀的传导给手机，防止因所述电阻丝网局部过热而烧坏手机；同时手机工作时产生的热量可传导到所述传热层的水中，将热量储存于水中，当手机所处环境温度过低时，水中储存的热量可传输给手机。

本实施例中所述保护层的外表面为磨砂面。

本实施例采用所述保护层的外表面为磨砂面的设计；增大摩擦力，防止手机滑落摔坏。

本实施例中所述真空隔热腔的厚度为2cm；当然还可以根据实际需要选择0.5cm-2cm之间的其他厚度，所述真空隔热腔的厚度越大，保温效果越好；本领域技术人员可根据实际需要进行选择，此处不再过多赘述。

本实施例中所述保护层的厚度为1cm；当然还可以根据实际需要选择0.1cm-4cm之间的其他厚度，所述保护层的厚度越大，保护手机抗摔的效果越好；；本领域技术人员可根据实际需要进行选择，此处不再过多赘述。

本实施例中所述保护层的材质为硅胶；当然还可以根据实际需要选择橡胶；所述硅胶、所述橡胶均为现有技术，此处不再过多赘述。

最后应说明的是：以上各实施例仅用以说明本发明的技术方案，而非对其限制；尽管参照前述各实施例对本发明进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本发明各实施例技术方案的范围。
