一种地面广播机顶盒TUNER供电电路的制作方法与工艺

技术特征：

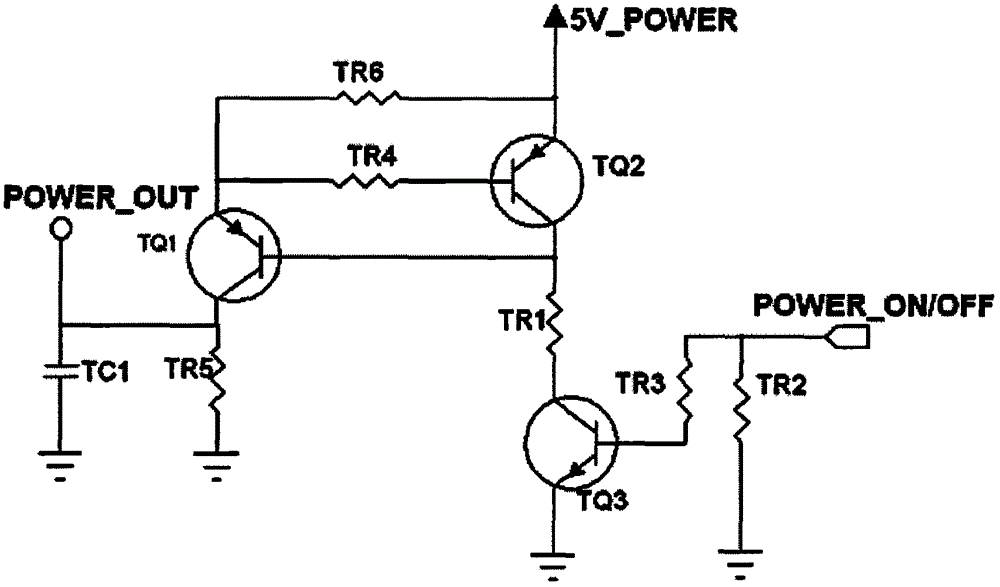

1.一种地面广播机顶盒TUNER供电电路，其特征在于：包括第一至第三三极管；所述第三三极管其基极通过第三电阻连接至电源信号输入端；所述第三三极管其集电极经第一电阻分别与第一三极管其基极和第二三极管其集电极电连接；所述第一三极管其集电极输出至电源信号输出端；所述第一三极管其发射极经第六电阻与第二三极管其发射极电连接，且其电连接处输入至供电电源端；所述第一三极管其发射极和第二三极管其基极电连接有第四电阻；所述第一三极管其集电极与电源地之间电连接有第一电容和第五电阻；所述第三电阻于电源信号输入端与电源地之间电连接有第二电阻。2.根据权利要求1所述的地面广播机顶盒TUNER供电电路，其特征在于：所述第一三级管和第二三极管为同型号的PNP型硅管。3.根据权利要求1所述的地面广播机顶盒TUNER供电电路，其特征在于：所述第三三极管为NPN型硅管。4.根据权利要求1所述的地面广播机顶盒TUNER供电电路，其特征在于：所述供电电源端输入有5V直流电源。
