故障排查方法、装置、系统、设备及存储介质与流程

1.本发明属于光纤通信技术领域，尤其涉及一种故障排查方法、装置、系统、设备及存储介质。


背景技术：

2.无源光纤网络(passive optical network，pon)，其中，pon包括千兆以太网无源光网络(gigabit-capable passive optical networks，gpon)、以太网无源光网络(ethernet passive optical network，epon)、10g gpon(10-gigabit-capable symmetric passive optical networks，xgs-pon)等；pon通过光分路器实现光线路终端(optical line terminal，olt)与光网络单元(optical network unit，onu)的点对多点物理连接，olt的每个gpon端口通过光分路器最大可支持128个onu(xgs-pon可支持256个)。在上行通路中，olt通过动态带宽分配技术来控制不同onu的光信号在不同时隙到达olt，为保证所有onu通信不互相干扰，onu必须听从olt的控制，不能占用不属于自身的时隙，更不能长时间发光，这种不听从olt控制的onu即为流氓onu。
3.目前，流氓onu的快速定位排查和隔离包括以下两种：
4.1)olt发送控制帧(pause帧)给该pon口下所有onu，通知所有onu停止发光，所有onu停止发光后，然后再逐一排查流氓onu；但是，这种方法的前提是流氓onu可以响应olt，因此不能用于定位和处理不能响应的长发光流氓onu。
5.2)olt发送pause帧给该pon口下所有onu后发现接收光功率仍然不满足条件时，则流氓onu为长发光类型；其中，长发光流氓onu的排查分为手工和自动排查，手工排查需要通过网管维护人员逐个拔光纤来定位排查，并隔离流氓onu；自动排查一般方式为olt下方指令，关闭onu上行光模块的电源，禁止所有onu上行发光；但是，手工方法需要工作人员逐一排查，比较难定位而且非常耗费时间；而自动排查方法前提是onu可以响应关闭发光模块电源指令，且由于排查过程中该pon口下所有onu会中断，需要重新注册激活和测距，因此整个排查和恢复业务的时间非常长。
6.因此，目前的排查方法不适用于长发光流氓onu的排查和隔离，或者排查和隔离时间非常长导致业务长时间中断，对用户体验造成很不好的影响。


技术实现要素：

7.本发明旨在至少在一定程度上解决相关技术中的技术问题之一。为此，本发明的一个目的在于提出一种故障排查方法、装置、系统、设备及存储介质。
8.为了解决上述技术问题，本发明的实施例提供如下技术方案：
9.一种故障排查方法，包括：
10.olt将每个onu与一个光衰通道连接，并获取n个所述光衰通道的工作衰减值；其中，n为正整数；
11.所述olt对每个所述onu的工作状态进行检测；
12.若存在长发光流氓onu，则基于排查算法以及衰减值的阈值对n个所述光衰通道进行第一次分类，获得第一隔离光衰通道以及第一排查光衰通道；
13.对所述第一排查光衰通道进行检测，获得检测结果，并基于所述检测结果确定第一筛选光衰通道；
14.所述基于所述排查算法以及所述衰减值的阈值对第m筛选光衰通道进行第m+1次分类，直至确定与所述长发光流氓onu对应的目标光衰通道；其中，m为正整数。
15.可选的，所述olt将每个onu与一个光衰通道连接，并获取每个所述光衰通道的工作衰减值，包括：
16.所述olt将每个onu与一个所述光衰通道连接，形成n条信号传输的链路；
17.所述olt每个所述onu基于所述链路返回的初始接收光功率；
18.所述olt获取每个所述工作衰减值的初始衰减值，并基于所述初始接收光功率对所述初始衰减值进行调整，获得所述工作衰减值。
19.可选的，所述olt对每个所述onu的工作状态进行检测，包括：
20.所述olt对每个所述onu的工作状态进行第一检测；
21.若存在流氓onu，则关闭每个所述onu；
22.对所述olt的接收光功率进行第二检测；
23.若所述接收光功率的值大于所述接收光功率的阈值，则确定存在所述长发光流氓onu。
24.可选的，所述若存在长发光流氓onu，则基于排查算法以及所述衰减值的阈值对n个所述光衰通道进行第一次分类，获得第一隔离光衰通道以及第一排查光衰通道，包括：
25.若存在所述长发光流氓onu，则选择预设数量的所述光衰通道；
26.将所述预设数量的所述光衰通道的所述工作衰减值调整为所述衰减值的阈值，获得所述第一隔离光衰通道；
27.基于未对所述工作衰减值进行调整的多个所述光衰通道，获得所述第一排查光衰通道。
28.可选的，所述对所述第一排查光衰通道进行检测，获得检测结果，并基于所述检测结果确定第一筛选光衰通道，包括：
29.对所述第一排查光衰通道进行检测，若存在所述流氓onu，则将所述第一排查光衰通道确定为第一筛选光衰通道；或
30.对所述第一排查光衰通道进行检测，若不存在所述流氓onu，则将所述第一隔离光衰通道确定为所述第一筛选光衰通道。
31.可选的，所述对所述第一排查光衰通道进行检测，若存在所述流氓onu，则将所述第一排查光衰通道确定为第一筛选光衰通道后，还包括：
32.将所述第一排查光衰通道的每个所述光衰通道的所述衰减值由所述工作衰减值调整到所述衰减值的阈值；
33.将第一隔离光衰通道的每个所述光衰通道的所述衰减值从所述衰减值的阈值调整到所述工作衰减值，获得第一恢复光衰通道；
34.对所述第一恢复光衰通道进行检测，若存在所述流氓onu，则将所述第一恢复光衰通道确定为第一选择光衰通道。
35.可选的，所述所述基于所述排查算法以及所述衰减值的阈值对所述第m筛选光衰通道进行第m+1次分类，直至确定与所述长发光流氓onu对应的目标光衰通道，包括：
36.基于所述排查算法以及所述衰减值的阈值对所述第m筛选光衰通道进行m+1次分类后，获得第m+1隔离光衰通道以及第m+1排查光衰通道；
37.对所述第m+1排查光衰通道进行检测，若存在所述流氓onu，则将所述第m+1排查光衰通道确定为所述目标光衰通道；或
38.对所述第m+1排查光衰通道进行检测，若不存在所述流氓onu，则将所述第m+1隔离光衰通道确定为所述目标光衰通道。
39.可选的，所述排查算法为二分法。
40.本发明的实施例还提供一种故障排查装置，包括：
41.连接单元，用于olt将每个onu与一个光衰通道连接，并获取n个所述光衰通道的工作衰减值；其中，n为正整数；
42.检测单元，用于所述olt对每个所述onu的工作状态进行检测；
43.分类单元，用于若存在长发光流氓onu，则基于排查算法以及衰减值的阈值对n个所述光衰通道进行第一次分类，获得第一隔离光衰通道以及第一排查光衰通道；
44.排查单元，用于对所述第一排查光衰通道进行检测，获得检测结果，并基于所述检测结果确定第一筛选光衰通道；
45.确定单元，用于基于所述排查算法以及所述衰减值的阈值对第m筛选光衰通道进行第m+1次分类，直至确定与所述长发光流氓onu对应的目标光衰通道；其中，m为正整数；其中，m为正整数。
46.本发明的实施例还提供一种故障排查系统，包括：
47.olt，所述olt用于控制每个onu与一个光衰通道连接；
48.链路衰减控制模块，所述链路衰减控制模块与所述olt通信连接，所述olt通过所述链路衰减控制模块对每个所述光衰通道的工作衰减值进行调整；
49.排查模块，所述排查模块与所述olt通信连接，所述排查模块用于判断是否存在长发光流氓onu并确定与所述长发光流氓onu对应的目标光衰通道；
50.若存在所述长发光流氓onu，则所述olt控制所述链路衰减控制模块对预设数量的所述光衰通道的所述工作衰减值进行调整，获得调整结果；所述排查模块基于排查算法以及所述调整结果，确定与所述长发光流氓onu对应的所述目标光衰通道。
51.本发明的实施例还提供一种电子设备，包括处理器、存储器以及存储在所述存储器中且被配置为由所述处理器执行的计算机程序，所述处理器执行所述计算机程序时实现如上所述的方法。
52.本发明的实施例还提供一种计算机可读存储介质，所述计算机可读存储介质包括存储的计算机程序，其中，在所述计算机程序运行时控制所述计算机可读存储介质所在设备执行如上所述的方法。
53.本发明的实施例，具有如下技术效果：
54.本发明的上述技术方案，1)基于光衰通道以及oun的一一对应关系，可以实现在ms级快速隔离定位长发光流氓onu；且在排查的过程中，不需要对正常的onu进行断电，还可以实现正常的onu快速恢复通信业务。
55.2)链路衰减控制模块的控制光信号基于光纤线进行传输，可以实现较远距离的传输控制(km级别)，进而实现了olt对远距离的onu的控制，扩大了olt的控制范围；此外，当链路衰减值因为光纤线老化等问题而增大的时候，可以基于链路衰减控制模块对衰减值进行自动实时调整，进而可以保证通信业务正常，降低运维成本。
56.本发明附加的方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本发明的实践了解到。
附图说明
57.图1是本发明实施例提供的一种故障排查系统的结构示意图；

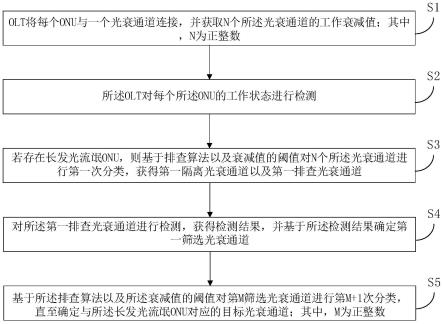

58.图2是本发明实施例提供的一种故障排查方法的流程示意图；
59.图3是本发明实施例提供的一种onu上线的流程示意图；
60.图4是本发明实施例提供的一种故障排查方法的一个示例；
61.图5是本发明实施例提供的一种故障排查装置的结构示意图。
具体实施方式
62.下面详细描述本发明的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本发明，而不能理解为对本发明的限制。
63.首先，为了便于本领域的技术人员对实施例的理解，对部分用语进行解释：
64.(1)pcb：printed circuit board，印制电路板。
65.如图1所示，本发明的实施例提供一种故障排查系统，包括：
66.olt，所述olt用于控制每个onu与一个光衰通道连接；
67.链路衰减控制模块，所述链路衰减控制模块与所述olt通信连接，所述olt通过所述链路衰减控制模块对每个所述光衰通道的工作衰减值进行调整；其中，链路衰减控制模块可以根据实际需要设置在olt的内部或者olt的外部。
68.排查模块，所述排查模块与所述olt通信连接，所述排查模块用于判断是否存在长发光流氓onu并确定与所述长发光流氓onu对应的目标光衰通道；其中，排查模块可以根据实际需要设置在olt的内部或外部。
69.其中，长发光流氓onu可能有一个或多个，每个长发光流氓onu对应一个目标光衰通道。
70.若存在所述长发光流氓onu，则所述olt控制所述链路衰减控制模块对预设数量的所述光衰通道的所述工作衰减值进行调整，获得调整结果；所述排查模块基于排查算法以及所述调整结果，确定与所述长发光流氓onu对应的所述目标光衰通道。
71.本发明的实施例，系统还包括光模块、光分路器以及可编程光衰模块；olt、光模块、光分路器以及可编程光衰模块依次连接；光模块可以根据实际需要设置在olt的内部或者设置在olt的外部。
72.其中，光模块用于将olt发送的电信号转换为光信号；光分路器用于将olt发送的光信号分成n(n为正整数)路子光信号；可编程光衰模块包括n个光衰通道，并对光衰通道的工作衰减值进行调整；
73.例如：可编程光衰模块包括第一光衰通道、第二光衰通道
……
第n光衰通道。
74.具体的，olt将电信号发送至光模块，光模块将电信号转换为光信号，然后光信号通过光纤线传输至光分路器，光信号被光分路器分为n路子光信号；
75.每一个子光信号对应一个光衰通道。
76.每个光衰通道通过光纤线与一个onu连接；例如：第一光衰通道与第一onu连接；第二光衰通道与第二onu连接
……
第n光衰通道与第onu连接，进而形成n条信号传输的链路。
77.进一步地，系统还包括电源模块，其中电源模块与光电转换模块以及可编程光衰模块连接，用于分别为光电转换模块以及可编程光衰模块供电。
78.其中，电源模块通过pcb走线或电线分别与所述光电转换模块以及可编程光衰模块连接。
79.在实际应用场景中，当系统首次配置，或者有新的onu加入系统，则系统根据光衰通道的编号按序控制每个oun上线，进而形成多个信号传输的链路；
80.olt控制链路衰减控制模块设置可编程光衰模块中的每个光衰通道的初始衰减值，并根据实际情况，控制链路衰减控制模块对可编程光衰模块中的每个光衰通道的初始衰减值进行调整。
81.具体的，olt将控制电信号发送至链路衰减控制模块，链路衰减控制模块在接收到控制电信号以后，将控制电信号转换为控制光信号，然后基于光纤线将控制光信号传输至光电转换模块，光电转换模块在接收到控制光信号以后，将控制光信号转换为控制电信号，并基于pcb走线或电缆将控制电信号传输至可编程光衰模块，可编程光衰模块根据接收到的控制电信号对预设数量的光衰通道的初始衰减值或着当前的工作衰减值进行调整。
82.进一步地，olt通过控制可编程光衰模块的每个光衰通道的工作衰减值，实现控制oun的基于链路返回olt的接收光功率的值，进而实现对长发光流氓onu的排查与定位。
83.进一步地，olt在确定了与长发光流氓onu对应的目标光衰通道以后，则将目标光衰通道的工作衰减值调整为衰减值的阈值，也即可以实现长发光流氓onu基于链路返回olt的接收光功率的值为0，然后，将正常onu对应的光衰通道的衰减值恢复为之前的工作衰减值，进而实现保证其它正常onu恢复正常通信。
84.本发明的实施例，链路衰减控制模块的控制光信号基于光纤线进行传输，可以实现较远距离的传输控制(km级别)，进而实现了olt对远距离的onu的控制，扩大了olt的控制范围；此外，当链路衰减值因为光纤线老化等问题而增大的时候，可以基于链路衰减控制模块对衰减值进行自动实时调整，进而可以保证通信业务正常，降低运维成本。
85.如图2所示，本发明的实施例提供一种故障排查方法，应用于上述系统，包括：
86.步骤s1：olt将每个onu与一个光衰通道连接，并获取n个所述光衰通道的工作衰减值；其中，n为正整数；
87.具体的，所述olt将每个onu与一个光衰通道连接，并获取每个所述光衰通道的工作衰减值，包括：
88.所述olt将每个onu与一个所述光衰通道连接，形成n条信号传输的链路；
89.所述olt每个所述onu基于所述链路返回的初始接收光功率；
90.所述olt获取每个所述工作衰减值的初始衰减值，并基于所述初始接收光功率对所述初始衰减值进行调整，获得所述工作衰减值。本发明的实施例，每个光衰通道设有编
号，在系统完成上电后进行初始配置或者有新的onu需要上线时，系统按照光衰通道的编号逐个安排与每个光衰通道对应的oun上线，实现每个onu进入正常的工作状态。
91.进一步地，每个onu在完成上线或着进入工作状态后，则基于对应的信号传输的链路向olt反馈一组上行数据；其中，每组上行数据包括每个onu的序列号以及olt基于该onu的初始接收光功率；然后olt根据初始接收光功率的值对该onu的初始衰减值进行调整；
92.例如，若初始接收光功率偏大或偏小，则olt对应地降低或增大与该onu对应的光衰通道的初始衰减值，直至该光衰通道的工作衰减值在合理的范围内，且留有一定的裕量，则olt对每个光衰通道的工作衰减值进行记录。
93.以如下表1中的olt和onu的相关参数为例：
94.表1
95.gpon指标输出光功率接收灵敏度过载光功率olt3-7dbm-32dbm-12dbmonu3-7dbm-30dbm-12dbm
96.基于表1的相关参数，并以下行方向为例：
97.假设olt发光功率均为5dbm，onu接收光功率的正常范围为-30～-12dbm，保留3db裕量，则onu接收到的光功率正常范围为-15～-27dbm。
98.如果链路衰减链路衰减为15db，则onu接收光功率为-10dbm，超出了onu接收光功率的正常范围-15～-27dbm，因此该光衰通道的初始衰减值和正常范围相比偏小，所以光衰通道的初始衰减值应增大5～17db。
99.需要说明的是，不同类别的onu的接收光功率的正常范围不一样，以表1中的onu为例，其接收光功率的正常范围为-30～-12dbm，一般预留3db裕量，因此，onu接收光功率的正常范围应该在-27～-15dbm内。
100.例如：如图3所示，安排第n onu上线，olt控制第n光衰通道(其中，n≤n，且n为正整数)与第n onu建立连接，并获取第n onu返回的初始接收光功率，判断初始光功率是否在正常范围，若初始光功率不在正常范围，则计算获得初始接收光功率的偏差值，然后根据偏差值相应调整对应的第n光衰通道的衰减值，再次判断第n onu是否上线并且接收光功率在正常范围，若否，则记录第n光衰通道的编号，并通知工作人员进行维修；若是，则形成信号传输的第n链路；
101.令n＝n+1，安排第n+1onu上线，olt控制第n+1光衰通道与第n+1onu建立连接，并获取第n+1onu返回的初始接收光功率，判断初始光功率是否在正常范围，若初始光功率不在正常范围，则计算获得初始接收光功率的偏差值，然后根据偏差值相应调整对应的第n+1光衰通道的衰减值，再次判断第n+1onu是否上线并且接收光功率在正常范围，若否，则记录第n+1光衰通道的编号，并通知工作人员进行维修；若是，则形成信号传输的第n+1链路；
102.判断n+1是否等于n，若否，则令n+1＝n+2，重复上述过程，直到n个onu都被安排上线，则记录所有的配置参数，每组配置参数包括一个onu的序列号、识别号、对应的光衰通道的编号以及光衰通道的工作衰减值。
103.基于上述过程，可以获得n条信号传输的链路；例如：第二光衰通道与第二onu建立连接，形成信号传输的第二链路
……
第n光衰通道与第n onu建立连接，形成信号传输的第n链路。
104.当有新的onu需要上线，例如第n+1onu，则olt控制第n+1光衰通道与第n+1onu建立连接，形成信号传输的第n+1链路。
105.步骤s2：所述olt对每个所述onu的工作状态进行检测；
106.具体的，所述olt对每个所述onu的工作状态进行检测，包括：
107.所述olt对每个所述onu的工作状态进行第一检测；
108.若存在流氓onu，则关闭每个所述onu；
109.对所述olt的接收光功率进行第二检测；
110.若所述接收光功率的值大于所述接收光功率的阈值，则确定存在所述长发光流氓onu。
111.本发明的实施例，olt对基于控制电信号对每个onu的工作状态进行控制，也即正常状况下，每个onu接受olt的控制，若出现onu不受olt的控制，或者出现多个onu无法正常工作，则该系统存在流氓onu。
112.若系统出现流氓onu，则olt控制所有的onu停止发光，继续对系统的n个onu进行检测；
113.具体的，olt通过发送pause帧，进而停止所有的onu发光；
114.此时，对olt的接收光功率进行检测，将接收光功率与接收光功率的阈值进行对比，若接收光功率大于接收光功率，则说明该系统存在长发光流氓onu。
115.一般地，检测流氓onu的接收光功率的阈值为-40dbm，即0.1uw(微瓦)；例如：当olt未接收到光功率，则其接收光功率会显示为-40dbm。
116.步骤s3：若存在长发光流氓onu，则基于排查算法以及衰减值的阈值对n个所述光衰通道进行第一次分类，获得第一隔离光衰通道以及第一排查光衰通道；
117.具体的，所述若存在长发光流氓onu，则基于排查算法以及所述衰减值的阈值对n个所述光衰通道进行第一次分类，获得第一隔离光衰通道以及第一排查光衰通道，包括：
118.若存在所述长发光流氓onu，则选择预设数量的所述光衰通道；
119.将所述预设数量的所述光衰通道的所述工作衰减值调整为所述衰减值的阈值，获得所述第一隔离光衰通道；
120.基于未对所述工作衰减值进行调整的多个所述光衰通道，获得所述第一排查光衰通道。
121.本发明的实施例，若系统存在长发光流氓onu，基于排查算法以及衰减值的阈值对n个onu进行第一次分类；
122.其中，排查算法可以为二分法，一般地，每个olt可以支持多个onu，例如，128个或256个，则对应地，有128个光衰通道或256个光衰通道；
123.具体的，以128个光衰通道为例，则基于衰减值的阈值以及二分法对编号为1～64的光衰通道进行调整，也即将编号为1～64的光衰通道的工作衰减值调整为衰减值的阈值；一般地，衰减值的阈值远远大于工作衰减值，例如：衰减值的阈值50db左右，用于实现对编号为1～64的光衰通道进行隔离，使得olt基于编号为1～64的光衰通道接收到的接收光功率接近0，避免编号为1～64的光衰通道对其它未调整工作衰减值的编号为65～128的光衰通道的光信号传输造成干扰。
124.也即，基于编号为1～64的光衰通道获得第一隔离光衰通道；基于编号为65～128
的光衰通道获得第一排查光衰通道。
125.步骤s4：对所述第一排查光衰通道进行检测，获得检测结果，并基于所述检测结果确定第一筛选光衰通道；
126.具体的，所述对所述第一排查光衰通道进行检测，获得检测结果，并基于所述检测结果确定第一筛选光衰通道，包括：
127.对所述第一排查光衰通道进行检测，若存在所述流氓onu，则将所述第一排查光衰通道确定为第一筛选光衰通道；或
128.对所述第一排查光衰通道进行检测，若不存在所述流氓onu，则将所述第一隔离光衰通道确定为所述第一筛选光衰通道。
129.本发明的实施例，在对编号为1～64的光衰通道进行隔离后，则对olt基于这些光衰通道接收到的接收光功率为0，因此，对olt基于编号为65～128的光衰通道进行检测，若存在流氓onu，则表明与长发光流氓onu对应的目标光衰通道存在于编号为65～128的光衰通道中，因此，将编号为65～128的光衰通道确定为第一筛选光衰通道；或：
130.对olt基于编号为65～128的光衰通道进行检测，若不存在流氓onu，则表明编号为65～128的光衰通道中不存在与长发光流氓onu对应的目标光衰通道；因此，将编号为1～64的光衰通道确定为第一筛选光衰通道。
131.进一步地，所述对所述第一排查光衰通道进行检测，若存在所述流氓onu，则将所述第一排查光衰通道确定为第一筛选光衰通道后，还包括：
132.将所述第一排查光衰通道的每个所述光衰通道的所述衰减值由所述工作衰减值调整到所述衰减值的阈值；
133.将第一隔离光衰通道的每个所述光衰通道的所述衰减值从所述衰减值的阈值调整到所述工作衰减值，获得第一恢复光衰通道；
134.对所述第一恢复光衰通道进行检测，若存在所述流氓onu，则将所述第一恢复光衰通道确定为第一选择光衰通道。
135.本发明的实施例，若长发光流氓onu的个数大于1，则基于上述算法对每个长发光流氓onu进行逐一定位。
136.其中，若对第一恢复光衰通道进行检测后，未发现流氓onu，则将第一恢复光衰通道的每个所述光衰通道的衰减值由工作衰减值再调整到衰减值的阈值，进而实现对第一恢复光衰通道所包括的多个光衰通道进行隔离，避免其影响对其它光衰通道的检测。
137.本发明的实施例，将编号为65～128的光衰通道确定为第一筛选光衰通道后，然后将编号为65～128的光衰通道的每个光衰通道的衰减值由工作衰减值调整到衰减值的阈值，进而实现对编号为65～128的光衰通道进行隔离，以避免编号为65～128的光衰通道影响对编号为1～64的光衰通道检测；
138.然后，将编号为1～64的光衰通道的每个光衰通道的衰减值由衰减值的阈值调整到之前的工作衰减值，对编号为1～64的光衰通道进行检测，若存在流氓onu，则表明编号为1～64的光衰通道中存在与长发光流氓onu对应的目标光衰通道，并将编号为1～64的光衰通道确定为第一选择光衰通道；若不存在流氓onu，则表明编号为1～64的光衰通道中不存在与长发光流氓onu对应的目标光衰通道，并将编号为1～64的光衰通道的衰减值由工作衰减值调整到衰减值的阈值，以便于实现对编号为1～64的光衰通道重新进行隔离，并不再对
编号为1～64的光衰通道是否存在流氓onu进行检测，直至流程终止。
139.步骤s5：基于所述排查算法以及所述衰减值的阈值对所述第m筛选光衰通道进行第m+1次分类，直至确定与所述长发光流氓onu对应的目标光衰通道；其中，m为正整数。
140.具体的，所述基于所述排查算法以及所述衰减值的阈值对所述第m筛选光衰通道进行第m+1次分类，直至确定与所述长发光流氓onu对应的目标光衰通道，包括：
141.基于所述排查算法以及所述衰减值的阈值对所述第m筛选光衰通道进行m+1次分类后，获得第m+1隔离光衰通道以及第m+1排查光衰通道；
142.对所述第m+1排查光衰通道进行检测，若存在所述流氓onu，则将所述第m+1排查光衰通道确定为所述目标光衰通道；或
143.对所述第m+1排查光衰通道进行检测，若不存在所述流氓onu，则将所述第m+1隔离光衰通道确定为所述目标光衰通道。
144.本发明的实施例，如图4所示，在确定了第一筛选光衰通道之后，例如，第一筛选光衰通道包括：编号为65～128的光衰通道；
145.然后，基于二分法以及衰减值的阈值对编号为65～128的光衰通道进行第二次分类，将编号为65～96的光衰通道的工作衰减值调整为衰减值的阈值，进而获得第二隔离光衰通道；基于未对工作衰减值进行调整的编号为97～128的光衰通道确定为第二排查光衰通道；
146.olt基于编号为65～96的光衰通道接收到的接收光功率为0，因此，对olt基于编号为97～128的光衰通道进行检测，若不存在流氓oun，则表明编号为97～128的光衰通道中不存在与长发光流氓onu对应的目标光衰通道；因此，将编号为65～96的光衰通道确定为第二筛选光衰通道。
147.然后，基于二分法以及衰减值的阈值对编号为65～96的光衰通道进行第三次分类，将编号为65～80的光衰通道的工作衰减值调整为衰减值的阈值，进而获得第三隔离光衰通道；基于未对工作衰减值进行调整的编号为81～96的光衰通道确定为第三排查光衰通道；
148.olt基于编号为65～80的光衰通道接收到的接收光功率为0，因此，对olt基于编号为81～96的光衰通道进行检测，若存在流氓onu，则表明编号为81～96的光衰通道中存在与长发光流氓onu对应的目标光衰通道，因此，将编号为81～96的光衰通道确定为第三筛选光衰通道。
149.进一步地，基于二分法以及衰减值的阈值对编号为81～96的光衰通道进行第四次分类，将编号为81～88的光衰通道的工作衰减值调整为衰减值的阈值，进而获得第四隔离光衰通道；基于未对工作衰减值进行调整的编号为89～96的光衰通道确定为第四排查光衰通道；
150.olt基于编号为81～88的光衰通道接收到的接收光功率为0，因此，对olt基于编号为89～96的光衰通道进行检测，若存在流氓onu，则表明编号为89～96的光衰通道中存在与长发光流氓onu对应的目标光衰通道，因此，将编号为89～96的光衰通道确定为第四筛选光衰通道。
151.进一步地，基于二分法以及衰减值的阈值对编号为89～96的光衰通道进行第五次分类，将编号为89～92的光衰通道的工作衰减值调整为衰减值的阈值，进而获得第五隔离
光衰通道；基于未对工作衰减值进行调整的编号为93～96的光衰通道确定为第五排查光衰通道；
152.olt基于编号为89～92的光衰通道接收到的接收光功率为0，因此，对olt基于编号为93～96的光衰通道进行检测，若存在流氓onu，则表明编号为93～96的光衰通道中存在与长发光流氓onu对应的目标光衰通道，因此，将编号为93～96的光衰通道确定为第五筛选光衰通道。
153.进一步地，基于二分法以及衰减值的阈值对编号为93～96的光衰通道进行第六次分类，将编号为93～94的光衰通道的工作衰减值调整为衰减值的阈值，进而获得第六隔离光衰通道；基于未对工作衰减值进行调整的编号为95～96的光衰通道确定为第六排查光衰通道；
154.olt基于编号为93～94的光衰通道接收到的接收光功率为0，因此，对olt基于编号为95～96的光衰通道进行检测，若存在流氓onu，则表明编号为95～96的光衰通道中存在与长发光流氓onu对应的目标光衰通道，因此，将编号为95～96的光衰通道确定为第六筛选光衰通道。
155.进一步地，基于二分法以及衰减值的阈值对编号为95～96的光衰通道进行第七次分类，将编号为95的光衰通道的工作衰减值调整为衰减值的阈值，进而获得第七隔离光衰通道；基于未对工作衰减值进行调整的编号为95～96的光衰通道确定为第七排查光衰通道；
156.olt基于编号为95的光衰通道接收到的接收光功率为0，因此，对olt基于编号为96的光衰通道进行检测，若不存在流氓onu，则表明编号为95的光衰通道中存在与长发光流氓onu对应的目标光衰通道，因此，将编号为95的光衰通道确定目标光衰通道。
157.然后，将编号为95的光衰通道的衰减值调整到衰减值的阈值，也即olt基于编号为95的光衰通道接收到的接收光功率为0，避免编号为95的光衰通道影响其它光衰通道的正常通信，然后将其它光衰通道的衰减值调整到工作衰减值，进而恢复正常onu的通信业务，并终止流程。
158.另外，若长发光流氓onu的个数大于1，则基于上述算法对每个长发光流氓onu进行定位。
159.本发明的实施例，基于光衰通道以及oun的一一对应关系，可以实现在ms级快速隔离定位长发光流氓onu；且在排查的过程中，不需要对正常的onu进行断电，还可以实现正常的onu快速恢复通信业务。
160.如图5所示，本发明的实施例还提供一种故障排查装置500，包括：
161.连接单元501，用于olt将每个onu与一个光衰通道连接，并获取n个所述光衰通道的工作衰减值；其中，n为正整数；
162.检测单元502，用于所述olt对每个所述onu的工作状态进行检测；
163.分类单元503，用于若存在长发光流氓onu，则基于排查算法以及衰减值的阈值对n个所述光衰通道进行第一次分类，获得第一隔离光衰通道以及第一排查光衰通道；
164.排查单元504，用于对所述第一排查光衰通道进行检测，获得检测结果，并基于所述检测结果确定第一筛选光衰通道；
165.确定单元505，用于所述基于所述排查算法以及所述衰减值的阈值对第m筛选光衰
通道进行第m+1次分类，直至确定与所述长发光流氓onu对应的目标光衰通道；其中，m为正整数。
166.可选的，所述olt将每个onu与一个光衰通道连接，并获取每个所述光衰通道的工作衰减值，包括：
167.所述olt将每个onu与一个所述光衰通道连接，形成n条信号传输的链路；
168.所述olt每个所述onu基于所述链路返回的初始接收光功率；
169.所述olt获取每个所述工作衰减值的初始衰减值，并基于所述初始接收光功率对所述初始衰减值进行调整，获得所述工作衰减值。
170.可选的，所述olt对每个所述onu的工作状态进行检测，包括：
171.所述olt对每个所述onu的工作状态进行第一检测；
172.若存在流氓onu，则关闭每个所述onu；
173.对所述olt的接收光功率进行第二检测；
174.若所述接收光功率的值大于所述接收光功率的阈值，则确定存在所述长发光流氓onu。
175.可选的，所述若存在长发光流氓onu，则基于排查算法以及所述衰减值的阈值对n个所述光衰通道进行第一次分类，获得第一隔离光衰通道以及第一排查光衰通道，包括：
176.若存在所述长发光流氓onu，则选择预设数量的所述光衰通道；
177.将所述预设数量的所述光衰通道的所述工作衰减值调整为所述衰减值的阈值，获得所述第一隔离光衰通道；
178.基于未对所述工作衰减值进行调整的多个所述光衰通道，获得所述第一排查光衰通道。
179.可选的，所述对所述第一排查光衰通道进行检测，获得检测结果，并基于所述检测结果确定第一筛选光衰通道，包括：
180.对所述第一排查光衰通道进行检测，若存在所述流氓onu，则将所述第一排查光衰通道确定为第一筛选光衰通道；或
181.对所述第一排查光衰通道进行检测，若不存在所述流氓onu，则将所述第一隔离光衰通道确定为所述第一筛选光衰通道。
182.可选的，所述对所述第一排查光衰通道进行检测，若存在所述流氓onu，则将所述第一排查光衰通道确定为第一筛选光衰通道后，还包括：
183.将所述第一排查光衰通道的每个所述光衰通道的所述衰减值由所述工作衰减值调整到所述衰减值的阈值；
184.将第一隔离光衰通道的每个所述光衰通道的所述衰减值从所述衰减值的阈值调整到所述工作衰减值，获得第一恢复光衰通道；
185.对所述第一恢复光衰通道进行检测，若存在所述流氓onu，则将所述第一恢复光衰通道确定为第一选择光衰通道。
186.可选的，所述所述基于所述排查算法以及所述衰减值的阈值对所述第m筛选光衰通道进行第m+1次分类，直至确定与所述长发光流氓onu对应的目标光衰通道，包括：
187.基于所述排查算法以及所述衰减值的阈值对所述第m筛选光衰通道进行m+1次分类后，获得第m+1隔离光衰通道以及第m+1排查光衰通道；
188.对所述第m+1排查光衰通道进行检测，若存在所述流氓onu，则将所述第m+1排查光衰通道确定为所述目标光衰通道；或
189.对所述第m+1排查光衰通道进行检测，若不存在所述流氓onu，则将所述第m+1隔离光衰通道确定为所述目标光衰通道。
190.可选的，所述排查算法为二分法。
191.本发明的实施例还提供一种电子设备，包括处理器、存储器以及存储在所述存储器中且被配置为由所述处理器执行的计算机程序，所述处理器执行所述计算机程序时实现如上所述的方法。
192.本发明的实施例还提供一种计算机可读存储介质，所述计算机可读存储介质包括存储的计算机程序，其中，在所述计算机程序运行时控制所述计算机可读存储介质所在设备执行如上所述的方法。
193.另外，本发明实施例的装置的其他构成及作用对本领域的技术人员来说是已知的，为减少冗余，此处不做赘述。
194.需要说明的是，在流程图中表示或在此以其他方式描述的逻辑和/或步骤，例如，可以被认为是用于实现逻辑功能的可执行指令的定序列表，可以具体实现在任何计算机可读介质中，以供指令执行系统、装置或设备(如基于计算机的系统、包括处理器的系统或其他可以从指令执行系统、装置或设备取指令并执行指令的系统)使用，或结合这些指令执行系统、装置或设备而使用。就本说明书而言，"计算机可读介质"可以是任何可以包含、存储、通信、传播或传输程序以供指令执行系统、装置或设备或结合这些指令执行系统、装置或设备而使用的装置。计算机可读介质的更具体的示例(非穷尽性列表)包括以下：具有一个或多个布线的电连接部(电子装置)，便携式计算机盘盒(磁装置)，随机存取存储器(ram)，只读存储器(rom)，可擦除可编辑只读存储器(eprom或闪速存储器)，光纤装置，以及便携式光盘只读存储器(cdrom)。另外，计算机可读介质甚至可以是可在其上打印所述程序的纸或其他合适的介质，因为可以例如通过对纸或其他介质进行光学扫描，接着进行编辑、解译或必要时以其他合适方式进行处理来以电子方式获得所述程序，然后将其存储在计算机存储器中。
195.应当理解，本发明的各部分可以用硬件、软件、固件或它们的组合来实现。在上述实施方式中，多个步骤或方法可以用存储在存储器中且由合适的指令执行系统执行的软件或固件来实现。例如，如果用硬件来实现，和在另一实施方式中一样，可用本领域公知的下列技术中的任一项或他们的组合来实现：具有用于对数据信号实现逻辑功能的逻辑门电路的离散逻辑电路，具有合适的组合逻辑门电路的专用集成电路，可编程门阵列(pga)，现场可编程门阵列(fpga)等。
196.在本说明书的描述中，参考术语“一个实施例”、“一些实施例”、“示例”、“具体示例”、或“一些示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本发明的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。
197.在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时
针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
198.此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。在本发明的描述中，“多个”的含义是至少两个，例如两个，三个等，除非另有明确具体的限定。
199.在本发明中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本发明中的具体含义。
200.在本发明中，除非另有明确的规定和限定，第一特征在第二特征“上”或“下”可以是第一和第二特征直接接触，或第一和第二特征通过中间媒介间接接触。而且，第一特征在第二特征“之上”、“上方”和“上面”可是第一特征在第二特征正上方或斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”可以是第一特征在第二特征正下方或斜下方，或仅仅表示第一特征水平高度小于第二特征。
201.尽管上面已经示出和描述了本发明的实施例，可以理解的是，上述实施例是示例性的，不能理解为对本发明的限制，本领域的普通技术人员在本发明的范围内可以对上述实施例进行变化、修改、替换和变型。
