一种自调温式温室的制作方法

本发明涉及一种温室，特别是一种自调温式温室，属于太阳能利用技术领域。

背景技术：

太阳能作为一种清洁、无污染的可再生能源，其开发和利用被认为世界能源战略的重要组成部分。太阳能热水器已经成功的商业化，如何更有效的利用太阳能，成为了各国科学家致力研究的内容。

温室能够透光和保温，被广泛用来栽培植物。在不适宜植物生长的季节，温室能提供生育期和增加产量，多用于低温季节喜温蔬菜、花卉、林木等植物栽培或育苗等。

日光温室是温室的重要形式之一，前坡面夜间用保温被覆盖，东、西、北三面为围护墙体的单坡面塑料温室。其雏型是单坡面玻璃温室，前坡面透光覆盖材料用塑料膜代替玻璃即演化为日光温室。日光温室的特点是保温好、投资低、节约能源，得到了迅速的发展。

目前的日光温室主要用于冬季白天提升温室内温度，虽然温室具有一定的保温作用，但夜晚温室内温度偏低，尤其是冬季，不利于温室内植物的生产，而在其他季节，由于温室的影响，白天太阳照射下，会造成温室内温度过高，同样不利于植物的生长。故一些温室加设了采暖装置和降温设施，这些装置不仅显著增加了温室的初投资，也带来了较高的运行费用，浪费能源的同时，也降低了农作物栽培的利润。

技术实现要素：

本发明的目的在于克服上述现有相关温室的缺陷，提供了一种可自动调温、无能耗、结构简单成本低的温室。

为解决上述技术问题，本专利提供的技术方案为：采用一种自调温式温室，包括南墙、北墙、遮光棚、透光棚、调温水箱；北墙高于南墙，北墙的上端与遮光棚的北端连接，遮光棚的南端与透光棚的北端连接，透光棚的南端与南墙的上端连接，遮光棚和透光棚朝南倾斜，调温水箱放置于温室内部的地面上，并依靠于北墙。

作为本发明的一种改进，所述的北墙嵌有长方体状的湿帘，所述的南墙嵌有长方体状的风机，湿帘高于调温水箱。

作为本发明的一种改进，所述的遮光棚上表面覆有光伏板，光伏板通过线路连接风机。

作为本发明的一种改进，所述的透光棚的材质采用玻璃或透光塑料膜。

作为本发明的一种改进，所述的调温水箱为长方体状，调温水箱的南表面涂有太阳能吸热涂层，调温水箱通过管道连接湿帘。

相对于现有技术，本发明中所述的温室具有如下优势：1）该温室利用不同季节太阳高度角的不同，通过遮光棚的遮挡，改变太阳光照射到调温水箱的面积，从而实现在夏季时，太阳光照射不到调温水箱，调温水箱储存冷水；冬季时，太阳光覆盖调温水箱，调温水箱储存热水，进而利用调温水箱对温室进行调温。2）调温水箱白天吸收太阳能储存在水箱里，到了夜晚，可以散发热量提高温室内的温度。3）调温水箱采用竖式长方体结构，提高单位面积的储水量；调温水箱涂有太阳能吸热徐层，提高调温水箱对太阳能的吸收率。4）温室设置了湿帘和风机，在夏季时通过调节水箱的冷水在湿帘风机的运行下降低温室内的温度。5）遮光棚上覆盖了光伏板，充分利用了温室遮光棚的无效采光面积，光伏板发电带动风机运行，太阳光最强的时候正是温室需要降温的时候，有较好的时间匹配性。在风机不需要运行的时候，光伏板产生的电能用来蓄水或照明。6）该装置自调温效果好，无需消耗能源，结构简单、初投资和使用成本低，推广潜力大。

附图说明

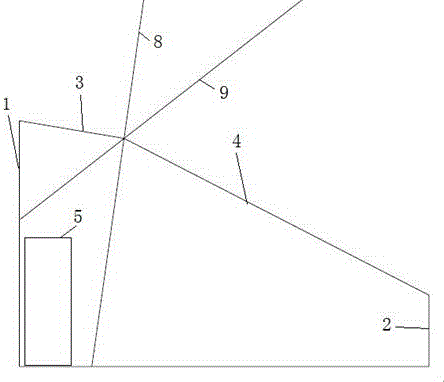

图1是自调温式温室的结构示意图；

图2是自调温式温室的剖面示意图。

其中：1是北墙、2是南墙、3是遮光棚、4是透光棚、5是调温水箱、6是湿帘、7是风机、8是夏至时太阳光线、9是冬至时太阳光线。

具体实施方式

实施例1：参见图1-图2，采用一种自调温式温室，包括北墙1、南墙2、遮光棚3、透光棚4、调温水箱5；北墙1高于南墙2，北墙1的上端与遮光棚3的北端连接，遮光棚3的南端与透光棚4的北端连接，透光棚4的南端与南墙2的上端连接，遮光棚3和透光棚4朝南倾斜，调温水箱5放置于温室内部的地面上，并依靠于北墙1。

实施例2：参见图1-图2，作为本发明的一种改进，所述的北墙1嵌有长方体状的湿帘6，所述的南墙2嵌有长方体状的风机7，湿帘6高于调温水箱5。其余结构和优点与实施例1完全相同。

实施例3：参见图1-图2，作为本发明的一种改进，所述的遮光棚3上表面覆有光伏板，光伏板通过线路连接风机7。其余结构和优点与实施例1完全相同。

实施例4：参见图1-图2，作为本发明的一种改进，所述的透光棚3的材质采用玻璃或透光塑料膜。其余结构和优点与实施例1完全相同。

实施例5：参见图1-图2，作为本发明的一种改进，所述的调温水箱5为长方体状，调温水箱5的南表面涂有太阳能吸热涂层，调温水箱5通过管道连接湿帘6。其余结构和优点与实施例1完全相同。

工作原理和过程：参见图1-图2，夏季时，太阳光透过透光棚4照射到温室的种植地面上，调温水箱5内照射不到太阳光，水箱内水的温度较低，通过管道输送到湿帘6；太阳光照射到遮光棚3上的光伏板，产生电能带动风机7运转，促进湿帘6上冷水的蒸发，进而实现温室内空气温度的下降。

东季白天时，太阳光透过透光棚4照射到温室的种植地面上和调温水箱5上，调温水箱5的太阳能吸热涂层吸收太阳能，转化为热能提高调温水箱5内水的温度，到了夜晚，调温水箱5向温室内释放储存的热量，进而提高了温室内空气的温度。温室的升温和降温调节不需要提供电能或其他能源。

在风机7不需要运行的时候，光伏板产生的电能用来蓄水或照明。

本发明还可以将实施例2、3、4、5所述技术特征中的至少一个与实施例1组合，形成新的实施方式。

需要说明的是上述实施例仅仅是本发明的较佳实施例，并没有用来限定本发明的保护范围，本发明的保护范围以权利要求书为准。
