一种具有移动喷灌功能的花卉种植大棚的制作方法

本发明涉及花卉种植技术领域，具体为一种具有移动喷灌功能的花卉种植大棚。

背景技术：

在花卉种植过程中，经常会使用到大棚，现有的大棚仅仅起到一个温室空间，要么无法对大棚内的花卉进行灌溉，要么在进行灌溉时，往往需要很多个喷洒器，而且没有喷洒器都是固定安装，其喷洒器无法移动，为了达到大棚内花卉的全部灌溉，就需要很多个喷洒器，这样不利于节约成本，复杂的管道排布，增加了施工人员的工作难度，于是我们提出一种具有移动喷灌功能的花卉种植大棚。

技术实现要素：

本发明的目的在于提供一种具有移动喷灌功能的花卉种植大棚，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种具有移动喷灌功能的花卉种植大棚，包括大棚本体和水箱，所述水箱固定安装在大棚本体的内侧壁上，所述大棚本体内设置有育苗床，所述育苗床的一侧设置有驱动装置，所述育苗床的上方设置有灌溉水管，且灌溉水管的入水端通过供水软管与水箱的出水口连通，供水软管上安装有水泵，所述灌溉水管的另一端为封闭端，且灌溉水管的封闭端通过连接杆与驱动装置连接。

所述驱动装置包括电机和导轨，所述导轨为中空结构，且导轨的内腔设置为导槽，所述导槽的一侧壁上固定安装有齿条，且导槽内还设置有与该齿条啮合的齿轮，所述电机通过转轴与导槽内的齿轮连接，所述电机的底部四角均通过支撑杆连接有滑轮，且该滑轮与导轨上表面的滑槽滑动连接。

优选的，所述灌溉水管侧面上等距离设置有不少于四个出水口，且每个出水口的底部均安装有灌溉喷头。

优选的，所述连接杆的两端分别与电机的上表面和灌溉水管的封闭端连接。

优选的，所述导轨的顶部开设有条形的转轴通道，且转轴的底端贯穿转轴通道且延伸至导槽内与齿轮连接。

优选的，所述导槽的上表面开设有两个条形滑槽，且两个条形滑槽对称设置在转轴通道的两侧。

与现有技术相比，本发明的有益效果是：该具有移动喷灌功能的花卉种植大棚结构简单，使用方便，该大棚不需要多个喷洒器，也不需要复杂的管道排布，节约了大量的成本，只需通过水泵将水箱内的水输送至灌溉水管内，再由驱动装置驱动灌溉水管在育苗床上来回移动，即可完成对育苗床上的花卉灌溉，减轻了工作人员的工作难度。

附图说明

图1为本发明结构示意图；

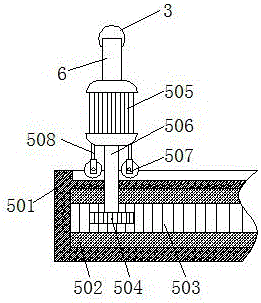

图2为本发明驱动装置结构示意图；

图3为本发明导轨俯视图。

图中：1大棚本体、2水箱、21供水软管、22水泵、3灌溉水管、3灌溉喷头、4育苗床、5驱动装置、501导轨、502导槽、503齿条、504齿轮、505电机、506转轴、507滑轮、508支撑杆、509条形滑槽、510转轴通道、6连接杆。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种技术方案：一种具有移动喷灌功能的花卉种植大棚，包括大棚本体1和水箱2，水箱2固定安装在大棚本体1的内侧壁上，大棚本体1内设置有育苗床4，育苗床4的一侧设置有驱动装置5，育苗床4的上方设置有灌溉水管3，灌溉水管3侧面上等距离设置有不少于四个出水口，且每个出水口的底部均安装有灌溉喷头31，且灌溉水管3的入水端通过供水软管21与水箱2的出水口连通，供水软管21上安装有水泵22，供水软管21的长度为二十至三十米，能够满足灌溉水管3在大棚本体1内来回移动，能够确保不会出现拉扯的情况，灌溉水管3的另一端为封闭端，且灌溉水管3的封闭端通过连接杆6与驱动装置5连接，连接杆6的两端分别与电机505的上表面和灌溉水管3的封闭端连接。

驱动装置5包括电机505和导轨501，导轨501为中空结构，且导轨501的内腔设置为导槽502，导槽502的一侧壁上固定安装有齿条503，且导槽502内还设置有与该齿条503啮合的齿轮504，电机505通过转轴506与导槽502内的齿轮504连接，导轨501的顶部开设有条形的转轴通道510，该转轴通道510呈条形，且贯穿设置在导轨501的顶部，能够满足转轴506来回移动，且转轴506的底端贯穿转轴通道510且延伸至导槽502内与齿轮504连接，电机505的底部四角均通过支撑杆508连接有滑轮507，且该滑轮507与导轨501上表面的滑槽509滑动连接，支撑杆508与滑轮507能够使电机505沿导轨501的条形滑槽509滑动，且支撑杆508能够起到支撑作用，不至于让电机505悬空，导槽502的上表面开设有两个条形滑槽509，且两个条形滑槽509对称设置在转轴通道510的两侧。

工作原理：需要对育苗床4上花卉灌溉使，打开水泵22，将水箱2内的水通过供水软管21输送到灌溉水管3内，再打开电机505，通过电机505上的转轴506带动齿轮504转动，使齿轮504沿着导轨501内的齿条503向前移动，灌溉水管3中的水由灌溉喷头31喷洒出，完成对育苗床4上花卉的灌溉。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
