一种皂角刺树枝蜡封单板盛放装置的制作方法

本发明涉及农业设备领域，尤其是涉及一种皂角刺树枝蜡封单板盛放装置。

背景技术：

公知的，皂角刺是我们日常生活中经常使用的一种中药材植物，种植或嫁接皂角刺的时候如果没有很好的保存皂角树枝的活性，那么种植或嫁接皂角刺的成活率都非常低，所以需要将采摘下来的皂角刺树枝进行蜡封处理，蜡封之后使得皂角刺树枝活性好，非常利于后期的种植或嫁接，但是由于皂角刺树枝尖刺较多不好拿放，不但容易造成工作人员在蜡封过程中工作效率低下，而且容易扎伤到工作人员，非常不利于企业的日常工作。

技术实现要素：

为了克服背景技术中的不足，本发明公开了一种皂角刺树枝蜡封单板盛放装置，本发明通过在箱体上设置移动装置、固定装置、伸缩杆和卡块，以此来达到快速拿放皂角刺树枝并进行封蜡的目的。

为了实现所述发明目的，本发明采用如下技术方案：

一种皂角刺树枝蜡封单板盛放装置，包括箱体、移动装置、固定装置、卡块和伸缩杆，在箱体上设有移动装置，移动装置由拉手、连接杆、固定块和滑轮构成，箱体的底部面上设有滑轮，箱体的一端面上设有固定块，固定块上设有连接杆，连接杆上设有拉手，箱体的两端均设有伸缩杆，伸缩杆上设有卡块，卡块与固定装置相连接，固定装置由固定板、固定孔、把手和轴构成，固定板上设有固定孔，固定板的两端均设有把手，两个把手上均设有轴，固定装置通过轴与卡块相连接。

所述箱体为长方型结构，箱体的上部设有出口，箱体的两端顶部中心位置均设有伸缩杆，箱体的底部面上的4个边角处均设有滑轮，4个滑轮呈对称结构进行设置，箱体的一端面上靠近底部的位置设有固定块。

所述伸缩杆为圆柱型或棱柱型结构，伸缩杆为可上下伸缩结构，两个伸缩杆呈对称结构进行设置，两个伸缩杆的一端分别与箱体两端的顶部相连接，两个伸缩杆的另一端均设有卡块。

所述卡块为环装结构，两个卡块呈对称结构进行设置，两个卡块分别与固定板两端的把手上的轴相连接。

所述固定板为长方型结构，固定板上均匀设有若干个固定孔，固定孔呈隔列对称结构进行设置，固定板的两端均设有把手，固定板加上两端把手的总长度小于或等于箱体上部出口的长度。

所述把手为长方型结构，两个把手呈对称结构进行设置，两个把手的一端与固定板相连接，两个把手另一端的中心位置均设有轴。

所述轴为圆柱形结构，两个轴呈对称结构进行设置，两个轴的一端与把手相连接，两个轴的另一端通过卡块与分别与两个伸缩杆相连接。

所述固定块为长方型结构，固定块的一侧与箱体相连接，固定块的另一侧上设有连接杆，连接杆的一端与固定块相连接，连接杆的另一端与拉手相连接。

由于采用了上述技术方案，本发明具有如下有益效果：

本发明所述的一种皂角刺树枝蜡封单板盛放装置，包括箱体、移动装置、固定装置、卡块和伸缩杆，通过在箱体上设置移动装置、固定装置、伸缩杆和卡块，以此来达到快速拿放皂角刺树枝并进行封蜡的目的；本发明结构简单、操作便捷，不但可以快速的将采摘下来的皂角刺树枝进行封蜡处理，而且可以防止在拿放过程中扎伤工作人员，提高了封蜡的工作效率，极大的方便了工作人员的工作。

【附图说明】

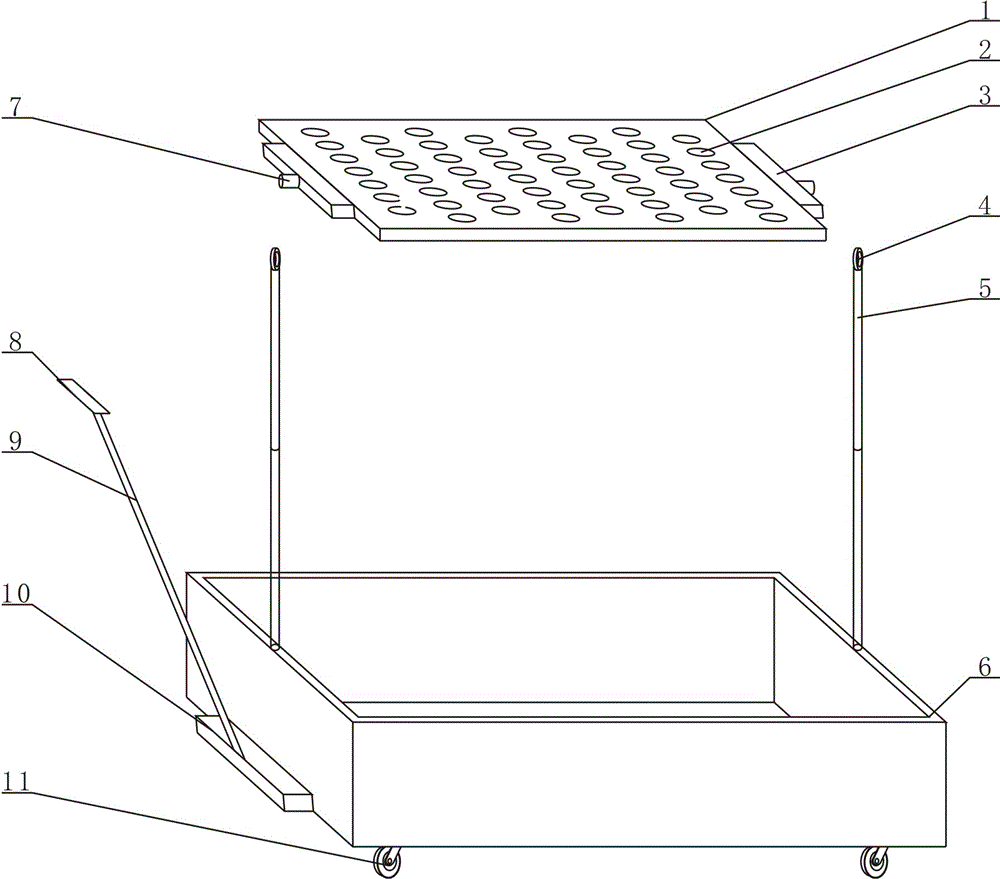

图1为本发明的立体结构示意图；

图中：1、固定板；2、固定孔；3、把手；4、卡块；5、伸缩杆；6、箱体；7、轴；8、拉手；9、连接杆；10、固定块；11、滑轮。

【具体实施方式】

通过下面的实施例可以详细的解释本发明，公开本发明的目的旨在保护本发明范围内的一切技术改进。

结合附图1所述的一种皂角刺树枝蜡封单板盛放装置，包括箱体6、移动装置、固定装置、卡块4和伸缩杆5，在箱体6上设有移动装置，移动装置由拉手8、连接杆9、固定块10和滑轮11构成，箱体6的底部面上设有滑轮11，箱体6的一端面上设有固定块10，固定块10上设有连接杆9，连接杆9上设有拉手8，箱体6的两端均设有伸缩杆5，伸缩杆5上设有卡块4，卡块4与固定装置相连接，固定装置由固定板1、固定孔2、把手3和轴7构成，固定板1上设有固定孔2，固定板1的两端均设有把手3，两个把手3上均设有轴7，固定装置通过轴7与卡块4相连接。

所述箱体6为长方型结构，箱体6的上部设有出口，箱体6的两端顶部中心位置均设有伸缩杆5，箱体6的底部面上的4个边角处均设有滑轮11，4个滑轮11呈对称结构进行设置，箱体6的一端面上靠近底部的位置设有固定块10。

所述伸缩杆5为圆柱型或棱柱型结构，伸缩杆5为可上下伸缩结构，两个伸缩杆5呈对称结构进行设置，两个伸缩杆5的一端分别与箱体6两端的顶部相连接，两个伸缩杆5的另一端均设有卡块4。

所述卡块4为环装结构，两个卡块4呈对称结构进行设置，两个卡块4分别与固定板1两端的把手3上的轴7相连接。

所述固定板1为长方型结构，固定板1上均匀设有若干个固定孔2，固定孔2呈隔列对称结构进行设置，固定板1的两端均设有把手3，固定板1加上两端把手3的总长度小于或等于箱体6上部出口的长度。

所述把手3为长方型结构，两个把手3呈对称结构进行设置，两个把手3的一端与固定板1相连接，两个把手3另一端的中心位置均设有轴7。

所述轴7为圆柱形结构，两个轴7呈对称结构进行设置，两个轴7的一端与把手3相连接，两个轴7的另一端通过卡块4与分别与两个伸缩杆5相连接。

所述固定块10为长方型结构，固定块10的一侧与箱体6相连接，固定块10的另一侧上设有连接杆9，连接杆9的一端与固定块10相连接，连接杆9的另一端与拉手8相连接。

实施本发明所述的一种皂角刺树枝蜡封单板盛放装置，在使用时，先将箱体6通过移动装置推到工作场地，将蜡汁放入箱体6中，然后将皂角刺树枝对应插入固定板1上的固定孔2中，将固定板1两端把手3上的轴7固定在卡块4上，将固定板1通过伸缩杆5下降至箱体6出口处，将皂角刺树枝的一端插入蜡汁进行封蜡处理，然后将固定板1通过伸缩杆5上升到合适高度翻转固定板1，再将固定板1通过伸缩杆5下降到箱体6上部的出口处，将皂角刺树枝的另一端进行封蜡处理就可以了。

本发明未详述部分为现有技术，尽管结合优选实施方案具体展示和介绍了本发明，具体实现该技术方案方法和途径很多，以上所述仅是本发明的优选实施方式，但所属领域的技术人员应该明白，在不脱离所附权利要求书所限定的本发明的精神和范围内，在形式上和细节上可以对本发明做出各种变化，均为本发明的保护范围。
