一种便携式植物叶片标本采集与压制夹的制作方法

本发明属于教学及野外采集用具领域，尤其涉及一种便携式植物叶片标本采集与压制夹。

背景技术：

现有木制植物标本夹包括两片木制夹板(长40cm，宽30cm)、吸水纸和捆绑绳，体积大、重量大、难于绑缚、携带不便，不能直接用于标本采集，标本压制过程中需要更换吸水纸，不能避免标本的散乱和混杂，标本压制好后需装入标本袋中，耗时耗力。

技术实现要素：

本发明的目的在于提供一种便携式植物叶片标本采集与压制夹，旨在解决现有木制植物叶片标本夹标本采集与压制分离；标本压制过程中吸水纸更换及标本散乱和混杂；携带不便、操作繁琐的问题。

本发明是这样实现的，一种便携式植物叶片标本采集与压制夹，所述便携式植物叶片标本采集与压制夹包括硬质塑料面板、硬质塑料底板、标本袋、活页圈、可调式弹性捆绑带、铆钉、铁质挂钩和D形环；所述面板、底板和标本袋一端均开设有多个孔道；活页圈贯穿孔道装订；标本袋的另一端设有内折边；可调式弹性捆绑带一端带铁质挂钩，另一端带铁质D形环；D形环端用铆钉固定于硬质塑料面板上表面。

进一步，面板和底板均选用厚度为2mm～4mm的硬质塑料，面板的宽度和底板的宽度均为22cm～27cm，面板的长度为面板宽度的1.3倍；底板的长度为底板宽度的1.3倍。

进一步，标本袋选用加厚吸水纸制作，标本袋的一端设有内折边，另三端密封；长宽尺寸比面板和底板的尺寸小1cm；所述标本袋设置有多个，多个标本袋置于面板和底板中间，且标本袋的四周边缘与面板和底板的四周边缘相距0.5cm。

进一步，所述D形环端用铆钉固定于面板上表面中间距长边缘1/3处。

本发明提供的便携式植物叶片标本采集与压制夹，该标本采集与压制夹使用方便，野外采集植物叶片标本后可直接平整的放于标本袋中，完成采集后直接用可调式弹性捆绑带进行捆绑压制标本。活页圈打开后可直接对标本袋进行晾晒或重新装订，避免了标本压制过程中吸水纸的更换及标本的散乱和混杂。本发明结构简易、携带方便，实现标本采集与压制一体化，省时省力，弥补了标本采集与压制分离的缺点。

附图说明

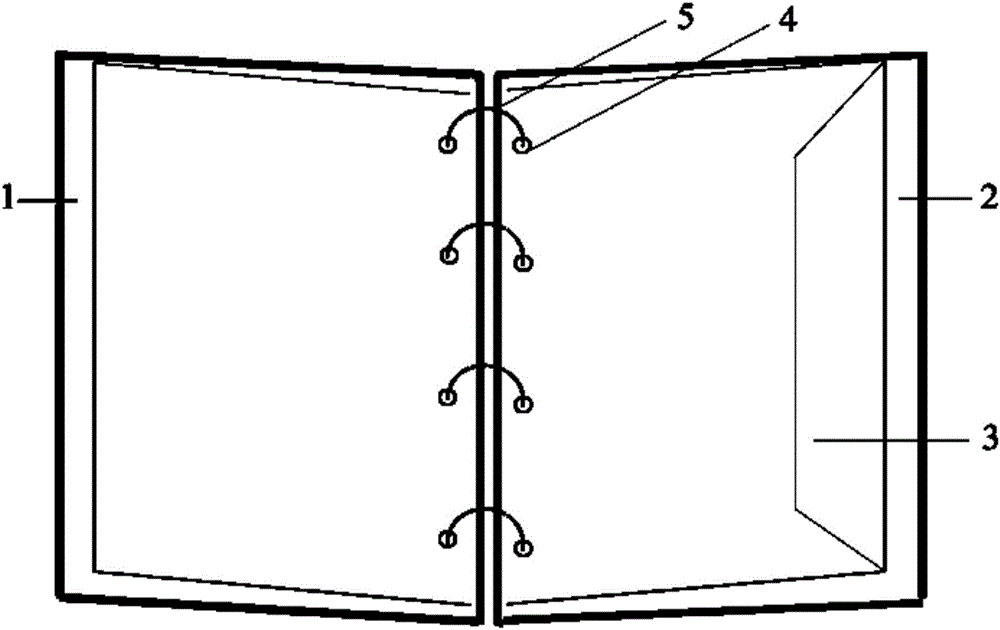

图1是本发明实施例提供的便携式植物叶片标本采集与压制夹结构示意图；

图2是本发明实施例提供的面板上表面结构示意图。

图中：1、硬质塑料面板；2、硬质塑料底板；3、标本袋；4、孔道；5、活页圈；6、可调式弹性捆绑带；7、铁质挂钩；8、D形环；9、铆钉。

具体实施方式

为了使本发明的目的、技术方案及优点更加清楚明白，以下结合实施例，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。

下面结合附图对本发明的应用原理作详细描述。

如图1和图2所示，本发明实施例提供的便携式植物叶片标本采集与压制夹包括硬质塑料面板1、硬质塑料底板2、标本袋3、活页圈5、可调式弹性捆绑带6、铆钉9、铁质挂钩7和D形环8，所述面板、底板和标本袋形状相同，一端均预设多个对应孔道4，活页圈贯穿孔道4装订；标本袋一端设有内折边；弹性捆绑带一端带铁质挂钩，另一端带铁质D形环，D形环端用铆钉固定于硬质塑料面板上表面。

面板1和底板2选用厚度为2mm～4mm的硬质塑料，二者尺寸相同，宽度为22cm～27cm，长度为宽度的1.3倍；

标本袋3选用加厚吸水纸制作，一端设有内折边，另三端密封，长宽尺寸约比面板1和底板2的尺寸小1cm，多个标本袋3置于面板1和底板2中间，且边缘与面板1和底板2的四周边缘相距0.5cm，在面板1、底板2和标本袋3内折边对应端预设多个对应孔道4，用活页圈5贯穿孔道4进行装订。可调式弹性捆绑带6一端带挂钩7，一端带D形环8，带D形环8端用铆钉9固定于面板1上表面中间距长边缘1/3处。

下面结合工作原理对本发明的应用作进一步描述。

本发明结构简易、携带方便，实现标本采集与压制一体化，省时省力，弥补了标本采集与压制分离的缺点。

该标本夹使用方便，野外采集植物叶片标本后可直接平整的放于标本袋3中，完成采集后直接用可调式弹性捆绑带6进行捆绑压制标本。活页圈5打开后可直接对标本袋进行晾晒或重新装订，避免了标本压制过程中吸水纸的更换及标本的散乱和混杂。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本发明的保护范围之内。
