可视化多功能防腐注射和抽吸装置的制作方法

本发明属于非医疗用防腐处理设备，尤其涉及一种可视化智能防腐注射和抽吸装置。

背景技术：

人在死亡后，因体内细胞中的溶解酶释放出各种蛋白水解酶，使生物大分子逐步降解为小分子而发生自溶。将尸体冷藏入馆后可使腐败放缓，但在入殓后由于失去低温环境，腐败又随之加快，产生不良臭味。在殡葬行业中，专业防腐技术人员通常对遗体进行防腐处理后移交给家属和殡仪馆进行治丧程序。例如，在遗体心脏位置的静脉注射防腐剂，但现有操作工具都是通过直线针头凭经验和感觉寻找静脉血管，对防腐操作人员的技术性和专业性要求极高，胸腔静脉位置因遗体类型而异，故而经常产生无法定位静脉穿刺位置，探刺时间过长，穿刺率低，多次穿刺，易刺穿等各种问题，该种人工直针头穿刺方式难以满足行业需求。

实用新型CN 201216142 Y公开一种“一次性加压注射器”，其中排液管道通过排液软管与针头相连，并利用活塞杆的上下活动向液体瓶内注加气压，使液体从排液管及排液软管向尸体内注射防腐剂；实用新型CN201481890 U公开一种对尸体进行防腐处理的“便携式防腐注射机”，其注射针头与高压泵通过管路相连，高压泵的进液口与储液罐相连，控制面板连接并控制高压泵。上述专利均采用普通直线针头，虽在一定程度实现了机械化和自动化，但仍需要全程人工值守，智能程度较低，操作主观性强，误差率较高，尤其对操作人员专业技术要求很高，行业内可推广性不强。

发明专利CN 104338212 A公开一种“自助式静脉注射器”，包括注射器针头和设置在该注射器针头上的手持部，手持部上安装有针孔摄像头；发明专利CN 103845102 A公开“一种微镜下脊柱硬膜外腔穿刺装置”，其中的刺针出药口前设有微镜摄像头；实用新型CN 202409771 U公开一种“后鼻腔麻醉针”，其中针管的一端呈弯曲状，弯曲角度22-25度，针管弯曲结构背侧设有摄像头安装管，该安装管上连接有针孔摄像头。上述医疗用注射装置将摄像头与注射针结合使用，虽然实现了可视化功能，但由于针头与摄像头的空间位置差异，成像视野与针尖实际操作点之间存在不可避免的偏差，无法完全直观和客观地呈现操作视野，操作手感不强，导致误差率较高，有效防腐成功率低；而对于非医疗性静脉防腐剂注射，由于死亡遗体操作环境的复杂性和特殊性(如机体自溶液化或组织坏死等)，操作难度大，加之遗体防腐专业人员稀少，整个行业成本较高，因此亟需一款具有更高辨识度和操作感的注射设备以降低操作难度，从而降低整个行业用人需求和成本，现有技术尚无法达到。

技术实现要素：

为解决现有技术存在的上述缺陷，本发明提供一种可视化多功能防腐注射和抽吸装置，该装置可进行可视化静脉穿刺和防腐处理，精确定位穿刺点，易教易学，便于操作。

为达到上述目的，本发明采用以下技术方案：

可视化多功能防腐注射和抽吸装置，包括注射针和摄像装置，所述注射针包括针头和用于手持的针管，其特征在于：所述针头的针尖具有斜面，所述针头穿刺部相对于所述针管中心轴线向一侧弯曲呈弧度为40°～50°的弧形，所述斜面朝向同侧；所述摄像装置与所述针管为上下一体或分体可拆卸式连接，所述摄像装置设于所述针头弯曲朝向侧，所述针头穿刺部尖端点位于或靠近所述摄像装置的摄像头镜面垂直中心线；所述针管与送液管路和/或回液管路相通，所述管路上设有隔膜泵；所述摄像装置外接实时动态成像系统。

作为优选，所述针头总长度为30～50mm，弯曲弧度为45°，所述针管长度为150～200mm，所述针头穿刺部尖端点距所述摄像头镜面中心线的距离为0～1mm。

作为优选，所述摄像装置通过设置于所述针管上的插套结构形成可拆卸式插入连接。

作为优选，所述针管包括电动式伸缩套管结构，其上设有控制按钮，以控制所述针头做前后伸缩动作。

作为优选，所述针管包括水平滚珠丝杠和电机驱动装置，并配有控制按钮，以带动所述针管相对于所述摄像装置做前后伸缩动作，或实现所述针管和摄像装置的同步前后伸缩动作。

作为优选，所述针管与送液管路和回液管路分别相通，其中送液管路和回液管路分别连接防腐剂储液箱和废液收集箱，所述管路上还设有电磁流量控制阀和流量传感器。

作为优选，所述送液管路还包括一个连接清洗水的自清洗旁通支路，该支路上设有清洗泵和电磁流量控制阀。

作为优选，所述装置还包括用于控制上述电磁流量控制阀运行参数的控制模块，以实现注射、抽吸和流量控制功能。

作为优选，所述送液管路上设有复合式滤膜过滤器，所复合式滤膜包括微滤膜和超滤膜。

作为优选，所述针头的弯曲段上还设有球囊充液导管，被加压充盈时用于扩张静脉内腔，被加压充盈时用于扩张静脉内腔，以提高防腐剂注射效率。

作为优选，所述实时动态成像系统通过极微型动态成像系统的AV信号转换成TV信号后实现触屏动态图像显示。

本发明具有以下有益效果：

本发明定位于殡葬行业防腐技术难度大、人员素质要求及处理成本高、防腐效率低的弊端，特提供一种集成可视化静脉穿刺、注射、抽取积液、工作参数控制等多种功能于一体的多功能防腐注射和抽吸装置，独创尖端穿刺部带特定弯曲弧度的注射针以及微型摄像头组合，巧妙使得针尖在实时动态操作视野中的位置居中，实际穿刺点与感官视野之间不存在视觉偏差，能最直观和客观地提示操作者进行静脉穿刺技术，操作手感好，便于精确定位穿刺点，实现操作零误差，从而显著提高有效防腐成功率。本发明产品定位于易教易学的特点，即使非专业人员，经过简单培训即可快速实践操作，使用方便，能大幅降低对防腐专业人员的技能要求，经济适用，便于在全国殡葬行业推广应用，可以预估具有良好的市场应用前景。

附图说明

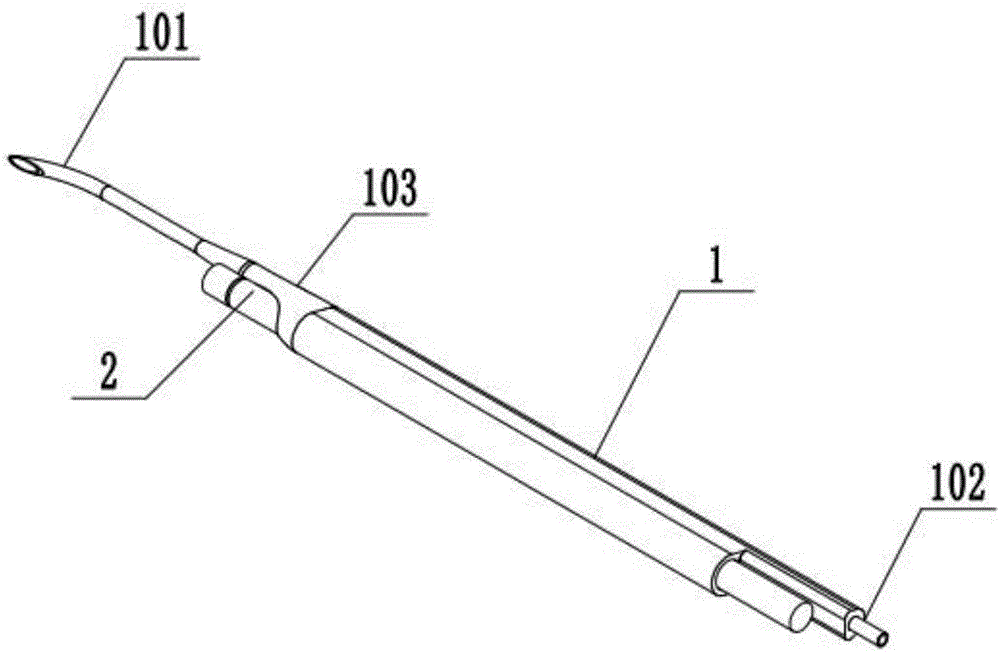

图1为本实施例可视化多功能防腐注射和抽吸装置的立体结构示意图。

图2为本实施例可视化多功能防腐注射和抽吸装置的正视结构示意图。

图3为图2的仰视结构示意图。

图4为图3的左视结构示意图。

图5为本实施例可视化多功能防腐注射和抽吸装置的工作原理示意图。

附图标记：1、注射针；101、针头；102、针管；103、插套结构；2、微型摄像装置；A、针管中心轴线；B、摄像头镜面垂直中心线；C、成像画面中心位置；D、送液管路；E、回液管路。

具体实施方式

下面结合附图，详细说明本发明的一个具体实施例，但不对本发明的权利要求做任何限定。

如图1-图4所示为本实施例可视化多功能防腐注射和抽吸装置，本装置包括注射针1和微型摄像装置2，注射针1包括针头101和用于手持的针管102，针头101的针尖具有斜面，针头101总长度为40mm，针管102长度为150mm，针头101前端穿刺部相对于针管102中心轴线A向一侧弯曲呈弧度为45°的弧形，斜面朝向同侧；微型摄像装置2与针管102之间通过设置于针管102上的插套结构103形成可拆卸连接，微型摄像装置2设置于针头101的弯曲朝向侧，针头101穿刺部尖端点靠近微型摄像装置2的摄像头镜面垂直中心线B，距离为1mm；如图5所示，针管102与送液管路A和回液管路B分别相通，送液管路A和回液管路B终端分别为防腐剂储液箱和积液收集箱，管路上设有隔膜泵和电磁流量控制阀，该隔膜泵和电磁流量控制阀与控制模块联锁，微型摄像装置2外接实时动态成像系统。

当进行注射操作时，防腐专业人员手持针管102部位使注射针1进入胸腔，对照实时动态成像系统显示的实时动态画面找到心脏位置的静脉血管，定位静脉血管合适注射的位置，针尖斜面向上进行穿刺，固定针头后，打开送液管路D通路，开始注射防腐剂。在某些特殊情况下，当遗体产生大量积水时，则打开回液管路E，开始抽吸。

如图4所示，在微型摄像装置2呈现的实时动态成像画面中，针尖位置居中，成像视野与针尖实际穿刺点之间无视觉偏差，能最直观形象地提示操作者进行静脉穿刺技术，操作手感好，可实现操作零误差，从而显著提高有效防腐成功率。

可以理解的是，以上关于本发明的具体描述，仅用于说明本发明而并非受限于本发明实施例所描述的技术方案。本领域的普通技术人员应当理解，仍然可以对本发明进行修改或等同替换，以达到相同的技术效果；只要满足使用需要，都在本发明的保护范围之内。
