多功能便携式美容手术可视化内窥镜装置的制作方法

本发明涉及手术器械。

背景技术：

数字化内窥镜系统由高清晰度的微型摄像头对手术进行摄像，经光电转换、数字电路处理后，显示器将清晰的术野图像显示在显示屏屏幕上，手术医师可以通过屏幕了解术野部位出血及分离情况，同时还可以通过多媒体做网上远程会诊、图像资料存贮，对处理医患关系、医疗纠纷、教学科研都具有较广阔的应用前景。自20世纪90年代早期开始，Ho、Price及Chajchir等分别报道了经腋部切口，以关节镜及腹腔镜行胸大肌下置入腔隙的分离、切割和止血， 置入充注式乳房假体的隆乳术后，国内也有文献资料介绍3D数字化内窥镜隆乳术及内镜辅助下隆乳术随着内窥镜腋下隆乳技术的使用，结合精细的外科操作技术，隆乳术中许多问题可以得到解决而使这种方法被广泛接受。它可以通过设备的引导，放大术野，提高清晰度，增加分辨率，定位准确，止血彻底，视野下清晰观察到的组织结构，提供更立体、详尽的解剖，大大提高了手术的精准度和效率，手术过程出血减少，也减少了盲视手术的众多并发症，同时提高手术的安全性，缩短了患者术后恢复的时间，减轻术后的疼痛，手术的效果满意，但这一技术目前美容外科的应用存在的弊端与缺憾是：手术成本高、费用高、机器设备多操作复杂、术前准备时间长、培训周期长、目前手术实施主要依托内镜中心现成的设备，手术设施与美容手术设施不匹配（电凝器、抓钳的中心杆过长）导致操作不方便，手术应用范围局限等问题，导致目前在美容门诊及大多数美容医院实施仍有一定困难，因此发明一种一款多功能便携式美容手术可视化内窥镜装置，可实现手术操作及视频传输系统一体化，术者通过转换不同的架体将其应用于隆乳、除皱及其他颌面外科、私密整形等手术，实现美容手术操作的可视化与精细化显得尤为迫切。

技术实现要素：

本发明要解决的技术问题在于，提供一种结构简单、便携式的可视化数字化内窥镜装置。

本发明解决其技术问题所采用的技术方案是：多功能便携式美容手术可视化内窥镜装置，包括架体，所述架体包括一主板条，所述主板条的前端安装有摄像头，所述主板条的后端安装有手柄部，所述手柄部上安装有主控装置，所述主控装置包括壳体、控制主板以及与控制主板连接的显示屏，所述控制主板安装所述壳体内，所述显示屏外露安装于所述壳体上；所述摄像头的输出端与所述显示屏通信连接，所述手柄部内安装有电池装置，所述电池装置与所述控制主板电性连接。

如前所述的多功能便携式美容手术可视化内窥镜装置，所述壳体活动安装于所述手柄上。

如前所述的多功能便携式美容手术可视化内窥镜装置，所述壳体与所述手柄之间安装有转轴，所述转轴可水平转动的安装于所述手柄上，壳体可前后转动的安装于所述转轴上。

如前所述的多功能便携式美容手术可视化内窥镜装置，所述转轴通过螺纹件安装于所述手柄上。

如前所述的多功能便携式美容手术可视化内窥镜装置，所述壳体上设有用于为电池装置充电的USB接口。

如前所述的多功能便携式美容手术可视化内窥镜装置，所述壳体还设有用于与外部终端设备连接的通信装置，所述通信装置与所述控制主板连接。

如前所述的多功能便携式美容手术可视化内窥镜装置，所述壳体内还安装有与所述控制主板连接的存储装置，所述存储装置包括外露于所述壳体的内存卡插槽。

如前所述的多功能便携式美容手术可视化内窥镜装置，所述手柄部与所述主板条呈L形连接，所述主控装置壳体安装于手柄部的顶端。

如前所述的多功能便携式美容手术可视化内窥镜装置，所述手柄部与所述主板条之间设有一竖直支撑片，三者呈Z形连接，所述主控装置壳体安装于手柄部的前端。

如前所述的多功能便携式美容手术可视化内窥镜装置，所述主板条上安装有与所述控制主板连接的光源部件，且所述主板条上表面设有测量距离的刻度值，以确定达到术野的深度。

实施本发明的技术方案，至少具有以下的有益效果：将主板条置入术野，前端的摄像头会将手术部位的景象传送至显示屏上，便于医生实现可视化操作。本支撑架结构简单，便于携带、消毒方便、易操作且生产成本较低，利于推广普及。

附图说明

下面将结合附图及实施例对本发明作进一步说明，附图中：

图1为本实用新型L形支撑架的示意图；

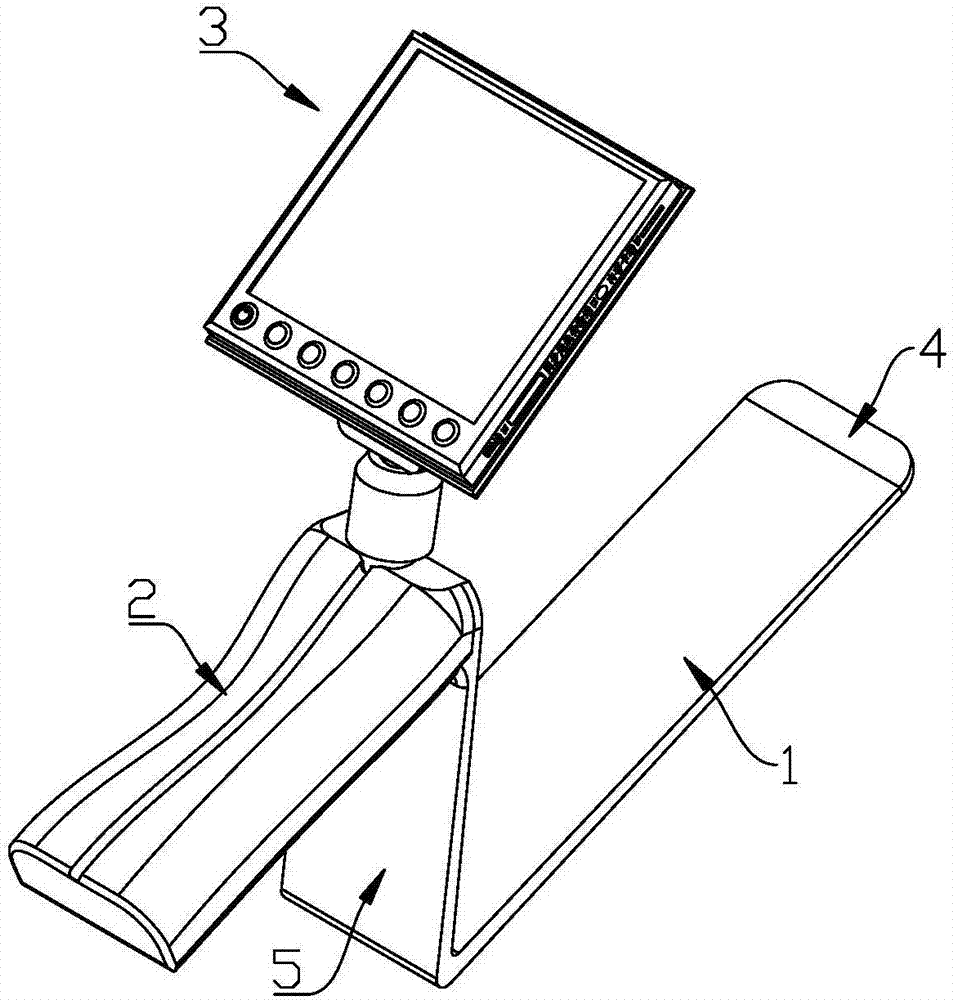

图2为本实用新型Z形支撑架的示意图；

图中标识说明如下：

1、主板条；2、手柄部；3、主控装置；30、壳体；31、显示屏；32、USB接口；33、内存卡插槽；4、摄像头；5、竖直支撑片。

具体实施方式

为了对本发明的技术特征、目的和效果有更加清楚的理解，现对照附图详细说明本发明的具体实施方式。

如图1-2所示的多功能便携式美容手术可视化内窥镜装置，包括架体，所述架体包括一主板条1，所述主板条1的前端安装有摄像头4，所述主板条1的后端安装有手柄部2，所述手柄部2上安装有主控装置3，所述主控装置3包括壳体30、控制主板以及与控制主板连接的显示屏31，所述控制主板安装所述壳体30内，所述显示屏31外露安装于所述壳体30上；所述摄像头4的输出端与所述显示屏31通信连接，所述手柄部2内安装有电池装置，所述电池装置与所述控制主板电性连接。握住手柄部2，将主板条1插入手术部位，其前端的摄像头4会将手术部位的情况拍摄并传输至显示屏31显示，便于医生进行相应操作。此外手柄部2与主板体1结合在一起还具有提拉功能，可以实现摄像与暴露手术视野的功能。

在一些实施例中，所述壳体30活动安装于所述手柄上。壳体30与所述手柄之间安装有转轴，所述转轴可水平转动的安装于所述手柄上，壳体30可前后转动的安装于所述转轴上。转动壳体30可以从不同角度观看到显示屏31上所显示的内容，满足手术过程中实际操作或者是教学所需。

在一些实施例中，所述转轴通过螺纹件安装于所述手柄上。转轴可被拆卸，即主控装置3可与转轴一同从手柄部2脱离，使用更方便。

在一些实施例中，所述壳体30上设有用于为电池装置充电的USB接口32。电池装置采用可充电的锂电池，通过USB接口32对其进行充电，保证电池装置为主控装置3提供电力支撑。

在一些实施例中，壳体30还设有用于与外部终端设备连接的通信装置，所述通信装置与所述控制主板连接。经由通信装置可将摄像头4所拍景象同步传输至其他终端设备的显示器上，远程同步显示手术操作画面，有利于医用教学。

在一些实施例中，壳体30内还安装有与所述控制主板连接的存储装置，所述存储装置包括外露于所述壳体30的内存卡插槽33。存储装置可以将整个手术过程保存下来，以便后续调研或者是示范学习。

在一些实施例中，所述手柄部2与所述主板条1呈L形连接，所述主控装置3壳体30安装于手柄部2的顶端。在另一些实施例中，所述手柄部2与所述主板条1之间设有一竖直支撑片5，三者呈Z形连接，所述主控装置3壳体30安装于手柄部2的前端。无论是L形，还是Z形，这两种结构都非常便于手持操作，并且主控装置3壳体30的安装位置也非常便于医生观看显示屏31。除前述形状外，手柄部2与主板条1还可以有多种形态，例如U形、S形等。

在一些实施例中，所述主板条1上安装有与所述控制主板连接的光源部件，且所述主板条1上表面设有测量距离的刻度值。光源部件的作用能使摄像头4拍摄画面更加清晰，不需要借助其他光源，主板条1上的刻度值使得医生了解当前手术部位深度，提高手术的精确性。

多功能便携式美容手术可视化内窥镜装置操作容易，无需特殊培训，医师可以在培训之后快速掌握操作技巧，学习曲线较短。其摄像头为方形扁平型，可摄制范围达1800， 摄像头具有防雾与去烟雾双重功能，组织结构可清晰呈现在屏幕，可轻松完成图像采集和视频录制，可调节3.5寸液晶显示器可前后360°度旋转，有视频输出接口，拍照，录像功能，并通过无线传输系统实现同步传输便于教学和科研。

操作者与患者之间可保持一定的安全距离，减少与呼吸道分泌物、血液和呕吐物的接触，减少交叉感染；操作更轻松，手术时间缩短，手术创伤及出血量降低，成功率更高；内置式电源采用锂电池，适用各种操作场合，体积轻巧、方便携带和临床操作及教学。此外，其连接套件便于拆卸及消毒，用途广泛（假体隆乳术、胸部注射材料取出术、面部除皱、下颌角截骨术等），购买成本低，便于大众化推广使用。

多功能便携式美容手术可视化内窥镜装置弥补了传统内窥镜配套光源及成像系统硬镜、光纤、导线等操作及连接繁杂、体型庞大及相关电凝、切割器材与美容手术匹配不佳等缺憾。同时具备手术拉钩及内窥镜的功能，在不需要助手协作的情况下可以单人完成手术操作。

具体手术操作流程如下：以假体隆乳术为例，患者平卧，双上肢外展 90°，沿腋窝横皱襞作一长约 4cm 横行切口至皮下，向内侧分离达胸大肌外缘，打开胸肌筋膜，以食指、中指剥离引导进入胸大肌后间隙，在胸大小肌间用隆胸专用剥离器进一步钝性剥离，因胸大肌下组织结构疏松，应不超过标记线；向内侧达胸骨旁线处；在下方推开胸大肌起点使剥离腔浅出达乳腺深面，并超过乳房下皱襞标记线 1.0cm～1.5cm（相当于第六肋水平）；向外侧达腋前线。左手置入本内窥镜装置，彻底检查剥离腔边缘及基底，检查剥离腔内可能存在的问题， 常见的问题有：胸大肌起点断端出血，未完全离断从而影响假体就位的条索（肌质条索、带状肌质，血管条索，血肿，腹直肌、腹外斜肌部位残留纤维条索等），进行相应的处理：在便携式内镜下电凝止血，切断影响假体置入的血管条索及纤维条索、未完全离断的胸大肌纤维带，清除血肿，冲洗创面，观察处理至整个剥离腔无活动性出血。退出内窥镜系统，将假体经腋切口置入剥离腔内。由于是直视下手术，术者就能更好的观看手术区域，及时的分辨手术区域的血管和神经，更加准确彻底地止血，更加精确的剥离腔隙。

以上所述仅为本发明的优选实施例而已，并不用于限制本发明，对于本领域的技术人员来说，本发明可以有各种更改、组合和变化。凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的权利要求范围之内。
