一种自动喂水的兔笼的制作方法

本发明涉及兔笼领域，具体涉及一种自动喂水的兔笼。

背景技术：

兔笼或兔舍是用于养殖兔子的常见装置，不管在大型的兔子养殖场还是小规模的家养兔子时都会用到。在养殖兔子时，需要为兔子提供充分的水分以确保兔子的正常生长发育。现有技术中的供水方式有两种：一种是直接放置盛水容器在兔笼内，另一种是通过伸进兔笼的水管滴水。直接放置盛水容器在兔笼内的供水方式，容器内容易被兔子的排泄物弄脏，同时容器也容易被兔子打翻。因此对于大型养殖场而言，更多的是采用将水管插进笼体内进行缓慢的滴水，兔子需要喝水时会自行前往水管下方。但是现有的水管一直向下缓慢滴水，会将兔笼内弄湿、将兔子也淋湿，同时还浪费水资源。同时，由于养殖兔子不需要进行恒温，因此兔舍内外的温度与外界温度基本一致，插进兔舍内的水管会跟随温度变化而热胀冷缩，容易在水管与兔舍的交界处产生形变而使水管损坏，严重时会导致水管受兔舍壁挤压、基本每年都需要对水管进行更换、浪费成本。

技术实现要素：

本发明的目的在于提供一种自动喂水的兔笼，以解决现有技术中向兔笼内的兔子喂水时浪费水资源、同时水管热胀冷缩容易受损的问题，实现节约水资源、自动向兔笼内补水，同时消除热胀冷缩的影响的目的。

本发明通过下述技术方案实现：

一种自动喂水的兔笼，包括笼体，笼体侧壁开设通孔，穿过所述通孔从笼体外侧插入水平的第一进水管至笼体内侧，所述通孔的孔径大于第一进水管的外径，第一进水管与通孔之间通过两根相对的弹簧进行连接；所述第一进水管位于笼体内部的一端沿轴向封闭，且该端处设置有向上的开口，所述开口连通至第一进水管的流道内；所述第一进水管位于笼体外部的一端连通至储水容器，储水容器内设置水浸传感器，所述水浸传感器的探测高度与开口下缘等高；还包括往储水容器内注水的第二进水管，所述第二进水管上设置电动阀；还包括固定在笼体外的单片机，所述单片机的输入端与水浸传感器相连、输出端与电动阀相连；所述储水容器内的底部还设置有电加热装置。

针对现有技术中向兔笼内的兔子喂水时浪费水资源、同时水管热胀冷缩容易受损的问题，本发明提出一种自动喂水的兔笼。包括在笼体侧壁开设的通孔，所述通孔用于第一进水管穿过，通孔的孔径大于第一进水管的外径，第一进水管与通孔之间通过两根相对的弹簧进行连接，即是第一进水管外侧固定两根相对的弹簧，弹簧的另一端固定在通孔内壁上，从而通过弹簧的压缩与伸缩能力为第一进水管热胀冷缩预留形变空间，从而避免了因为天气变化热胀冷缩导致的第一进水管受损。第一进水管位于笼体内部的一端沿轴向封闭，且在该端部设置向上的开口，用于兔子从开口处饮水。相较于传统的持续滴水的方式，本结构通过储水容器向第一进水管中供水，储水容器内的水浸传感器设置在与开口下缘位于相同水平高度的位置，当水浸传感器未检测到水时，表面水位在其之下，此时单片机控制电动阀打开，通过第二进水管向储水容器内供水，直至水浸传感器得到水位信号，此时水位信号传输至单片机，由单片机控制电动阀关闭、停止向储水容器中注水。此时，储水容器中的液位高度即为开口下缘的高度，由U形管原理，即能够确保开口内始终灌满水。当兔子饮水后，开口和储水容器中的水位同时降低，水浸传感器的水侵信号消失，单片机再次控制电动阀打开注水，从而实现对兔笼内自动补水，确保兔笼内始终有充足的饮用水供应、同时又不会造成水资源的浪费。本发明中通过传感器信号、由单片机控制电动阀打开或关闭的控制属于机电领域现有的常规技术。此外，所述储水容器内的底部还设置有电加热装置，用于为储水容器内的水进行加热，避免在寒冷的冬天冻结成冰无法进入第一进水管中供兔子饮用。

优选的，所述电加热装置为电热膜。电热膜为现有的电加热装置，电热膜表面的绝缘性能良好，能够避免水导电至开口处，从而避免对饮水的兔子造成电击干扰。

优选的，所述第一进水管由金属材料制作而成。第一进水管部分位于兔笼内，为了避免兔子咬坏水管，因此使用金属材料制作，提高其强度。

优选的，所述电动阀为电动球阀。球阀密封性更好、不易受损，使用球阀确保对水位的精确控制、避免水资源浪费。

优选的，所述两根弹簧分别竖直设置在第一进水管的顶端和底端。即是通过两根竖直的弹簧对第一进水管进行稳固，确保第一进水管在重力方向能够得到最大程度的支撑，从而确保其稳固。

本发明与现有技术相比，具有如下的优点和有益效果：

1、本发明一种自动喂水的兔笼，在笼体侧壁开设通孔，通孔用于第一进水管穿过，通孔的孔径大于第一进水管的外径，第一进水管与通孔之间通过两根相对的弹簧进行连接，即是第一进水管外侧固定两根相对的弹簧，弹簧的另一端固定在通孔内壁上，从而通过弹簧的压缩与伸缩能力为第一进水管热胀冷缩预留形变空间，从而避免了因为天气变化热胀冷缩导致的第一进水管受损。

2、本发明一种自动喂水的兔笼，第一进水管位于笼体内部的一端沿轴向封闭，且在该端部设置向上的开口，用于兔子从开口处饮水。通过储水容器向第一进水管中供水，储水容器内的水浸传感器设置在与开口下缘位于相同水平高度的位置，当水浸传感器未检测到水时，表面水位在其之下，此时单片机控制电动阀打开，通过第二进水管向储水容器内供水，直至水浸传感器得到水位信号，此时水位信号传输至单片机，由单片机控制电动阀关闭、停止向储水容器中注水。此时，储水容器中的液位高度即为开口下缘的高度，由U形管原理，即能够确保开口内始终灌满水。当兔子饮水后，开口和储水容器中的水位同时降低，水浸传感器的水侵信号消失，单片机再次控制电动阀打开注水，从而实现对兔笼内自动补水，确保兔笼内始终有充足的饮用水供应、同时又不会造成水资源的浪费。

3、本发明一种自动喂水的兔笼，储水容器内的底部还设置有电加热装置，用于为储水容器内的水进行加热，避免在寒冷的冬天冻结成冰无法进入第一进水管中供兔子饮用。

附图说明

此处所说明的附图用来提供对本发明实施例的进一步理解，构成本申请的一部分，并不构成对本发明实施例的限定。在附图中：

图1为本发明具体实施例的结构示意图；

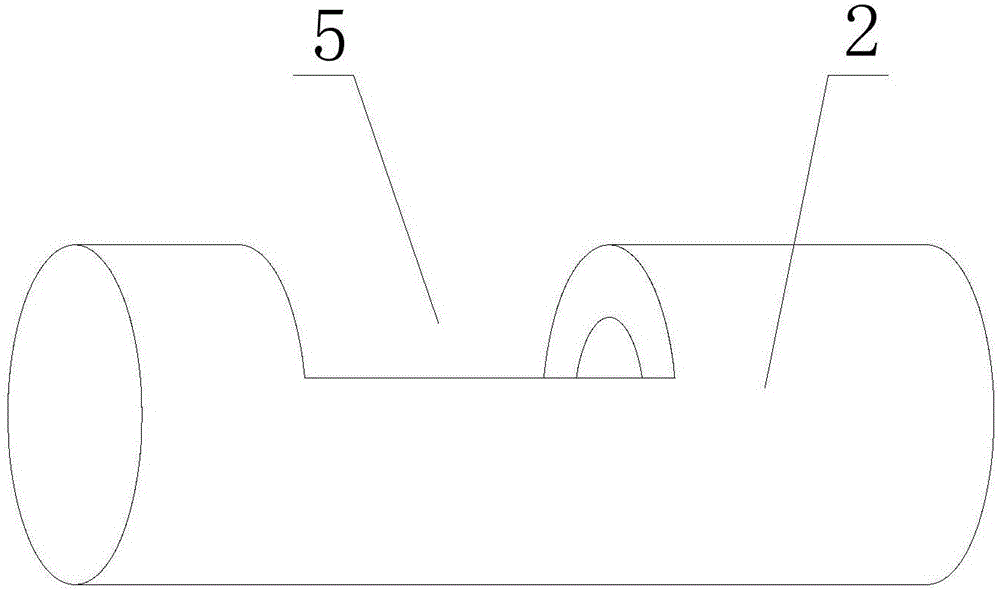

图2为本发明具体实施例中第一进水管位于笼体内部一端的局部结构示意图。

附图中标记及对应的零部件名称：

1-笼体，2-第一进水管，3-电动阀，4-第二进水管，5-开口，6-储水容器，7-水浸传感器，8-电加热装置，9-弹簧，10-单片机。

具体实施方式

为使本发明的目的、技术方案和优点更加清楚明白，下面结合实施例和附图，对本发明作进一步的详细说明，本发明的示意性实施方式及其说明仅用于解释本发明，并不作为对本发明的限定。

实施例1：

如图1与图2所示的一种自动喂水的兔笼，包括笼体1，笼体1侧壁开设通孔，穿过所述通孔从笼体1外侧插入水平的第一进水管2至笼体1内侧，所述通孔的孔径大于第一进水管2的外径，第一进水管2与通孔之间通过两根相对的弹簧9进行连接；所述第一进水管2位于笼体1内部的一端沿轴向封闭，且该端处设置有向上的开口5，所述开口5连通至第一进水管2的流道内；所述第一进水管2位于笼体1外部的一端连通至储水容器6，储水容器6内设置水浸传感器7，所述水浸传感器7的探测高度与开口5下缘等高；还包括往储水容器6内注水的第二进水管4，所述第二进水管4上设置电动阀3；还包括固定在笼体1外的单片机10，所述单片机10的输入端与水浸传感器7相连、输出端与电动阀3相连；所述储水容器6内的底部还设置有电加热装置8。所述电加热装置8为电热膜。所述第一进水管2由金属材料制作而成。所述电动阀3为电动球阀。所述两根弹簧9分别竖直设置在第一进水管2的顶端和底端。本实施例在笼体1侧壁开设通孔，通孔用于第一进水管2穿过，通孔的孔径大于第一进水管2的外径，第一进水管2与通孔之间通过两根相对的弹簧9进行连接，即是第一进水管2外侧固定两根相对的弹簧9，弹簧9的另一端固定在通孔内壁上，从而通过弹簧9的压缩与伸缩能力为第一进水管2热胀冷缩预留形变空间，从而避免了因为天气变化热胀冷缩导致的第一进水管2受损。第一进水管2位于笼体1内部的一端沿轴向封闭，且在该端部设置向上的开口5，用于兔子从开口5处饮水。通过储水容器6向第一进水管2中供水，储水容器6内的水浸传感器7设置在与开口5下缘位于相同水平高度的位置，当水浸传感器7未检测到水时，表面水位在其之下，此时单片机10控制电动阀3打开，通过第二进水管4向储水容器6内供水，直至水浸传感器7得到水位信号，此时水位信号传输至单片机10，由单片机10控制电动阀3关闭、停止向储水容器6中注水。此时，储水容器6中的液位高度即为开口5下缘的高度，由U形管原理，即能够确保开口5内始终灌满水。当兔子饮水后，开口5和储水容器6中的水位同时降低，水浸传感器7的水侵信号消失，单片机10再次控制电动阀3打开注水，从而实现对兔笼内自动补水，确保兔笼内始终有充足的饮用水供应、同时又不会造成水资源的浪费。此外，储水容器6内的底部还设置有电加热装置8，用于为储水容器6内的水进行加热，避免在寒冷的冬天冻结成冰无法进入第一进水管2中供兔子饮用。

以上所述的具体实施方式，对本发明的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本发明的具体实施方式而已，并不用于限定本发明的保护范围，凡在本发明的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
