一种便携式油菜籽播种机的制作方法

本发明涉及农业机械技术领域，具体为一种便携式油菜籽播种机。

背景技术：

菜籽，也称为芸苔子，是草本十字花科作物，是我国主要油料作物和蜜源作物之一，其籽粒是制浸油脂原料主要品种之一。栽培遍及全国，分为冬油菜和春油菜两种。其种植面积占全国油料作物总面积的40％以上，产量占全国油料总产量的30％以上，居世界首位。其特点植株较矮小，叶色深绿至淡绿，上部薹茎无柄，叶基部全抱茎，花淡黄至深黄色，花瓣圆形较大，开花时花瓣两侧互相重叠，花序中间花蕾的位置多半低于周围新开花朵的平面，角果较肥大，果喙显著，染色体2n＝20。它分为两种，一种是中国北方春播的小油莱，原产中国北部和西北部，此类油菜植株矮小，分枝少，茎秆细，基叶不发达，叶椭圆形，有明显琴状缺刻，且多刺毛，被有蜡粉，匍匐生长。这种油菜春性特别强，生长期短，耐低温，适宜于高海拔；无霜期短的高寒地区作春油莱栽培，分布在中国的青海、内蒙古及西藏等地区。另一种是中国南方的油白菜，它原产中国长江流域，主要特征是染色体2n＝20，外形很像普通小白菜，是小白菜的油用变种，株型较大，分枝性强，茎秆粗壮，茎叶发达，叶片较宽大，呈长椭圆或长卵圆形(叶全缘或呈波状)，茎叶全抱茎着生，叶面蜡粉较少，半直立或直立，幼苗生长较快，须根多。种子有褐色、黄色或杂色三种，含油率38％～45％，中国南方各地的白油菜、甜油菜、黄油菜均属此类。这种油菜生育期短、抗病性较差、产量较低。

目前关于菜籽的播种机种类比较多，但大多数都是大型菜籽播种机，但偏远地区和交通不发达地区，一般大型机械都很难进入，由于地域地貌的差异，很多田地都成小块状，大型机械很难操作，所以需要一种便携式油菜籽播种机。

技术实现要素：

本发明的目的在于提供一种便携式油菜籽播种机，具备电机带动播种辊轴播种，电机带动行驶轮，从而带动支撑架行驶的优点，解决了大型机械无法进入的田地进行播种的问题。

为实现上述目的，本发明提供如下技术方案：一种便携式油菜籽播种机，包括支撑架，所述支撑架的底部固定连接有支撑腿，所述支撑腿的底部固定连接有行驶轴承，所述行驶轴承的内圈固定连接有连接轴，所述连接轴的两端均固定连接有行驶轮和第一从动轮，所述支撑架的顶部分别固定连接有电机和漏斗，所述电机的输出轴通过联轴器固定连接有行驶转轴，所述行驶转轴的表面固定连接有主动轮，主动轮通过第一皮带与第一从动轮转动连接。

所述漏斗的顶部固定连接有种子斗，所述种子斗与漏斗的交接处分别固定连接有轴承座和种子挡板，所述轴承座的内部固定连接有转动轴承，所述转动轴承的内圈固定连接有播种转轴，所述播种转轴的一端分别固定连接有第二从动轮和播种辊轴，所述第二从动轮通过第二皮带与主动轮转动连接，所述漏斗贯穿并延伸至支撑架的底部，所述漏斗的底部分别固定连接有前挡板和后挡板，所述前挡板和后挡板的交接处开设有漏口。

优选的，所述播种辊轴的表面开设有种子槽。

优选的，所述支撑架底部靠近后挡板的一侧固定连接有遮土板，所述遮土板距离地面的高度高于后挡板距离地面的高度，所述后挡板的高度高于前挡板的高度。

优选的，所述支撑架靠近种子斗的一端固定连接有把手，所述把手的顶部固定连接有开关，所述开关与电机电连接。

优选的，所述种子挡板的数量为两个，两个所述种子挡板之间的距离等于播种辊轴的直径。

与现有技术相比，本发明的有益效果如下：

1、本发明通过设置电机带动行驶轮，达到了为支撑架提供行驶动力的效果，通过设置电机带动播种辊轴，达到了对种子进行循环播种的效果。

2、本发明通过设置种子挡板，能够使种子槽以外的种子被挡在种子斗内，通过设置后挡板的高度高于前挡板的高度，能够有效避免种子出现被土挡在漏口处而漏不下来的情况，通过设置遮土板，能够有效增强对播到土地内的种子进行掩盖的效果，通过在把手的顶部设置开关，能够有效的对电机的控制，从而达到对支撑架的行驶控制和播种辊轴的播种控制，从而有效的解决了大型机械无法进入的田地进行播种的问题。

附图说明

图1为本发明结构示意图；

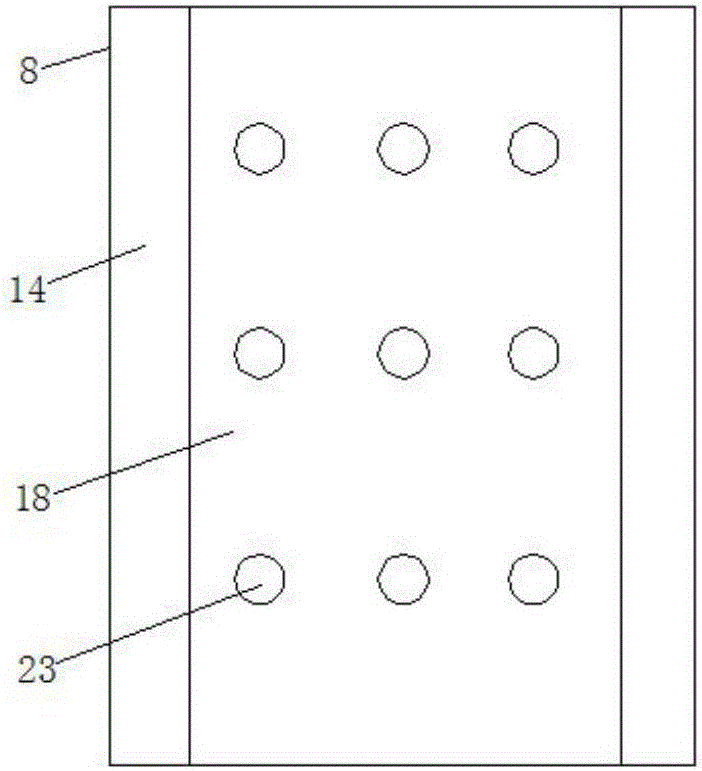

图2为本发明播种辊轴俯视图。

图中：1支撑架、2支撑腿、3行驶轴承、4连接轴、5行驶轮、6第一从动轮、7电机、8漏斗、9行驶转轴、10主动轮、11第一皮带、12种子斗、13轴承座、14种子挡板、15转动轴承、16播种转轴、17第二从动轮、18播种辊轴、19第二皮带、20前挡板、21后挡板、22漏口、23种子槽、24遮土板、25把手、26开关。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，一种便携式油菜籽播种机，包括支撑架1，支撑架1底部靠近后挡板21的一侧固定连接有遮土板24，遮土板24距离地面的高度高于后挡板21距离地面的高度，后挡板21的高度高于前挡板20的高度，通过设置遮土板24，能够有效增强对播到土地内的种子进行掩盖的效果，支撑架1靠近种子斗12的一端固定连接有把手25，把手25的顶部固定连接有开关26，开关26与电机7电连接，通过在把手的顶部设置开关26，能够有效的对电机7的控制，从而达到对支撑架1的行驶控制和播种辊轴18的播种控制，支撑架1的底部固定连接有支撑腿2，支撑腿2的底部固定连接有行驶轴承3，行驶轴承3的内圈固定连接有连接轴4，连接轴4的两端均固定连接有行驶轮5和第一从动轮6，通过设置电机7带动行驶轮5，达到了为支撑架1提供行驶动力的效果，支撑架1的顶部分别固定连接有电机7和漏斗8，电机7的输出轴通过联轴器固定连接有行驶转轴9，行驶转轴9的表面固定连接有主动轮10，主动轮10通过第一皮带11与第一从动轮6转动连接。

漏斗8的顶部固定连接有种子斗12，种子斗12与漏斗8的交接处分别固定连接有轴承座13和种子挡板14，种子挡板14的数量为两个，两个种子挡板14之间的距离等于播种辊轴18的直径，通过设置种子挡板14，能够使种子槽23以外的种子被挡在种子斗12内，轴承座13的内部固定连接有转动轴承15，转动轴承15的内圈固定连接有播种转轴16，播种转轴16的一端分别固定连接有第二从动轮17和播种辊轴18，通过设置电机带动播种辊轴18，达到了对种子进行循环播种的效果，播种辊轴18的表面开设有种子槽23，达到了对种子进行转动播种的效果，第二从动轮17通过第二皮带19与主动轮10转动连接，漏斗8贯穿并延伸至支撑架1的底部，漏斗8的底部分别固定连接有前挡板20和后挡板21，通过设置后挡板21的高度高于前挡板20的高度，能够有效避免种子出现被土挡在漏口22处而漏不下来的情况，前挡板20和后挡板21的交接处开设有漏口22，从而有效的解决了大型机械无法进入的田地进行播种的问题。

工作原理：播种时，连接电源，将种子导入种子斗12内，按动开关26，电机7启动，电机7带动主动轮10转动，第一皮带11和第二皮带19转动，第一皮带11带动第一从动轮6转动，从而带动行驶轮5向前行驶，同时第二皮带19带动第二从动轮17转动，从而带动播种辊轴18转动，种子进入种子槽23内，旋转至种子挡板14处，播种辊轴18的表面处种子被挡下来，种子槽23内的种子随着转动到漏斗8的正上方时，种子落入漏斗8内，通过前挡板20和后挡板21最后从漏口22处落入土地内，遮土板24进行对种子的掩盖。

综上所述：该便携式油菜籽播种机，通过电机7带动播种辊轴18播种，电机7带动行驶轮5，从而带动支撑架1行驶的优点，解决了大型机械无法进入的田地进行播种的问题。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
