一种用于矿坑生态修复的种植毯的制作方法

本实用新型涉及生态修复领域，特别涉及一种用于矿坑生态修复的种植毯。

背景技术：

在矿产资源开发后，通常都会在地表留下大量的矿坑，这些矿坑一方面体积大，形成大量不稳定的岩面和边坡，另一方面，矿物质暴露于空气中，容易在雨水氧气的作用下形成酸性积液，导致矿坑很难自然修复，所以在近期有人使用植物种植毯对矿坑的岩面进行生态复绿，但是直接种植植物容易发生水分流失，从而使得植物的存活率地。

目前，公开号为CN 204335420 U的中国专利公开了一种用于矿坑生态修复的种植毯，它包括营养层和位于营养层上方的种植层，在所述种植毯上间隔地设置有截水网，截水网呈叉状，具有上端面、下端面及位于上、下端面连接处的柄部，所述上端面贴合种植层的上表面，下端面贴合营养层的下表面，在所述柄部上设置有可与连接件连接从而将种植毯固定于矿坑岩面的固定孔，通过这种方式能够使得水分能够较好的留住，从而提高了植物的存活率，但是在下雨等天气下营养层和种植层容易是受到雨水的冲击而从矿坑壁上脱落，稳定性差。

因此，需要提出一种新的方案来解决上述问题。

技术实现要素：

本实用新型的目的是提供一种用于矿坑生态修复的种植毯，通过防冲层组为种植层阻挡雨水从而防止雨水的直接作用从而防止了雨水将种植层冲走从而提高了稳定性。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种用于矿坑生态修复的种植毯，包括位于矿坑壁上的营养层以及位于营养层上面的种植层，所述种植层外设置有用于防止雨水直接作用到种植层上的防冲层组，所述防冲层组包括防冲板，所述防冲板通过支杆支撑于种植层上方并与种植层之间留有用于植物正常生长的空间，所述防冲层组设置有多个并且多个防冲层组沿着矿坑壁方向并列排布。

通过上述技术方案，当下雨时，雨水作用到位于种植层外部的防冲板上，这样就防止了雨水直接作用到种植层上，如此就对种植层起到了保护作用，提高了种植层作用到矿坑壁的稳定性，不仅如此，由于在防冲板之间时留有用于植物增长生长的空隙，这样当种植层上有植物生长时也能够正常的进行，而不会对植物产生影响；同时通过多个防冲层组沿着矿坑壁方向并列排布可以使得对整个矿坑壁的防冲保护作用更为全面。

本实用新型进一步设置为，所述支杆穿过种植层与营养层设置并与矿坑壁固定连接。

通过上述技术方案，通过将支杆和穿过种植层与营养层对防冲板进行支撑时，不仅能够使得对防冲板的支撑效果更好更为稳定，同时也能够将种植层以及营养层的位置固定在矿坑壁上，稳定性更高。

本实用新型进一步设置为，所述防冲板上设置有用于引导雨水的引流管，所述引流管穿过营养层并与矿坑壁连接。

通过上述技术方案，通过防冲板上的引流管能够将防冲板上的雨水引流进入到矿坑壁内，这样不仅减小了雨水对种植层和营养层的作用，同时也增加了矿坑壁的含水量，这样就能够为植物的生长提供足够的水分，提高了植物的存活率。

本实用新型进一步设置为，所述防冲板呈朝向矿坑壁方向倾斜设置。

通过上述技术方案，通过将防冲板倾斜设置能够使得更多的水体流进到矿坑壁内，提高了雨水的利用率。

本实用新型进一步设置为，所述矿坑壁内部设置有水容器，并且水容器与引流管相通连接，所述水容器顶部悬吊有虹吸件，虹吸件一端位于水容器中，另一端穿过水容器与矿坑壁连接。

通过上述技术方案，通过在矿坑壁内设置于引流管相通的水容器能够在雨水较多时，通过水容器将雨水储备起来，并在虹吸件的虹吸作用下将水容器内的雨水虹吸出去到矿坑壁上，被植物吸收使用，这样就提高了雨水的使用率，同时由于能够使得雨水持续提供给植物生长，所以也提高了植物的生存率。

本实用新型进一步设置为，所述水容器顶部与水容器相通设置有虹吸支管，所述虹吸支管呈树枝状设置并且在虹吸支管上开设有若干通孔，所述虹吸件穿过通孔与矿坑壁连接。

通过上述技术方案，虹吸件通过虹吸支管上的通孔能够与更大面积的矿坑壁进行接触，这样就使得从虹吸件上虹吸上去的雨水能够更为广泛的作用到矿坑壁上，同时也能够被更广泛的植物所吸收利用。

本实用新型进一步设置为，位于所述防冲板端的引流管处设置有用于放置杂质流进的过滤网。

通过上述技术方案，通过过滤网能够防止杂质流进到水容器中，机保持了水容器的水体的卫生，同时也防止了杂质占用水容器内的空间，保证了水容器空间的利用率。

本实用新型进一步设置为，相邻所述防冲板之间通过连接件固定连接。

通过上述技术方案，通过连接件能够提高防冲层组的整体性，这样当一个防冲层组受到过大的冲击作用时，能够通过连接件将整个冲击作用力传递到相邻的防冲层组上，如此就将作用减小，对防冲层组起到了保护作用，延长了防冲层组的使用寿命，同时也提高了防冲层组的稳定性。

本实用新型进一步设置为，穿过所述营养层与种植层设置有用于将营养层和种植层固定在矿坑壁上的固定件。

通过上述技术方案，通过固定件能够进一步的使得种植层与营养层与矿坑壁之间连接的稳定性，

本实用新型进一步设置为，所述固定件顶部设置有压紧部，所述压紧部贴紧与种植层并呈树枝状设置。

通过上述技术方案，

综上所述，本实用新型具有以下有益效果：

其一：通过在种植层上方设置防冲板能够有效的防止雨水直接冲击到种植层和营养层上，这样就保证了种植层和营养层能够保持完整的进行工作，提高了稳定性，同时也防止了雨水对植物的冲击，所以也提高了植物的存活率；

其二：通过引流管将防冲板上的雨水引流进入到矿坑壁内的水容器中，并通过虹吸件将雨水吸收到矿坑壁上的土壤中，以供植物进行使用，这样就为植物提供了足够的水源，提高了植物的存活率；

其三：防冲板之间通过连接件连接，这样就提高了防冲层组之间的整体性，不仅提高了防冲层组的稳定性，同时也延长了其使用寿命；

其四：通过固定件将种植层以及营养层固定在矿坑壁上时，就提高了种植层以及应养成与矿坑壁之间连接的稳定性，从而也提高了植物生长的稳定性。

附图说明

图1是实施例中的结构示意图，主要表现矿坑壁以及种植毯的整体结构；

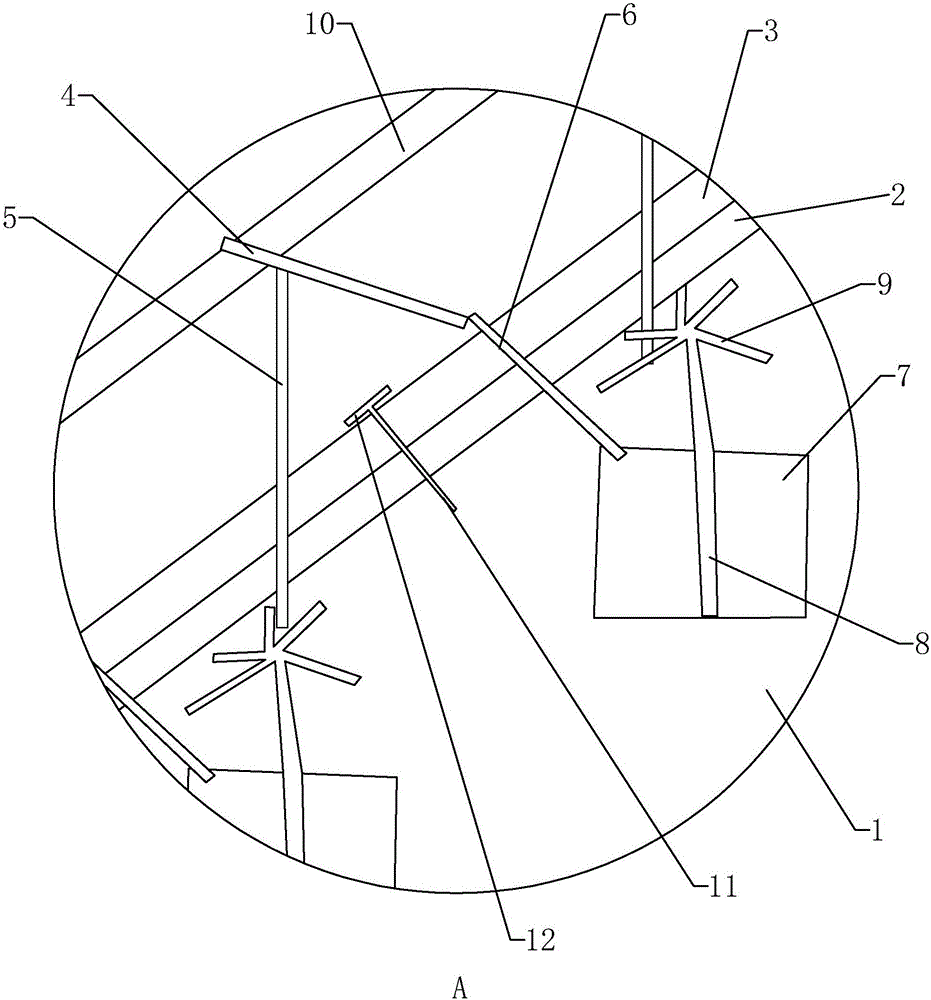

图2是图1中A部分的放大图。

图中，1、矿坑壁；2、营养层；3、种植层；4、防冲板；5、支杆；6、引流管；7、水容器；8、虹吸件；9、虹吸支管；10、连接件；11、固定件；12、压紧部。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

一种用于矿坑生态修复的种植毯，如图1所示，包括铺设与矿坑壁1上的营养层2，其中营养层2为腐烂的植物桔梗以及动物粪便混合而成，同时在营养层2上方铺设有种植层3，其中种植层3由地表土壤、杂草、细碎石以及多效种植基质混合而成，其中营养层2厚度为3厘米，种植层3厚度为5厘米；穿过种植层3以及营养层2并固定插在矿坑壁1上设置有支杆5，在支杆5顶端连接有朝向矿坑壁1倾斜设置的防冲板4，其中防冲板4设置有多个并且多个防冲板4沿着矿坑壁1方向排列成阶梯状，并且在防冲板4与种植层3之间还留有用于植物生长的间隙，同时所有的防冲板4均通过一个连接件10进行连接，这样就大大了提高了防冲板4的整体性以及稳定性；在防冲板4靠近矿坑壁1方向连接有开口呈喇叭状设置的引流管6，引流管6穿过种植层3以及营养层2进入到矿坑壁1中，并与矿坑壁1中设置的水容器7相通，这样当下雨天时雨水就能够通过引流管6进入到水容器7中，同时在引流管6的开口处设置有过滤网；在水容器7中悬吊设置有虹吸件8，其中虹吸件8为普通的布条，虹吸件8一端位于水容器7底端，另一端穿过水容器7的顶端，同时在水容器7顶端与水容器7相通设置有呈树枝状设置的虹吸支管9，在虹吸支管9上开设有若干通孔，虹吸件8穿过通孔并与矿坑壁1连接；穿过种植层3和营养层2还设置有固定件11，并且固定杆底部固定插入到矿坑壁1上，顶部有呈树枝状设置的压紧部12，并且通过压紧部12将种植层3压紧在矿坑壁1上。

当下雨时，雨水向下并作用到位于种植层3上方的防冲板4上，这样就防止了雨水直接冲击到种植层3上，对种植层3起到了保护作用，提高了其稳定性，同时与水在倾斜的防冲板4的作用下向下流动，并流进到开口呈喇叭状的引流管6中，雨水在自身重力作用下流进到水容器7中，并在水容器7中积累；而同时位于矿坑壁1上的种植层3以及营养层2受到支杆5和固定件11的同时压紧作用，所以能够使得种植层3和营养层2的位置能够保持一个稳定的状态，不仅如此，由于固定件11顶部是呈树枝状的压紧部12，这样不仅加大了固定件11与种植层3之间的作用的面积，从而使得压紧效果更好，同时树枝状的形状使得压紧部12的面积更小，这样位于种植层3上的植物就能够进行正常的生长，而不受到压紧部12过多的压紧作用；当不下雨时，由于在水容器7中装盛有一定的水量，这时水体在虹吸件8的虹吸现象下沿着虹吸件8向着水容器7顶部渗析，这样水体在进入到虹吸支管9后，通过通孔进入到矿坑壁1上，这样就能够为种植层3上的植物提供水分从而使得植物能够有持续的水分进行生长，这样就大大的提高了植物的存活率。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
