一种树干固定架的制作方法

本实用新型属于保护树木领域，具体涉及一种树干固定架。

背景技术：

为美化环境，常常在道路两旁移栽树木，这些从自然界中移栽过来的树木，由于雨水天气等诸多自然原因，在树木生长过程中会造成树木根部泥土疏松，遇上强风，树木就容易被大风吹歪，影响道路绿化整体景观效果，另外，倾斜的树木还会对行人和来往车辆带来不便，存在一定的安全隐患。传统的支撑是采用设置木桩的方式，多数采用捆绑木棍的方式进行固定，将几根木棍上端用绳子绑在树木上，木棍的下端支撑在土地上，这种固定方式繁琐，需要几个人同时固定，费时费力，且不易拆卸，当遇到大风雷雨等恶劣天气时，地面对支撑木棍的支撑力小，受到外部影响很大，支撑架容易倾倒，难以起到固定作用。

技术实现要素：

本实用新型所要解决的问题是提供一种树干固定架。

本实用新型采用的技术方案是：一种树干固定架，包括一开口的卡环，卡环的两端通过螺杆连接，卡环的一端通过螺栓固定在固定块上，所述固定块上开有供螺杆穿过的螺纹孔，卡环的另一端通过螺栓连接在套环上，所述套环套设在螺杆上，且套环设置在紧固螺母和调节螺母之间。

卡环上设有压紧装置，压紧装置包括压紧块、与压紧块连接的螺纹推杆，螺纹推杆上套设有旋杆开关、垫片和弹簧，弹簧套设在推杆开关与垫片之间。

进一步地，所述旋杆开关由手柄和螺母一体成形。

进一步地，卡环上至少设置有两个支撑架，支撑架铰接在卡环上。

进一步地，支撑架包括上支架和下支架，上支架套设在下支架上端，上支架和下支架之间设置有锁合机构，锁合机构包括内套、外套、手把和转轴，内套套设在上支架的下端，内套上部为圆筒形，内套下部为内锥形，且内套下部周壁上设有贯通的剖沟，所述外套同轴套设在内套外，外套上部为圆筒形，外套下部为内锥形；

所述锁合结构具有使外套相对于内套轴向移动的结构，外套相对于内套轴向移动时，外套通过内套的下部锥形周壁对下支架锁紧或者松开；

使所述外套相对于内套轴向移动的结构是推动外套的手把，所述手把具有相对的两臂，两臂内侧设置有偏心凸轮，偏心凸轮上一体形成转轴，内套的两侧壁上开有供转轴插入的两个定位孔，外套的两侧开有相对于两个定位孔位置供偏心凸轮穿过的通孔。

进一步地，所述下支架下端连接有三角桩。

进一步地，所述压紧块为弧形形状。

进一步地，所述卡环为弹性件。

本实用新型的有益效果为：可以固定任意直径的树干，与卡环上铰接的支撑架可以调整支撑角度与支撑长度，三角桩伸进泥土中固定的方式十分牢固，不易受外部因素的影响，同时，本实用新型方便安装和拆卸，能够重复利用，节省人力和节约资源。

附图说明

图1为本实用新型卡环连接的示意图；

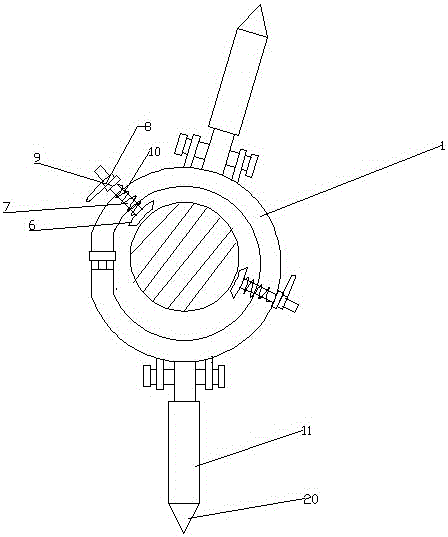

图2为本实用新型的结构示意图；

图3为本实用新型支撑架的结构示意图；

图4为本实用新型上支架与下支架局部结构示意图。

具体实施方式

下面结合附图与具体实施例对本实用新型进行详细说明。

参阅图1和图2所示，一开口的卡环1，卡环1的两端通过螺杆2连接，卡环1的一端通过螺栓固定在固定块3上，所述固定块3上开有供螺杆穿过的螺纹孔，卡环1的另一端通过螺栓连接在套环4上，所述套环4套设在螺杆2上，且套环4设置在紧固螺母5a和调节螺母5b之间。在固定树木时，松开紧固螺母5a，将开口的卡环1套在树木上，卡环1为1弹性件，将连接卡环1一端的套环4套设在螺杆2上，通过滑动套环4到正好圈住树木的主干，拧紧紧固螺母5a和调节螺母5b，将卡环1固定。

卡环1上设有压紧装置，压紧装置包括压紧块6、与压紧块6连接的螺纹推杆7，螺纹推杆7上套设有旋杆开关8、垫片9和弹簧10，弹簧10套设在推杆开关8与垫片9之间， 旋杆开关7是由螺母和手柄一体成形的，在固定好卡环后，通过转动手柄带动螺母压紧弹簧，弹簧作用力在压紧块上，压紧块紧贴树干将卡环压紧。

参阅图3与图4所示，内套12的上部为圆筒形，内套12的下部为内锥形，图中所示为从上到下扩张，亦可采取从上到下收缩的形状。所述内锥形的下部开口供下支架102的上端插入，并且对下支架102进行锁紧或松开，在内套12的内锥形下部设置贯通周壁的剖沟，所述剖沟沿轴向延伸内套的上部侧壁上开有两个定位孔18，供手把15上的转轴17插入。外套13同轴套设于内套12的外壁上，外套13的上部为圆筒形，外套13的下部为内锥形，其形状尺寸与内套相配合，图中所示为从上到下扩张，外套13可以紧紧地套在内套12上，外套13的两侧设置有相对于内套上的定位孔18的通孔19，供手把15上的偏心凸轮16穿过，通孔19的中心与定位孔18的中心不在同一轴线上，因此，偏心凸轮16能够在通孔19中形成偏心推定的作用。

手把15的整体形状为U型，可以通过手握手把15推顶外套13，利用偏心凸轮16在通孔19内的偏移，带动外套13轴向移动，当下压手把15时，外套13在相对于内套12升高，使外套13的内锥形下部相对于下支架102产生压紧力，如此，上支架101和下支架102呈伸缩状态，当上拉手把15时，外套13相对于内套12下降，外套13紧箍住内套12，上支架101和下支架102呈锁定状态，利用手把15可以调节支撑架11的长度。

卡环1上至少安装两个支撑架11，用以支撑树干。铰接在卡环1上的支撑架11可以绕铰接轴旋转，通过调节支撑架11与卡环1的角度，选择稳固的位置，将三角桩20深深的打进泥土中。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
