一种水旱田两用平地机的制作方法

本实用新型属于农业机械技术领域。

背景技术：

目前，公知的旱田平地机是由机架、耙片等组成。这种平地机耙片是在拖拉机拖动下，被动的旋转，平整田地效果差、效率低。此外，水田与旱田土壤条件不同，两者的设备也不同，不能兼用。

技术实现要素：

本实用新型的目的是：提供一种水旱田两用平地机，它既能用于水田平地作业，又能用于旱田平地作业。

本实用新型的技术方案是：以主传动箱为主体，左右连接固定套管，固定套管连接活动套管，活动套管连接侧传动箱。在主传动箱的上方通过斜支架固定上牵引框，在固定套管的前方固定下牵引框。外配拖拉机通过联轴器B与主传动箱传动配合，主传动箱通过联轴器A分别与左右侧传动箱传动配合，侧传动箱通过联轴器B与后耙片传动配合，带动后耙片旋转，主传动箱通过下传动箱与前耙片传动配合，带动前耙片旋转，在主传动箱后面安装有油缸推动拉杆A、拉杆B，用以改变后耙片的角度，在下传动箱的下面固定一个犁刀。

本实用新型的有益效果是，旋转动力由拖拉机通过联轴器，输送到主传动箱，并分别输送到前耙片、后耙片，驱动耙片旋转，对田间土壤有切削、翻耕作用，提高了作业质量和工作效率。又由于耙片旋转，提高了平地机的通用性，实现了水田旱田两用。

附图说明

图1是本实用新型的主视图。

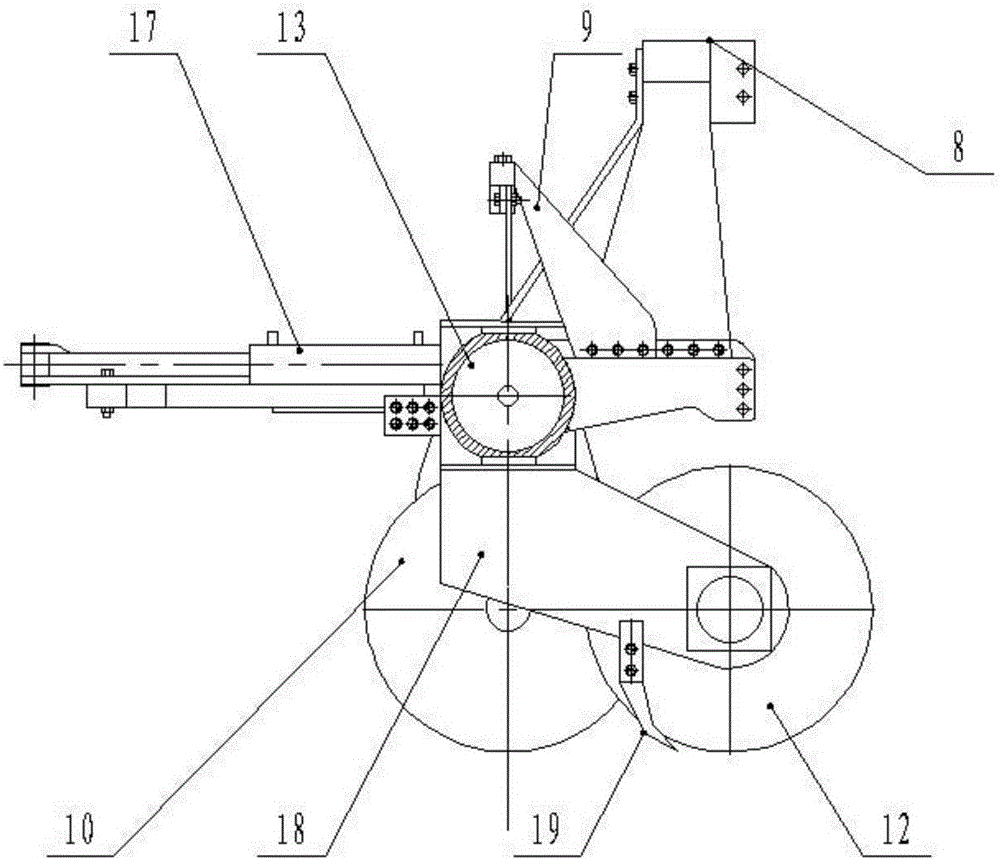

图2是本实用新型的左视图。

图3是本实用新型的俯视图。

具体实施方式

下面结合附图对本实用新型进一步描述：

如图所示，１是侧传动箱，２是活动套管，3是连接杆，4是联轴器A，5是固定套管，6是横杆，7是斜支架，8是上牵引框，9是立连接板，10是后耙片，11是下牵引框，12是前耙片，13是主传动箱，14是联轴器B，15是拉杆A，16是拉杆B，17是油缸，18是下传动箱，19是犁刀。

在图1中，联轴器B（14）将动力输送到主传动箱（13）主传动箱（13）的两侧连接固定套管（5），固定套管（5）连接活动套管（2），活动套管（2）连接侧传动箱（1）。主传动箱（13）的上方用斜支架（7）固定上牵引框（8），在固定套管（5）的前方焊接下牵引框（11）。

在图2中，在主传动箱（13）的下方设置下传动箱（18），下传动箱（18）的下面固定犁刀（19）。

在图3中，主传动箱（13）后面的油缸（17）推动拉杆A（15）和拉杆B（16）。

以主传动箱为主体，左右连接固定套管，固定套管连接活动套管，活动套管连接侧传动箱。在主传动箱的上方用斜支架固定上牵引框，在固定套管的前方焊接下牵引框。旋转动力由拖拉机通过联轴器B输入到主传动箱，再由主传动箱通过联轴器A分别传送到左右侧传动箱，由侧传动箱将动力输送到后耙片，带动后耙片旋转。主传动箱的下方设置有下传动箱，将动力从主传动箱输送到前耙片，带动前耙片旋转。主传动箱后面的油缸推动拉杆A、拉杆B，用以改变后耙片的角度。在下传动箱的下面固定一个犁刀。
