一种滴灌带仿形起带装置的制作方法

本实用新型涉及一种滴灌带回收机部件，尤其是一种滴灌带仿形起带装置，属农业机械领域。

背景技术：

随着滴灌节水技术的大面积推广使用，滴灌带的使用量也随之迅猛增长，使用过的滴灌带经回收再利用可以大大减少滴灌带的使用成本，但为了加快秋季备耕进度，亟需一种高效回收滴灌带机械及其配套辅助装置。

对于现有横抽集条式滴灌带回收机，其在田间工作时由于工作地面高低不平，使得起带齿无法始终保持有效的入土深度，严重影响了起带率，降低了滴灌带回收效率。因此，针对现有的横抽集条式滴灌带回收机，研制一种随田间地面高低变化仍能保持起带齿入土深度的仿形起带装置具有重要意义。

技术实现要素：

本实用新型目的在于解决横抽集条式滴灌带回收机起带装置起带率低的问题，提供一种适用于横抽式滴灌带回收机的仿形起带装置。该装置具有结构简单、工作可靠、适用于各种复杂地况的起带仿形等特点。

本实用新型涉及一种滴灌带仿形起带装置，包括起带齿、起带杆、下限位挡板、热拉杆、双滑槽支座、上限位挡板、弹簧、机架、开口销、限深板、转轴和滑槽，其特征在于所述的起带齿设在热拉杆的下侧，所述的起带杆设在起带齿的上端，所述的限深板设在起带齿的下侧，所述的下限位挡板设在热拉杆上，所述的双滑槽支座有两组分别设在机架两侧，所述的弹簧设在上限位挡板和双滑槽支座之间，所述的热拉杆穿过双滑槽支座、上限位挡板和弹簧，所述的开口销设在热拉杆顶端，所述的滑槽设在转轴上，两个滑槽为一组设在双滑槽支座中，所述的机架左右两侧均有双滑槽支座、热拉杆、弹簧、滑槽和开口销，且对称布置。

本实用新型工作过程如下：在平整地面时，起带齿入土，在限深板阻挡的作用下热拉杆受到一定压力使弹簧有一定的压缩量，起带齿保持有效入土深度将滴灌带起离地面；当地面高凸时，在限深板的作用下热拉杆受到压力变大，弹簧的压缩量增加，带动热拉杆通过滑槽发生向上位移，起带齿保持有效入土深度将滴灌带起离地面；当地面低凹时，热拉杆受力变小，弹簧恢复形变，带动热拉杆通过滑槽发生向下位移，起带齿从而保持有效入土深度将滴灌带起离地面。起带齿的入土深度可以通过调节限深板与地面的角度调整，也可以通过调整弹簧弹性系数调整。上限位挡板和下限位挡板是为了防止起带齿突然受到较大的冲击而破坏，同时限制起带装置的仿形距离。

本实用新型具有结构简单、工作可靠、起带效率高等优点，能满足横抽式滴灌带回收机起带装置在不同工作环境下使用的要求。

附图说明

图1为本实用新型实施例的主视图。

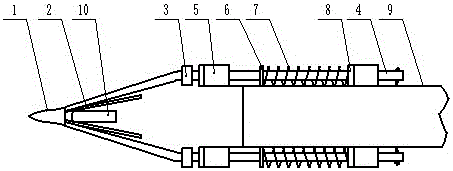

图2为本实用新型实施例的俯视图。

图3为双滑槽支座剖视图。

附图中标示1为起带齿，2为起带杆，3为下限位挡板，4为热拉杆，5为双滑槽支座，6为上限位挡板，7为弹簧，8位机架，9为开口销，10为限深板，11为转轴，12为滑槽。

具体实施方式

实施例1：

参照图1、图2和图3，为一种滴灌带仿形起带装置的实施例，包括起带齿（1）、起带杆（2）、下限位挡板（3）、热拉杆（4）、双滑槽支座（5）、上限位挡板（6）、弹簧（7）、机架（8）、开口销（9）、限深板（10）、转轴（11）和滑槽（12），其特征在于所述的起带齿（1）设在热拉杆（4）的下侧，所述的起带杆（2）设在起带齿（1）的上端，所述的限深板（10）设在起带齿（1）的下侧，所述的下限位挡板（3）设在热拉杆（4）上，所述的双滑槽支座有（5）两组分别设在机架（8）两侧，所述的弹簧（7）设在上限位挡板（6）和双滑槽支座（5）之间，所述的热拉杆（4）穿过双滑槽支座（5）、上限位挡板（6）和弹簧（7），所述的开口销（9）设在热拉杆（4）顶端，所述的滑槽（12）设在转轴（11）上，两个滑槽（12）为一组设在双滑槽支座（5）中，所述的机架（8）左右两侧均有双滑槽支座（5）、热拉杆（4）、弹簧（7）、滑槽（12）和开口销（9），且对称布置。
