便携式甘草挖掘装置的制作方法

本实用新型涉及农业机械技术领域，特别涉及一种便携式甘草挖掘装置。

背景技术：
：

甘草为豆科多年生草本，其根与根状茎粗壮，是一种补益中草药。甘草根呈圆柱形，长25～100厘米，直径0.6～3.5厘米，外皮松紧不一，表面红棕色或灰棕色。甘草喜光照充足、降雨量较少、夏季酷热、冬季严寒、昼夜温差大的生态环境，具有喜光、耐旱、耐热、耐盐碱和耐寒的特性；其多生长在干旱、半干旱的沙土、沙漠边缘和黄土丘陵地带，在引黄灌区的田野和河滩地里也易于繁殖。甘草适应性强，抗逆性强，适宜在土层深厚、土质疏松、排水良好的砂质土壤中生长。

甘草生长的诸多特性与西北的新疆、内蒙古、宁夏、甘肃、山西的自然气候环境非常吻合，随着近二十年全球对甘草需求的不断增加，因地制宜地大力发展甘草种植不但能改变当地落后的经济面貌，同时能兼顾当地的水土保持、放风固沙。

目前的甘草挖掘机体型庞大，需要由大型牵引机械拖挂，适用于规模化、农场化种植的采挖，对于散户小规模的种植，现在还没有合适的采挖装置。

技术实现要素：
：

鉴于此，有必要设计一种便携式甘草挖掘装置。

一种便携式甘草挖掘装置，包括：四轮手推车、储物箱、手动卷扬机、立柱、自锁爪；其中，储物箱、立柱设置在四轮手推车上且立柱位于四轮手推车的边沿，立柱高度不低于1.3米且其顶端设有定滑轮，手动卷扬机固定在储物箱侧部，手动卷扬机的绳索经定滑轮悬吊着自锁爪。

优选的，自锁爪包括：固定箍、爪指、自紧圆盘、限位块；其中，固定箍为环状，爪指分为指根和指头，指根与指头之间为钝角，爪指在其指根、指头结合部与固定箍枢接，且爪指之间等间距排列，限位块位于指根上部的内侧，自紧圆盘位于爪指之间，自紧圆盘与绳索固定；指根与指头的长度、指根与指头的夹角及限位块的位置使得：自紧圆盘由固定箍所在平面向上移动时使指头的端部不断地接近固定箍的轴线，并且当自紧圆盘上表面接触到限位块下表面时，指头的端部所围成区域的半径小于成熟甘草根茎处的平均半径。

优选的，爪指数为4。

优选的，固定箍其圆环向内伸出有枢接臂，爪指在固定箍内侧与枢接臂枢接。

本实用新型既不依靠牵引机械，也不借助自动装置来驱动自身的行走、采挖，而是通过人力拖拽实现装置的移动，通过摇动手动卷扬机实现对甘草的采挖，从而将设备体积和重量大大减轻，可以很方便的由单人在小块田地上操作。

附图说明：

附图1是一幅较佳实施方式的便携式甘草挖掘装置的俯视结构示意图。

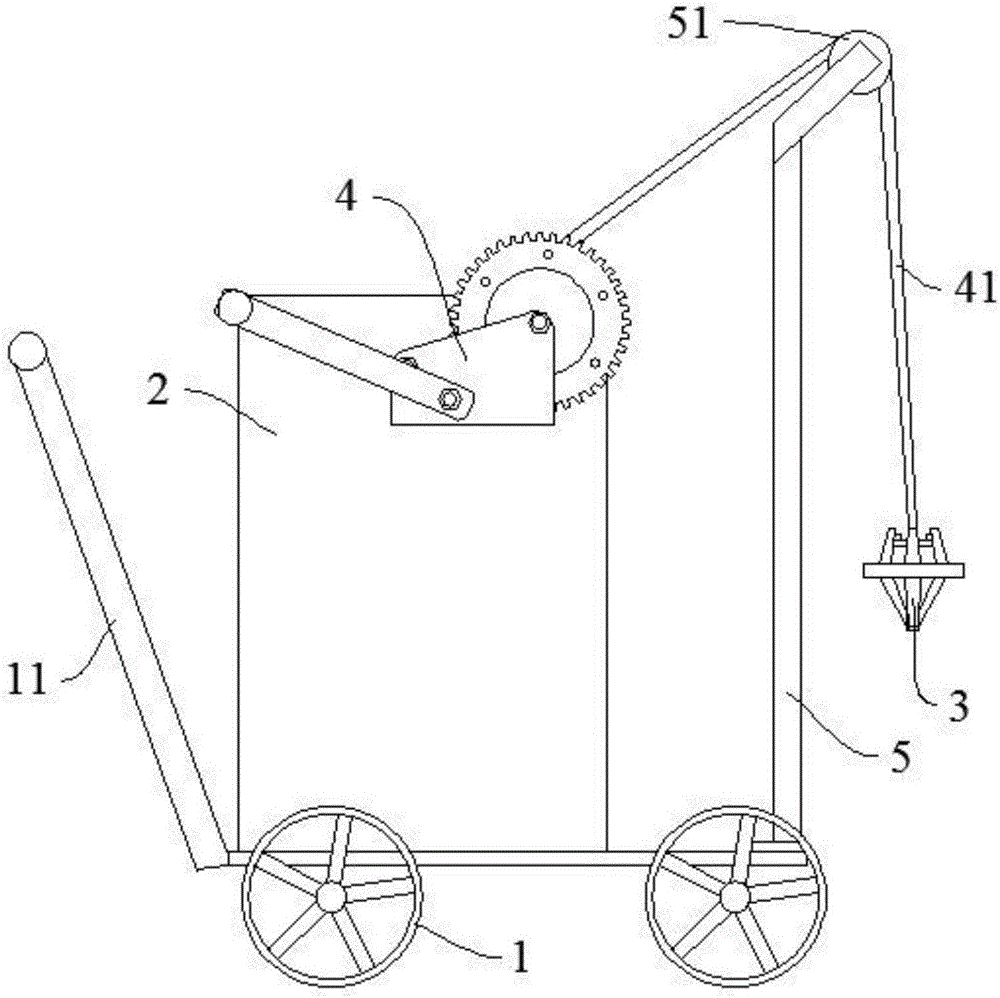

附图2是一幅较佳实施方式的便携式甘草挖掘装置的侧视结构示意图。

附图3是一幅较佳实施方式的自锁爪的主视结构示意图。

附图4是一幅较佳实施方式的自锁爪的俯视结构示意图。

图中：四轮手推车1、储物箱2、手动卷扬机4、立柱5、自锁爪3、把手11、定滑轮51、绳索41、固定箍31、爪指32、自紧圆盘33、限位块34、指根321、指头322、端部3221、枢接臂311、销轴35。

具体实施方式：

如图1～4所示，一种便携式甘草挖掘装置，包括：四轮手推车1、储物箱2、手动卷扬机4、立柱5、自锁爪3；其中，四轮手推车1为平板车，其后部设有把手11，储物箱2、立柱5设置在四轮手推车1上且立柱5位于四轮手推车1的边沿，立柱5高度不低于1.3米且其顶端设有定滑轮51，手动卷扬机4固定在储物箱2侧部，手动卷扬机4的绳索41经定滑轮51悬吊着自锁爪3。

在本实施方式中，如图3、4所示(附图3为了清除起见，只画了两个爪指)，自锁爪3包括：固定箍31、爪指32、自紧圆盘33、限位块34；其中，固定箍31为环状，爪指分为指根321和指头322，指根321与指头322之间为钝角，爪指32在其指根321、指头322结合部与固定箍31枢接，且爪指32之间等间距排列，限位块34位于指根321上部的内侧，自紧圆盘33位于爪指32之间，自紧圆盘33与绳索41固定；指根321与指头322的长度、指根321与指头322的夹角及限位块34的位置使得：自紧圆盘33由固定箍31所在平面向上移动时使指头322的端部3221不断地接近固定箍31的轴线，并且当自紧圆盘33上表面接触到限位块34下表面时，指头322的端部3221所围成区域的半径小于成熟甘草根茎处的平均半径。

在本实施方式中，爪指32数为4。

在本实施方式中，固定箍31其圆环向内伸出有枢接臂311，爪指32在固定箍31内侧与枢接臂311枢接，图4种虚线为销轴35。
