一种灌排两用注肥喷水装置的制作方法

本实用新型涉及一种园林用设备，具体是一种灌排两用注肥喷水装置。

背景技术：

现有的灌溉系统注肥方法，都要求采用液体或水中速溶的固体肥料，这对于氮肥和钾肥很容易做到，但对于磷肥，则只有磷酸二氢钾等少数品种能够提供全水溶性磷肥，大多数磷肥由于溶解度低或含有不溶物而难以实施；而单一的园林喷水装置或农田喷水装置又缺少注肥功能；所以，我们要设计一种可以将溶解的肥料注入喷水，而且结构简单，使用方便的喷水装置。

技术实现要素：

本实用新型的目的在于提供一种灌排两用注肥喷水装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种灌排两用注肥喷水装置，包括填料仓和喷水头；所述填料仓设置有自来水管、总水阀、填料仓注水阀、填料仓注水管、填料仓过滤网、未溶解填料、稀释溶液、填料仓水阀和填料仓支架；所述自来水管设置在整个装置的进水位置；所述总水阀设置在自来水管上；所述填料仓注水阀设置在填料仓注水管顶部；所述填料仓注水管设置在自来水管的分支上；所述填料仓过滤网设置在填料仓内部；所述填料仓设置在填料仓支架上；所述未溶解填料设置在填料仓过滤网内部；所述稀释溶液设置在填料仓内部，填料仓过滤网外部；所述填料仓水阀设置在填料仓底部中心；所述填料仓支架设置在填料仓底部边缘，且焊接固定；所述喷水头设置有喷水软管、地下渗水管、渗水孔和喷水孔；所述喷水软管设置在自来水管的一端，且连接于填料仓水阀；所述地下渗水管设置在喷水软管上；所述喷水头设置在喷水软管上，且可多级设置；所述喷水孔设置在喷水头上，且均匀分布。

作为本实用新型进一步的方案：所述填料仓过滤网设置在填料仓内部，搭在填料仓口部边缘，且可自由取下。

作为本实用新型进一步的方案：所述填料仓设置在填料仓支架上，且焊接固定。

作为本实用新型进一步的方案：所述地下渗水管设置在喷水软管上，且可多级设置。

与现有技术相比，本实用新型的有益效果是：

本实用新型的灌排两用注肥喷水装置中的自来水管用于提供填料仓的稀释肥料用水和喷水头的灌溉用水；总水阀用于控制整个装置的水源供停，避免浪费水资源；填料仓注水阀用于控制填料仓注水管的水源；填料仓注水管用于给填料仓提供水源；填料仓过滤网用于过滤填料仓中未完全溶解的肥料颗粒，避免肥料颗粒进入喷水软管堵塞软管；填料仓用于溶解肥料；未溶解溶解填料用于继续溶解；稀释溶液用于提供喷水软管的肥料溶液；填料仓水阀用于控制填料仓内的稀释溶液是否进入喷水软管；填料仓支架用于支撑整个填料仓；喷水软管用于安装地下渗水管和喷水头，同时连通自来水管和填料仓水阀，给地下渗水管和喷水头提供注肥用水；地下渗水管用于地下渗水灌溉；渗水孔用于将地下渗水管中的水源连接外部；喷水头用于地面灌溉，且喷水头设计为半球形，可以360度洒水，使灌溉均匀；喷水孔用于喷水头喷水；本实用新型灌排两用注肥喷水装置具有结构简单，使用方便，可多级扩展等优点。

附图说明

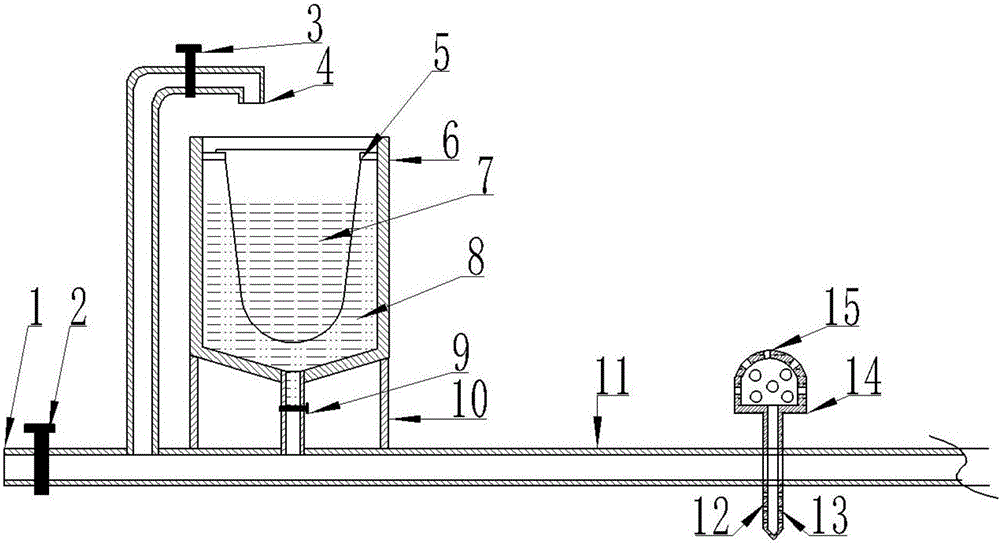

图1为灌排两用注肥喷水装置的结构示意图。

图2为灌排两用注肥喷水装置的剖视图。

图3为灌排两用注肥喷水装置中的过滤网结构示意图。

图中：1-自来水管，2-总水阀，3-填料仓注水阀，4-填料仓注水管，5-填料仓过滤网，6-填料仓，7-未溶解填料，8-稀释溶液，9-填料仓水阀，10-填料仓支架，11-喷水软管，12-地下渗水管，13-渗水孔，14-喷水头，15-喷水孔。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-3，一种灌排两用注肥喷水装置，包括填料仓6和喷水头14；所述填料仓6设置有自来水管1、总水阀2、填料仓注水阀3、填料仓注水管4、填料仓过滤网5、未溶解填料7、稀释溶液8、填料仓水阀9和填料仓支架10；所述自来水管1设置在整个装置的进水位置；所述总水阀2设置在自来水管1上；所述填料仓注水阀3设置在填料仓注水管4顶部；所述填料仓注水管4设置在自来水管1的分支上；所述填料仓过滤网5设置在填料仓内部，搭在填料仓6口部边缘，且可自由取下；所述填料仓6设置在填料仓支架10上，且焊接固定；所述未溶解填料7设置在填料仓过滤网5内部；所述稀释溶液8设置在填料仓6内部，填料仓过滤网5外部；所述填料仓水阀9设置在填料仓6底部中心；所述填料仓支架10设置在填料仓6底部边缘，且焊接固定；所述喷水头14设置有喷水软管11、地下渗水管12、渗水孔13和喷水孔15；所述喷水软管11设置在自来水管1的一端，且连接于填料仓水阀9；所述地下渗水管12设置在喷水软管11上，且可多级设置；所述喷水头14设置在喷水软管11上，且可多级设置；所述喷水孔15设置在喷水头14上，且均匀分布；自来水管1用于提供填料仓6的稀释肥料用水和喷水头14的灌溉用水；总水阀2用于控制整个装置的水源供停，避免浪费水资源；填料仓注水阀3用于控制填料仓注水管4的水源；填料仓注水管4用于给填料仓6提供水源；填料仓过滤网5用于过滤填料仓6中未完全溶解的肥料颗粒，避免肥料颗粒进入喷水软管11堵塞软管；填料仓6用于溶解肥料；未溶解溶解填料7用于继续溶解；稀释溶液8用于提供喷水软管11的肥料溶液；填料仓水阀9用于控制填料仓6内的稀释溶液8是否进入喷水软管；填料仓支架10用于支撑整个填料仓6；喷水软管11用于安装地下渗水管12和喷水头14，同时连通自来水管1和填料仓水阀9，给地下渗水管12和喷水头14提供注肥用水；地下渗水管12用于地下渗水灌溉；渗水孔13用于将地下渗水管中的水源连接外部；喷水头14用于地面灌溉，且喷水头14设计为半球形，可以360度洒水，使灌溉均匀；喷水孔15用于喷水头14喷水。
