一种盐碱地用点穴式改良肥撒施机的制作方法

本实用新型涉及农用机械技术领域，具体为一种盐碱地用点穴式改良肥撒施机。

背景技术：

随着农业化机械化程度的提高，国内的农业从业者已经逐渐从人畜作业方式转变为机械作业方式，农业机械在农业生产中的作用越来越广泛，机械作业方式虽然可以大面积的作业，但无形中增加了施肥过程中的成本，而且有些挥发性肥料直接撒在土地上，可能会导致肥效减弱，从而增加了农业从业者的输出成本，也不利于土地的改良，为此，我们提出一种盐碱地用点穴式改良肥撒施机。

技术实现要素：

本实用新型的目的在于提供一种盐碱地用点穴式改良肥撒施机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种盐碱地用点穴式改良肥撒施机，包括底座，所述底座的底部设有改良肥料箱，改良肥料箱的底部内表面设有排料口，所述改良肥料箱内部设有旋转轴，旋转轴上安装有搅动架，且旋转轴的一端设有从动轮，所述从动轮位于改良肥料箱的外侧，且从动轮和农用车动力装置的主动轮传动连接，所述改良肥料箱的底部连接有输送管，输送管通过排料口和改良肥料箱连通，且输送管的中部设有电磁继电阀门，所述底座的底部一侧设有液压缸，液压缸的底端设有连杆，且连杆通过输送管和改良肥料箱连通，所述连杆的底端安装有锥形头，锥形头的一侧设有出料口，所述底座的底部设有机架，机架和农用车车体固定连接，所述底座的上表面一侧安装有智能控制器，智能控制器的输出端连接电磁继电阀门的输入端。

优选的，所述输送管为橡胶伸缩管。

优选的，所述连杆内设有输送通道，连杆通过输送通道和输送管连通，且连杆通过输送通道和出料口连通。

与现有技术相比，本实用新型的有益效果是：该盐碱地用点穴式改良肥撒施机设计合理，实用性强，通过设置锥形头来进行点穴施肥，使肥料被覆盖在土壤中，大大保留肥料的功效，有效地改善了土壤环境，而且该撒施机设有智能控制器，能够精准地控制施肥量，从而使肥料得到合理的利用，减少了输出成本。

附图说明

图1为本实用新型结构示意图；

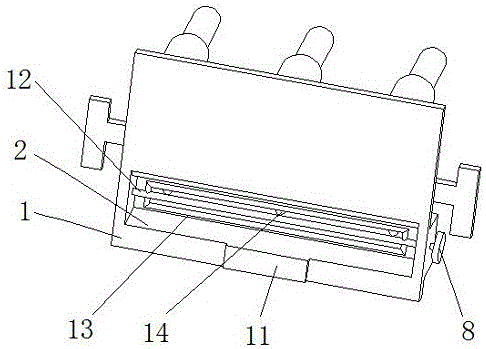

图2为本实用新型俯视图；

图中：1底座、2改良肥料箱、3输送管、4电磁继电阀门，5锥形头、6出料口、7连杆、8从动轮、9液压缸、10机架、11智能控制器、12旋转轴、13搅动架、14排料口。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，一种盐碱地用点穴式改良肥撒施机，包括底座1，底座1的底部设有改良肥料箱2，改良肥料箱2的底部内表面设有排料口14，改良肥料箱2内部设有旋转轴12，旋转轴12上安装有搅动架13，搅动架13可以搅碎肥料中比较大的颗粒，且旋转轴12的一端设有从动轮8，从动轮8位于改良肥料箱2的外侧，且从动轮8和农用车动力装置的主动轮传动连接，改良肥料箱2的底部连接有输送管3，输送管3为橡胶伸缩管，输送管3通过排料口14和改良肥料箱2连通，且输送管3的中部设有电磁继电阀门4，底座1的底部一侧设有液压缸9，液压缸9的底端设有连杆7，且连杆7通过输送管3和改良肥料箱2连通，连杆7的底端安装有锥形头5，锥形头5的一侧设有出料口6，连杆7内设有输送通道，连杆7通过输送通道和输送管3连通，且连杆7通过输送通道和出料口6连通，底座1的底部设有机架10，机架10和农用车车体固定连接，底座1的上表面一侧安装有智能控制器11，智能控制器11的输出端连接电磁继电阀门4的输入端，智能控制器11通过控制电磁继电阀门4的开合来精确控制施肥量，通过设置锥形头5来进行点穴施肥，使肥料被覆盖在土壤中，大大保留肥料的功效，有效地改善了土壤环境，该撒施机提高了改良肥的利用率，减少了输出成本。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
