草毯移植器的制作方法

文档序号:12202929阅读:370来源:国知局
草毯移植器的制作方法与工艺

本实用新型涉及一种移植工具,更具体地说是一种草毯移植器。



背景技术:

现代农业和林业已经广泛采用集中育草毯,在成草毯后再移植到大田的工艺方法,这种方法充分利用移植优势,不仅可以使草毯更容易成长,还可以优化种子的发芽、出草毯环境,使其出草毯率高,并能提前出草毯、成熟,但是在草毯木的移植过程中,我们发现利用现有的移植工具劳动者不仅要反复下蹲,而且移植草毯木很容易散土,但其缺点是不便于在传送移植器时全程机械化或半机械化人力传送操作。



技术实现要素:

本实用新型所要解决的技术问题是:提供一种草毯移植器,在使用时采用全程机械化和半机械化传送操作,提高了效益减少了劳动力。

为实现上述目的,本实用新型提供了如下技术方案:一种草毯移植器,包括板体、框体,其特征是:所述板体连接在所述框体的底部,所述板体与框体为滑移连接,所述框体下端设有若干个支撑件,所述支撑件与支撑件之间形成叉车口。

通过采用上述技术方案,所述因为现有的草毯移植器,当相关人员要搬运时每次只能搬运一个,而且搬运速度慢,我们通过增加了叉车口,每次搬运采用全程机械化和半机械化传送操作,这样增加了搬运的速度,操作简单方便。

本实用新型进一步设置为:支撑件为方形支撑木块。

通过采用上述技术方案,普通的支撑块采用圆形支撑会当来不稳定,圆形支撑不利于用作支撑,所述支撑件为方形支撑木块是为了更好的用来稳定和支撑草毯移植器。

本实用新型进一步设置为:框体四个边和中间处设置有凹槽,所述框体的下面四个边和中间设有支撑木块,所述支撑块下端设置凸槽。

通过采用上述技术方案,所述在框体下面设有支撑块是为了能支撑草毯移植器,离地面有一定的距离所述框体四个边设有凹槽,是为了与支撑木块下端的凸槽柱连接,所述草毯移植器可以在搬用时采用叉车插入,在叉车搬运的过程中草毯移植器可以多个叠加搬运,实现快速搬运。

本实用新型进一步设置为:板体一边上设置方便抽拉的把手,所述把手与所述板体螺钉连接,所述板体以把手两侧的后端设有凸柱。

通过采用上述技术方案,所述在搬运时支撑木块形成的叉车口方便让叉车插入,所述搬运完放到地面上让草毯落在地上,所述的在板体上设置抽拉把手,这样在抽拉把手板体会被来出,这样草毯就会落在地上,所述把手和板体采用螺钉固定,是为了能在抽拉时不会让把手和板体脱落采用的连接,所述板体以把手两侧的后端设有凸柱,所述当抽拉把手时板体会被拉出,当被拉到框体的出口时,所述板体后端凸柱会和C型钢支架位于内侧的长条口处设置可以拆卸的凸柱卡住。

本实用新型进一步设置为:框体上设置C型钢支架,所述C型钢支架位于内侧的与长条口连接处设置可以拆卸的凸柱。

通过采用上述技术方案,所述框体内侧边设有C型钢支架,所述C型钢支架是为了能把板体所插接,所述当板体从框体设有长条口插入时,所述在插到C型钢支架内,所述C型钢支架位于内侧的与长条口连接处设置可以拆卸的凸柱,是为了防止在抽拉把手后板体会掉在地上,所述设有凸柱是为了更好的与C型钢支和架板体和相互卡住。

本实用新型进一步设置为:框体的一侧面上开有设置插入板体的长条口。

通过采用上述技术方案,所述框体的一侧面上开有设置插入板体的长条口,长条口是为了能让板体可以插入到框体里,所述是为了能让板体在长条口里连接C型钢支架连接,所述板体与长条口连接是为了实现在叉车搬运后放到地面上,可以抽拉板体上的把手,所述板体被拉开草毯会落在地面上。

本实用新型进一步设置为:叉车口与所述框体之间设置防滑垫。

通过采用上述技术方案,所述防滑垫是设置在框体下端的叉车口增加了防滑垫,所述防滑垫是为了能让叉车插入后防止草移植器在颠簸中滑掉。

本实用新型进一步设置为:防滑垫上设有防滑纹。

通过采用上述技术方案,所述在防滑垫上设有防滑纹是为了在搬运草毯移植器时防滑垫上的滑纹会与叉车连接,所述防滑垫上的防滑纹是为了能让叉车插入后防止草移植器在颠簸中滑掉。

本实用新型进一步设置为:支撑块与框体螺钉连接。

通过采用上述技术方案,所述支撑块与框体螺钉连接,是为了能更加牢固,让支撑框与框体连接,所述在搬运草毯移植器时要放在地面上,所述支撑木块用来支撑草毯移植器。

本实用新型进一步设置为:C型钢支架与所述框体螺钉连接。

通过采用上述技术方案,所述C型钢支架与所述框体内部侧面上螺钉连接,是为了能让板体在框体中间实现抽拉所安装的C型钢支架。

综上所述,本实用新型具有以下有益效果:本实用新型通过在草毯移植器的框体下端设有支撑木块,形成叉车口,所述这样能够让叉车插入,减少了人力去搬运,采用叉车搬运使得操作更加简单省力。

附图说明

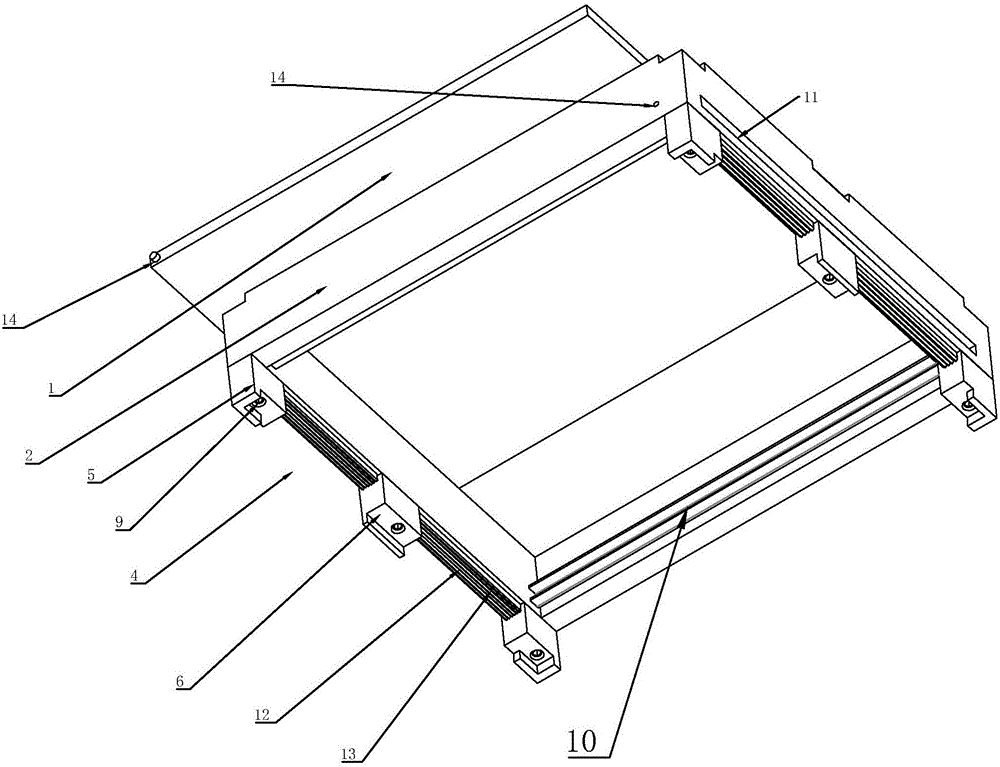

图1是本实用新型的主体结构示意图;

图2为本实用新型的主体结构示意图二;

图中:1、板体;2、框体;3、支撑件;4、叉车口;5、支撑木块;6、凹槽;14、凸柱;7、凸槽;8、把手;9、螺钉;10、C型钢支架;11、长条口;12、防滑垫;13、防滑纹。

具体实施方式

对本实用新型洒水器实施例做进一步说明。

实施例一:本实用新型提出一种草毯移植器,包括板体1以及框体2,设有若干个支撑件3,所述支撑件3是支撑木块5,是为了能形成叉车口4,形成叉车口4是为了让叉车搬运,这样减少人工搬运,当草毯放被放到框体2里面,所述板体1是用来支撑草毯,所述在板体1与框体采用C型钢支架10连接,所述采用C型钢支架10是为了能让板体1插在C型钢支架10理里面,这样可以实现一个支撑板体1的作用,通过板体1在C型钢支架10可以抽拉的C型钢支架10,C型钢支架10是安装在框体2内部的两侧面,所述C型钢支架10与框体2采用螺钉9连接,是为了能更好的固定在框体2里面,在每次抽拉板体1时C型钢支架10都会很牢固的固定在框体2上连接,所述在板体1的一边增加把手8,这样是为了在搬运后对底板抽拉的整个过程,所述把手8安装在板体1上通过螺钉9连接,这样可以在每次抽拉把手8时放在板体1上的草毯会被慢慢的落在地方,所述在底板安装把手8两边后端设有凸柱14,所述凸柱14是为了能和C型钢支架10上的凸柱14相互卡住,是为了在每次抽拉板体1上的把手8,板体1会被拉开,板体1当被拉到C型钢支架10的凸柱14时相互卡住,避免了在抽拉板体1时会被抽拉掉在地上带来的不便,所述框体2的下端设有若干个支撑块5,所述支撑与支撑块5之间形成叉车口4,所述叉车口4是为了能让叉车插进,所述在支撑块5的下端设有凸槽7与所述框体2上的凹槽6连接,这样是为了在叉车搬运时采用多个叠加后搬运,这样可以提高搬运的速度以及数量,所述草毯移植器被搬运到想要按放的地方,所述叉车会把草毯移植器放在地上,这样可以用叉车把叠加的草毯移植器一层一层的搬运到地上,这样支撑块5用来支撑草毯移植器,然后用手握着把手8慢慢抽拉,所述草毯会被拉到地面上,不仅操作简单,而且还提高了移植速度。
