生态绿植袋的制作方法

本实用新型涉及一种绿化环保装置，特别涉及一种生态绿植袋。

背景技术：

近些年来我国经济发展迅猛，公众基础设施的建设日新月异，居民在日程生活中对城市绿化覆盖率的要求也来越高，绿化成为改善环境卫生和维持生态平衡的重要措施。相应的，草坪是指起绿化美化作用的草地，它是一个国家、一个城市文明程度的标志之一，是国际公认的最有效、最简便、最廉价的护土、治沙、绿化环保产品之一。指以禾本科草及其它质地纤细的植物为覆盖并以它的根和匍匐茎充满土壤表层的地被，常见于小区公园用来美化环境、净化空气。

现有技术中的草地通过播种草籽种植成型，此方法等待草地成型的周期长，对土壤本身的质量要求高，为了解决这一问题草毯随应运而生。草毯能够在短时间内实现迅速的直接绿化，最大限度的对裸露土地进行植被覆盖。

现有的可参考申请号为201220370445.5的中国专利，其公开了一种生态绿植袋，包括袋体以及袋体正面增加的降解材料层，二者构成袋子结构，袋子分为若干等大的装有草种的小袋子，在袋体上设有用于将袋体选悬挂固定的提手，袋体边缘设有用于锁紧水分的收紧带，袋体背面设有剪裁口。使用生态绿植袋时，将剪裁口剪开并放置在地面上，用提手固定袋体，向袋子浇水然后用收紧带锁紧袋体，草种在小袋子中生长，植物长大后穿过袋体形成绿毯。其中，当袋子中的草种缺少水分时，由于收紧带将袋体收紧，草种很难从外界获取水分，无法快速及时的进行水分的补充，草种的存活率会大大降低。

技术实现要素：

本实用新型的目的是提供一种使植物种子及时补充水分的生态绿植袋。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种生态绿植袋，包括袋体，袋体上设有提手，所述袋体包括上层和底层，袋体上层为无纺布材料，袋体内设有用于放置营养土和植物种子的种植间，种植间下方设有供水袋，供水袋与种植间在边缘处固定连接以形成有供水袋与种植间之间供水腔，种植间设有连接供水腔的供水孔，在供水袋下方设有气囊，气囊连接有气泵，种植间放置有控制气泵启停的湿度传感器。

通过上述技术方案，袋体作为生态绿植袋的最外层保持与外界的相对隔离，袋体上的提手用于将袋体固定在墙上或者地面上。无纺布具有透气、质轻、不助燃、容易分解等作用，透气性的好处在于，无纺布将生态绿植袋与外界隔绝起来，又不完全阻隔空气和水的进入，从无纺布材料的袋体上层进入种植间的水分若产生多余可以被储存在供水腔内，以备后来的使用；质轻的特性减少了生态绿植袋的整体质量，方便后期的搬运；容易分解体现了环保生态的性能。袋体上层设置成无纺布，可以提高生态绿植袋的温度，缩短种子的萌芽时间，保持营养土的湿润，成坪迅速。供水腔内提前放置水，在气囊未被气泵充满气体前供水腔内的水一直储存在供水腔内部，湿度传感器监测到种植间的湿度不够湿润时，驱动气泵开启，将气囊充满气体，气囊充满后会挤压与其抵接的供水袋，供水袋内的水通过供水孔进入种植间，及时对种植间的植物种子补充水分。

较佳的，所述种植间的数量为多个并均匀的分布在袋体内部。

通过上述技术方案，将种植间分离成多个均匀分布在袋体内部使得每个种植间的营养土都定量的供给每个种植间内的植物种子使用，能够提高生态绿植袋中植物成型后的均匀性，避免多株植物之间互相争抢资源，保持生态绿植袋的植物生长稳定性。

较佳的，所述相邻种植间之间固接有帆布6，与袋体内壁相邻的种植间与袋体之间固接有帆布6。

通过上述技术方案，帆布6使得多个种植间之间柔性连接，并在袋体内部相对固定，避免生态绿植袋在搬运或者挂起的过程中损坏结构，能够保持生态绿植袋成坪后的表面整齐性。帆布6具有良好的防水性能，能够避免在袋体内长期直接接触水或者袋体内部空气过于潮湿而导致的种植间之间的固定连接失效。

较佳的，所述供水袋的数量为多个并与每一个种植间对应设置。

通过上述技术方案，使得供水袋内定量的水定量的供给给其相应对应的种植间，避免由于水分分配不合理而导致的有的种植间过于干燥、有的种植间过于湿润。进一步提高了生态绿植袋内植物的成活率。

较佳的，所述供水孔包括位于种植间底部的通孔。

通过上述技术方案，位于种植间底部的通孔能够在供水腔受到挤压时，对供水腔内的水起到引导作用，引导其通过通孔进入种植间内，有效的提高种植间的湿润度。同时能够避免供水腔收到挤压但是无处排水而产生的破裂。

较佳的，所述供水孔包括从种植间底部开始与供水腔相连并延伸至种植间侧壁内部的高位孔，高位孔在种植间侧壁上部与种植间相通。

通过上述技术方案，高位孔将供水腔内的水引导至种植间侧壁较高位置上，使得种植间内位于上方的营养土也能够得到水的直接湿润，经过高位孔的水在重力的作用下湿润了种植间内位于上方的营养土后会慢慢向下渗透，使得种植间内的营养土湿润的均匀，进一步提高了生态绿植袋的植物成活率。

较佳的，所述高位孔与通孔相连设置。

通过上述技术方案，高位孔能够分担通孔内的水量压力，由于通孔是位于种植间底部、直接与种植间连通的，若供水腔内的水直接全部通过通孔进入种植间会使得种植间底部的土壤过分湿润，植物有烂根的危险。

较佳的，所述供水腔内设有海绵。

通过上述技术方案，海绵由于多孔的结构特征，有很好的吸水储存水的效果。而且海绵的质量轻，会使得生态绿植袋的总体重量较轻，便于搬运。被储存在海绵内的水只有在受到挤压的力后才会从海绵内出来，这样的特性能使得供水袋内的水储存时间增加，减少不经意的颠簸就使得供水袋的水流失的现象发生，保证生态绿植袋的工作稳定性。

较佳的，所述气囊的边缘与袋体的边缘固接。

通过上述技术方案，由于生态绿植袋的供水腔就是通过气囊的充放气来实现水的供给的，气囊左右需要经常被充气、放气的部件，将其的边缘与电梯的边缘固定连接，才能保证气囊对供水腔的正常挤压的产生，放置气囊在袋体内部相对滑移，保证生态绿植袋的供水稳定性。

较佳的，所述底层为生物塑料材料。

通过上述技术方案，生物塑料指以淀粉等天然物质为基础在微生物作用下生成的塑料，他保留了塑料的特性，有很好的隔根防漏的效果，还具有可再生性，因此十分环保，适用于生态绿植袋底层的工作性能。

综上所述，本实用新型具有以下有益效果：将供水袋对应种植间设有有多个能够避免生态绿植袋在悬挂在墙上时，供水袋的水全部在重力的影响下聚集在生态绿植袋的底部，而致使生态绿植袋上方的种植间的营养土得不到供水袋的供水。

附图说明

图1是实施例中生态绿植袋的外观示意图；

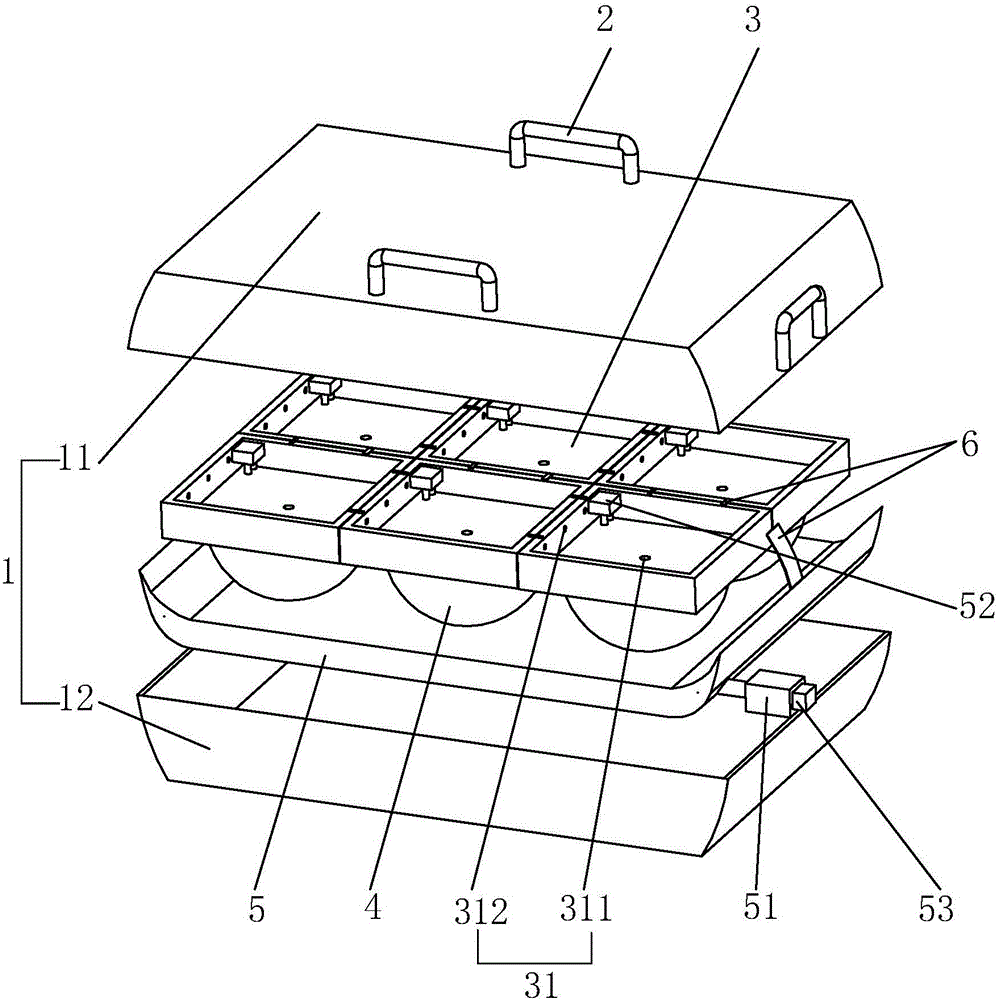

图2是实施例中生态绿植袋的爆炸结构示意图；

图3是实施例中生态绿植袋的剖视图；

图4是为了体现供水供结构的局部放大示意图。

图中，1、袋体；11、上层；12、底层；2、提手；3、种植间；31、供水孔；311、通孔；312、高位孔；4、供水袋；41、供水腔；42、海绵；5、气囊；51、气泵；52、湿度传感器；53、控制器；6、帆布。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。其中相同的零部件用相同的附图标记表示。需要说明的是，下面描述中使用的词语“前”、“后”、“左”、“右”、“上”和“下”指的是附图中的方向，词语“底面”和“顶面”、“内”和“外”分别指的是朝向或远离特定部件几何中心的方向。

生态绿植袋，如图1所示，生态绿植袋从外部看为一个袋体1，袋体1在边缘处设有提手2。

如图2所示，袋体1包括上层11和底层12，整个生态绿植袋从上至下依次为上层11、种植间3、供水袋4、气囊5以及底层12叠加设置，其中上层11为无纺布材料，底层12为生物塑料材料，生物塑料指以淀粉等天然物质为基础在微生物作用下生成的塑料。

种植间3呈正方形且多个均匀排列，相邻种植间3之间用帆布6固接，并且种植间3与袋体1在四周边缘用帆布6固接。每个种植间3内都定量的放置有营养土和植物种子。在营养土内插有用于监测营养土湿度的湿度传感器52。

如图3所示，供水袋4呈半球形且边缘固接在种植间3底壁上，供水袋4与种植间3的底壁形成了供水腔41，供水腔41内放置有占有供水袋4三分之二体积的海绵42且供水腔41内预先装满了水。

在供水袋4与底层12之间相适配的铺设有气囊5，在袋体1外部设有一个气泵51连接至气囊5，气泵51上固定设有用于控制气泵51的控制器53。气囊5的下表面与底层12的上表面固定连接，气囊5的边缘与袋体1的边缘固定连接，使得气囊5在经过充放气后还能保证在袋体1内的位置相对固定。

结合图4，种植间3的底面设有若干通孔311，与通孔311相连设有高位孔312，高位孔312从种植间3的底部延伸至种植间3侧壁顶部，然后与种植间3内相通。这样使得供水腔41内的水可以通过种植间3侧壁顶部进入种植间3，又能保证水不会流至种植间3外部，充分利用生态绿植袋内的水资源。

湿度传感器52将湿度信息传送给气泵51上的控制器53，控制气泵51的工作状态。积水时，气囊5为空瘪状态，体积变小，不对供水腔41进行挤压，当湿度传感器52传出的湿度信息表示植物需要水分时，控制器53控制气泵51给气囊5充气，气囊5充盈，将供水腔41内的积水通过通孔311和高位孔312挤压至种植间3内供植物使用。

其中，当人工灌溉或者自然降雨时，余水通过上层11到达种植间3，在种植间3内的水缓慢均匀的通过营养土，使营养土湿润后通过种植间3底部的通孔311和高位孔312流到供水腔41内，这样的设置保证了土壤都能得到均匀的灌溉，且不会因为水过多而使植物根部长期浸泡在水中，防止烂根。

当湿度传感器52传出的湿度信息表明植物缺水时，控制器53操控气泵51，对气囊5进行充气，气囊5体积不断变大，对供水袋4进行挤压，对供水腔41内积的水向上挤压，水通过通孔311和高位孔312流至种植间3内。当草种高度达到两厘米时，应及时撤掉，进行通风透气，保证后期草毯的健康成长。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
