一种植物槽架的制作方法

本实用新型涉及植物种植设备领域，尤其涉及一种植物槽架。

背景技术：

现有的立体绿化植物补光体系，往往利用补光灯的安装位置、安装角度调整，来适应植物墙的补光要求，以确保补光均匀。为确保植物墙补光的均匀性，往往需要将补光灯设置在与植物墙有一定距离的区域。大型的植物墙，有足够的外延空间可设置补光灯。但在中小型的立体绿化设备如移动式植物墙中，这样的补光方式并不适用。为确保补光均匀，中小型立体绿化设备的植物补光灯也需设置在设备外延区域，由此会造成空间浪费及景观整体美感破坏，并存在安全隐患。

技术实现要素：

本实用新型的目的在于提供一种植物槽架，旨在解决现有中小型立体绿化设备的植物补光不便的问题。

为了解决上述问题，本实用新型采用以下技术方案，提供了一种植物槽架，该植物槽架包括主体板、两侧板和顶板，其中，所述主体板设有多个植物槽孔，所述顶板安装有补光装置；

所述两侧板相对设置在所述主体板的两侧，所述顶板设置在所述主体板的顶部并与所述两侧板连接，所述主体板、两侧板和顶板形成植物放置盒，所述主体板相对所述植物放置盒的盒口所在的平面具有第一倾斜角。

优选地，还包括植物槽，所述植物槽的开口部设有放置板，所述植物槽的槽体部相对所述放置板所在的平面具有第二倾斜角，所述第二倾斜角和所述第一倾斜角均为锐角。

优选地，所述主体板上还设有固定孔和风道，所述固定孔用于固定所述植物槽，所述风道用于通风。

优选地，所述主体板的上端部设有透气孔。

优选地，所述两侧板上设有卡扣件，所述卡扣件用于和外部设备卡接扣合。

优选地，所述植物槽的底部设有引水槽，所述植物槽的侧壁上开设有过水孔。

优选地，所述植物槽的数量为多个，多个所述植物槽构成植物槽列。

优选地，所述主体板设有多个植物槽孔，多个所述植物槽孔构成多个植物槽孔列，所述植物槽孔列用于放置所述植物槽列。

优选地，所述放置板的侧部设有卡爪件，所述卡爪件和所述固定孔配合使用。

优选地，所述补光装置包括补光灯壳体和设置在补光灯壳体内的LED灯，所述补光灯壳体安装在所述顶板上。

有益效果:本实用新型的实施例提供了一种植物槽架，与现有技术相比，该植物槽架包括主体板、两侧板和顶板，其中，所述主体板设有多个植物槽孔，所述顶板用于安装植物补光装置；所述侧板相对设置在所述主体板的两侧，所述顶板设置在所述主体板的顶部并与所述侧板连接，所述主体板、两侧板和顶板形成植物放置盒，所述主体板相对所述植物放置盒的盒口所在的平面具有第一倾斜角。该植物槽架可以放置更多的植物，同时又能解决植物补光不便和补光不足等问题。

附图说明

为了更清楚地说明本实用新型实施例中的技术方案,下面将对实施例描述中所需要使用的附图作简要介绍,显而易见,下面描述中的附图仅仅是本实用新型的一些实施例,对于本领域的普通技术人员来讲,在不付出创造性劳动性的前提下,还可以根据这些附图获得其他的附图。

图1是本实用新型一实施例提供的植物槽架的结构示意图；

图2是本实用新型一实施例提供的植物槽的结构示意图；

图3是本实用新型一实施例提供的植物槽的结构示意图；

图4是本实用新型一实施例提供的植物槽的结构示意图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，下面结合附图和具体实施方式对本实用新型作进一步详细说明。

图1示出了实用新型一实施例提供的槽架的结构，如图1所示，该植物槽架用于放置植物槽或者基质栽培植物，该植物槽架包括主体板11、两侧板12和顶板13，其中，主体板11设有多个植物槽孔111，顶板13上安装有补光装置131，补光装置131可以为常用植物补光灯，补光装置131包括补光灯壳体和设置在补光灯壳体内的LED灯，该补光灯壳体安装在顶板13上；两侧板12相对设置在主体板11的两侧，顶板13设置在主体板11的顶部并与两侧板12连接，主体板11、两侧板12和顶板13形成植物放置盒，主体板11相对该植物放置盒的盒口所在的平面具有第一倾斜角α当放有植物的植物槽放置在该植物槽架，优选地，第一倾斜角α为锐角，由于该植物槽架具有一定的倾斜角度，使得放置植物槽架下面的植物也可以获得该补光装置的灯光照射，因此可以解决植物补光不便和补光不足等问题，同时该植物槽架还可以放置更多的植物。

在本优选的实施例中，主体板11的上端部设有透气孔112，透气孔112用于放置植物的植物槽架的前后空气流通，主体板11上还设有固定孔113和风道114，固定孔113用于固定该植物槽，风道114用于通风，有利于植物的生长和净化空气作用，两侧板12上设有卡扣件121，卡扣件121用于和外部设备卡接扣合，方便该植物槽架安装在其他设备上，其他设备可以是植物空气净化器，或者墙体内。

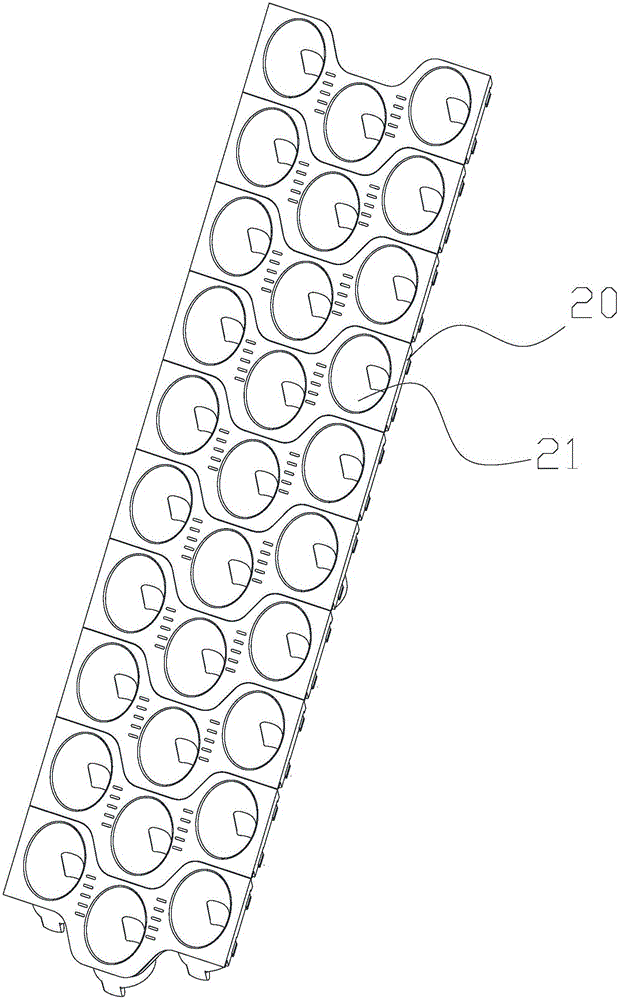

在本优选的实施例中，该植物槽架还包括配套使用的植物槽，该植物槽用于种植基质类栽培植物，其结构如图2和图3所示，植物槽21的开口部设有放置板20，植物槽21相对放置板20所在的平面具有第二倾斜角β，第二倾斜角β和第一倾斜角α均为锐角。如图4所示，优选地，植物槽21的底部设有引水槽211，植物槽21的侧壁上开设有过水孔212，放置板20的侧部设有卡爪件201，卡爪件201和固定孔113配合使用；多个植物槽21构成植物槽列，即是如图4所示，3个植物槽21构成一个植物槽列，该植物槽架可以放置多个该植物槽列，主体板11设有多个植物槽孔111，多个植物槽孔111构成多个植物槽孔列，该植物槽孔列用于放置该植物槽列。从上至下依次排列，当从最上一层植物槽列浇水时，多余水量会从上一层的植物槽21的引水槽211流到下一层的植物槽21的过水孔212，从上到下浇灌每一层的植物，该浇水方式简单实用，同时能保证每层植物都能浇灌充分。

综上，从上述实施例可以看出，该植物槽架可以在不设置延伸补光灯的前提下，解决植物槽架的植物补光不便和补光不足等问题，同时，该植物槽架可以放置更多的植物；植物槽的设计，方便和槽架配合使用，同时方便用户对植物的浇灌。

对本领域的技术人员来说，可根据以上描述的技术方案以及构思，做出其它各种相应的改变以及形变，而所有的这些改变以及形变都应该属于本实用新型权利要求的保护范围之内。
