本是实用新型属于农业用具技术领域,具体涉及一种刈缨刀。
背景技术:
规模化萝卜生产基地在收获萝卜时,要用人工在田间将萝卜缨切除,目前生产上大多用菜刀或其他刀具代替,菜刀柄短,刈缨时人需弯腰蹲下,使用十分不便,其他刀具也有存在柄短或过重情况,费工费力,刈缨效率低下,因此设计制造一种专用萝卜田间便利的刈缨刀十分必要。本刈缨刀柄长度适中,正好人站直时即可刈缨,不需人弯腰,刀体重量适中,既可方便刈缨,又没额外增加重量。
技术实现要素:
本实用新型提供了一种新型的刈缨刀,使人站直时即可刈缨,有效提高工作效率,节约农田操作的人力和物力成本。
本实用新型的技术方案在于:包括刀体及刀柄,所述刀体一端设有刀柄连接筒,刀柄一端插入刀柄连接筒内,所述刀柄连接筒倾斜设置,刀柄连接筒中心轴线与刀刃的夹角为120~180°。
作为优选,所述刀柄连接筒向刀体的刀背上方一侧倾斜。
作为优选,所述刀体为梯形结构,刀柄的两端平行,且刀柄连接筒所在一端的长度大于刀体另一端长度。
作为优选,所述刀柄连接筒的中心轴线与刀刃的中线共面。
作为优选,所述刀柄连接筒焊接在刀体一端靠近刀背一侧,所述刀柄长度为50cm~70cm。
本实用新型的有益效果在于:
1、上述刈缨刀,结构简单,生产成本低,制造工艺简单,使人能站立直腰刈缨,大大减少了农田作业人员的工作强度。
2、能够边走边刈缨,大大提高了工作效率。
附图说明
图1为本实用新型的主视图。

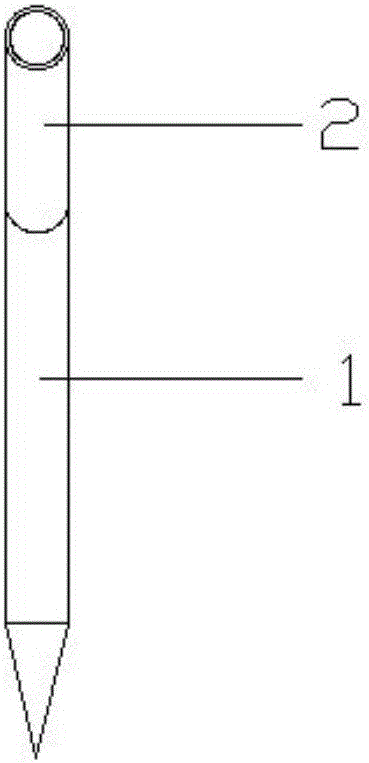

图2为本实用新型的侧视图。
图3为本实用新型的立体图。
具体实施方式
以下结合附图详细描述本实用新型的实施例。
本实施例的结构包括刀体1及刀柄3,所述刀体1一端设有刀柄连接筒2,刀柄3一端插入刀柄连接筒2内,所述刀柄连接筒2倾斜设置,刀柄连接筒2中心轴线与刀刃的夹角φ为120~180°。
在本实施例中,所述刀柄连接筒2向刀体1的刀背上方一侧倾斜。
在本实施例中,所述刀体1为梯形结构,刀柄1的两端平行,且刀柄连接筒2所在一端的长度大于刀体1另一端长度。
在本实施例中,所述刀柄3连接筒的中心轴线与刀刃的中线共面。
在本实施例中,所述刀柄连接筒2焊接在刀体1一端靠近刀背一侧,所述刀柄长度为50cm~70cm,优选为60cm。
上述刈缨刀可以用于在收获萝卜等农作物时,对萝卜等农作物的缨进行切除,由于刀柄相对于与刀体的刀刃的夹角大于120°而小于180°,刀柄长度为60cm左右,因此在操作人员站立并手握刀柄时,刀刃前端倾斜向下,从而不需要操作人员弯腰或者蹲下即可对萝卜缨的切割,大大降低了人力成本,提高了工作效率
以上仅为本实用新型的优选实施例而已,并不用于限制本实用新型,对于本领域的技术人员来说,本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
