卧式牧草打捆机用隔草板止退装置的制作方法

本实用新型属于畜牧机械领域，涉及的是卧式牧草打捆机上用的一种隔草板止退装置。

背景技术：

固定卧式牧草打捆机除用于牧草打捆外，还广泛应用于造纸原料麦草的打捆，以方便牧草或麦草的长途运输。

在牧草或麦草的打捆过程中，草料连续不断地被送入打捆机的箱式压缩腔内进行重叠压缩，当草料压缩至一定厚度时，须置入一个隔草板，然后再继续进行后续草料的重叠压缩。隔草板的作用是便于压缩后的草料成捆绑扎。

现有卧式牧草打捆机的工作过程中，隔草板被置入箱式压缩腔内并由活塞将其推压在前一捆草料上，随着活塞的回缩，被压缩草料的回弹力常把隔草板推斜，有时还出现隔草板倾倒现象，无论是隔草板的倾斜还是倾倒，都是在压缩腔内发生的，因此，当活塞继续压缩时，轻者损坏隔草板，重者会损伤打捆机。

技术实现要素：

本实用新型的目的在于提出一种卧式牧草打捆机用隔草板止退装置，克服隔草板在打捆机的压缩腔内受力后退，防止其倾斜、倾倒。

实现上述目的的技术方案是：一种卧式牧草打捆机用隔草板止退装置，由四个相同、独立的弹性跷板单元组成，所述弹性跷板单元包括基板、止退头、支块、支座、压簧座，所述支块与支座通过销轴铰接，所述止退头、支块和其中一个压簧座依次固定设置在所述基板内侧面的前端、中间、和后端位置，止退头的端面为斜面，斜面向后，压簧座上安装有压簧；在牧草打捆机压缩腔的前、后两个侧壁上各上下设有两个四方孔，每个四方孔的中点都在压缩腔的同一截面上；所述的四个弹性跷板单元中的止退头分别对应于四个四方孔，两两前后对称、方向一致且平行安装在压缩腔的外侧壁上，其中，支座和另一个压簧座固定在压缩腔的外侧壁上，止退头的端头从对应的四方孔探入压缩腔内。

进一步，所述止退头的侧壁上设置有挡块，挡块限定止退头仅其斜面部分能够探入压缩腔内。

本实用新型在卧式牧草打捆机工作过程中，四个弹性跷板单元的动作一致，当隔草板被活塞推压在前一捆草料上并前行通过四方孔时，首先与四个止退头的斜面接触，将四个止退头向外推出，当隔草板通过后，在压簧的作用下，止退头端头部分快速回到压缩腔内挡在隔草板的后面，四个止退头使隔草板不能后退并保持竖直状态，从而防止了隔草板的倾斜和倾倒。

附图说明

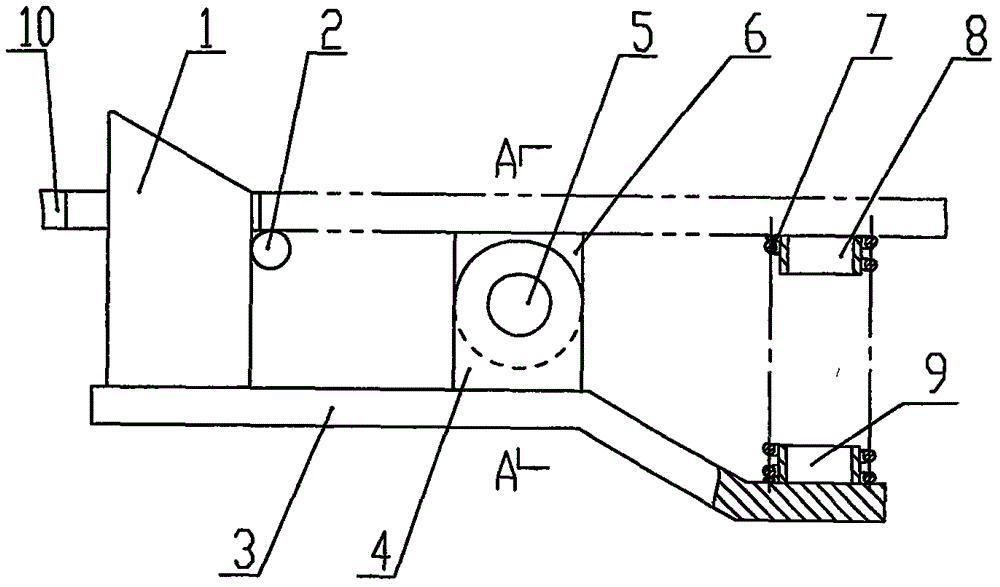

图1是本实用新型一个弹性跷板单元的构造示意图。

图2是图1所示弹性跷板单元的俯视图。

图3是图1所示弹性跷板单元的左视图。

图4是图1A-A处的剖面图。

图5是本实用新型在使用过程中的俯视结构示意图。

图中：1.止退头，2.挡块，3.基板，4.支块，5.销轴，6.支座，7.压簧，8.压簧顶座，9.压簧底座，10.压缩腔侧壁，11.隔草板。

具体实施方式

下面结合附图对本实用新型作进一步说明。

如图1～图4所示，本实用新型由四个相同、独立的弹性跷板单元组成，弹性跷板单元包括基板3、止退头1、支块4、支座6和压簧座6，支块4与支座通6过销轴5铰接，压簧座有两个，一个是压簧顶座8，另一个是压簧底座9，止退头1、支块4和压簧顶座8依次固定设置在基板3内侧面的前端、中间、和后端位置，止退头1的端面为斜面，斜面向后。在牧草打捆机压缩腔的前、后两个侧壁即压缩腔侧壁10上各设有两个四方孔，两个四方孔上下设置，每个四方孔的中点都在压缩腔的同一截面上；四个弹性跷板单元中的止退头1分别对应于四个四方孔，且四个弹性跷板单元两两前后对称、方向一致且平行安装在压缩腔侧壁上，其中，支座6和压簧底座9固定在压缩腔的外侧壁上，压簧底座9的位置与压簧顶座8的位置对应，压簧顶座8和压簧底座9上装有压簧7，基板3可绕销轴5摆动，止退头1的端头从对应的四方孔探入压缩腔内。

如图1所示，在本实施例中，止退头1的侧壁上设置有挡块2，挡块2限定止退头1仅其斜面部分能够探入压缩腔内。

如图5所示，本实用新型在卧式牧草打捆机工作过程中，四个弹性跷板单元的动作一致。当压缩活塞将隔草板11向前推进并与止退头1的斜面接触时，止退头1逐渐向压缩腔侧壁10的外侧退出，直至隔草板11通过止退头1并继续前行一段距离。由于压缩活塞前端宽度小于隔草板11的宽度，所以，当隔草板11通过止退头1的瞬间，在压簧8的作用下止退头1的端头部分又快速回到压缩腔内。当压缩活塞后退时，隔草板11将被挡在止退头1的前侧直面上，不会继续退出，也不会倾倒。
