搅龙式玉米脱粒机可调上料输送装置的制作方法

文档序号:12202856阅读:383来源:国知局
搅龙式玉米脱粒机可调上料输送装置的制作方法

本实用新型涉及搅龙式玉米脱粒机可调上料输送装置,属于农业机械技术领域。



背景技术:

玉米脱粒机可将玉米粒和玉米芯分离,玉米通过上料输送装置输送至玉米脱粒机内部,搅龙式上料输送装置是一种常用的玉米脱粒机上料输送装置。在实际使用中通常将玉米脱粒机和上料输送装置安装在拖拉机上,但因为拖拉机的型号不同,各自的设计参数存在差异,因此玉米脱粒机的入料口的高度不同,经常需要根据玉米脱粒机入料口的高度来调节上料输送装置的出料位置,现有的搅龙式玉米脱粒机上料输送装置的出料位置为固定位置,所以通常采用的调节方法是将整个输送装置的位置进行改变,这种调节方法复杂,需要耗费较多的人力和时间,效率较低。



技术实现要素:

根据以上现有技术的不足,本实用新型所要解决的技术问题是:提供一种结构简单,能够简单快速的调节出料位置的搅龙式玉米脱粒机可调上料输送装置。

本实用新型是采用以下的技术方案实现的:

一种搅龙式玉米脱粒机可调上料输送装置,包括料槽,料槽上安装有盖板,料槽和盖板之间安装有搅龙,搅龙的底端和顶端分别与尾轴承和联轴器联接,尾轴承安装在料槽底部外壁上,联轴器与驱动装置联接,驱动装置安装在料槽顶部外壁上,料槽顶部开有固定出料口,料槽顶部安装有导向柱,料槽外部套有移动料槽,移动料槽上开有滑槽和移动出料口,滑槽和导向柱形成移动副,使移动料槽可沿料槽的轴线方向上下滑动,移动出料口和固定出料口的重合部分形成实际出料口,实际出料口底边的位置随移动料槽的滑动而上下变动。

所述的实际出料口底边的上下极限位置分别对应移动料槽的上下极限位置。

所述的移动料槽处于上极限位置时,移动出料口的底边须高于固定出料口的底边,以保证出料位置能够改变。

与现有技术相比,本实用新型具有的有益效果是:

该搅龙式玉米脱粒机可调上料输送装置,结构简单,只需通过调节移动料槽的位置,便能够简单快速的调节出料位置,从而能够快速的适配不同高度的玉米脱粒机,避免了因出料位置不合适而造成的玉米掉落到脱粒机外部的情况,保证设备及工作人员的安全,提高了工作效率,减少了设备调节时间,降低了调节的复杂程度。

附图说明

图1是本实用新型结构示意图;

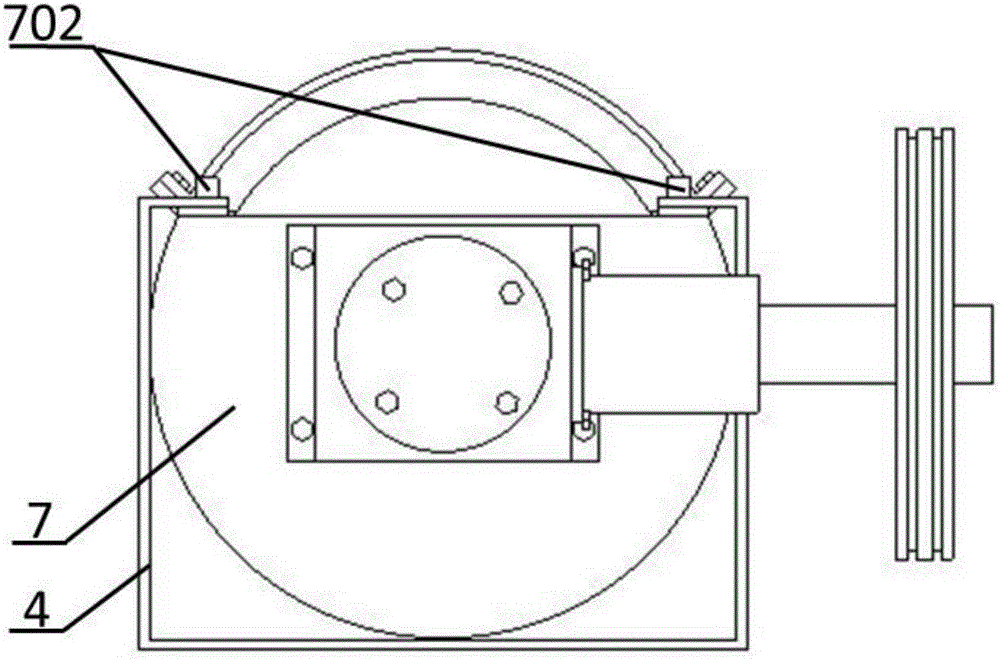

图2是本实用新型侧面结构示意图;

图3是移动料槽结构示意图;

图4是驱动装置结构示意图;

图5是料槽局部结构示意图。

图中:1、尾轴承;2、搅龙;3、盖板;4、移动料槽;401、移动出料口;402、滑槽;5、驱动装置;501、减速器;502、带轮;6、联轴器;7、料槽;701、固定出料口;702、导向柱;8、实际出料口。

具体实施方式

下面结合附图对本实用新型作进一步说明。

如图1~5所示,一种搅龙式玉米脱粒机可调上料输送装置,包括料槽7,料槽7上安装有盖板3,料槽7和盖板3之间安装有搅龙2,搅龙2的底端和顶端分别与尾轴承1和联轴器6联接,尾轴承1安装在料槽7底部外壁上,联轴器6与驱动装置5联接,驱动装置5安装在料槽7顶部外壁上,料槽7顶部开有固定出料口701,料槽7顶部安装有导向柱702,料槽7外部套有移动料槽4,移动料槽4上开有滑槽402和移动出料口401,滑槽402和导向柱702形成移动副,使移动料槽4可沿料槽7的轴线方向上下滑动,移动出料口401和固定出料口701的重合部分形成实际出料口8,实际出料口8底边的位置随移动料槽4的滑动而上下变动。

所述的实际出料口8底边的上下极限位置分别对应移动料槽4的上下极限位置。

所述的移动料槽4处于上极限位置时,移动出料口401的底边须高于固定出料口701的底边,以保证出料位置能够改变。

本实用新型的使用过程如下所述:

当进行上料时,外部驱动力带动带轮502转动,通过减速器501减速并带动搅龙2转动;从料槽7的前部放入玉米,玉米通过搅龙2的带动,逐渐输送至实际出料口8,最后离开输送装置。本例的导向柱702上开有外螺纹,导向柱702上安装有螺母,当出料位置不需要改变时,拧紧螺母,将移动料槽4固定即可。当出料位置需要改变时,松开导向柱702上的螺母,滑动移动料槽4,使实际出料口8的底边到达合适位置,从而使出料位置满足要求,然后拧紧导向柱702上的螺母,使移动料槽4的位置固定下来。

当然,上述内容仅为本实用新型的较佳实施例,不能被认为用于限定对本实用新型的实施例范围。本实用新型也并不仅限于上述举例,本技术领域的普通技术人员在本实用新型的实质范围内所做出的均等变化与改进等,均应归属于本实用新型的专利涵盖范围内。
