一种用于安全移栽幼苗的镊子的制作方法

本实用新型涉及球茎类植物移栽领域，尤其涉及一种用于安全移栽幼苗的镊子。

背景技术：

白及、半夏、魔芋等球茎类植物在组织培养的过程中，到了组培的后期，种苗根部形成了微球茎。形成微球茎后，需要将微球茎种苗移栽到大棚培养基质中进一步的培养；由于微球茎种苗组织幼嫩，在移栽过程中，普通镊子没有保护措施，直接夹取容易造成种苗微球茎和根部的损伤，移栽到培养基质中会造成二次损伤，直接影响种苗移栽成活率。

此外，为了保护种苗微球茎，需要工作人员有较好的控制力，但是现有的镊子都是依靠镊子自身的弹力来实现夹取，镊子自身的弹力比普通的弹性件变化快，灵敏度较差，容易造成破坏种苗微球茎；一旦使用一段时间弹力出现变化，将导致整个镊子的报废。

技术实现要素：

本实用新型提供了一种用于安全移栽幼苗的镊子，旨在解决现有的镊子没有保护措施，直接夹取容易造成种苗微球茎和根部的损伤。

为了解决以上技术问题，本实用新型通过以下技术方案实现：一种用于安全移栽幼苗的镊子，包括镊子柄和两个镊子臂，镊子臂两端分别为尾端和前端，每个前端均设有夹持部，两个镊子臂的尾端均与镊子柄相连，每个夹持部的内侧面上均设有弧形凹面，两个弧形凹面相对设置；两个镊子臂的尾端均与镊子柄铰接，两个镊子臂之间设有弹性组件。

进一步，弹性组件包括V形的弹性架，弹性架的两端分别铰接或焊接在两个镊子臂上。

进一步，弹性组件包括弹簧、弧形插杆和弧形套管，弹簧设置在弧形套管内，弹簧连接在弧形插杆的端部与弧形套管的底部之间。

进一步，所述弧形凹面为半圆锥形凹面或半圆台形凹面。与球茎的形状相匹配，可以增加与球茎的接触面积，减少对球茎的伤害。

进一步，所述夹持部为半圆锥形或半圆台形，弧形凹面设置在半圆锥夹持部的侧平面上。节省材料，采用半圆锥形或半圆台形还可以减少阻碍，方便种苗的夹取。

进一步，镊子柄上设有挂孔。方便悬挂镊子。

进一步，镊子臂外侧面上设有防滑纹。手拿镊子时更加稳定，减少了对种苗的损伤。

进一步，两个镊子臂构成V形或U形。

与现有技术相比本实用新型的优点是：本实用新型中夹持部的内侧面上均设有弧形凹面，两个弧形凹面相对设置；采用弧形面增加了夹取球茎的接触面积，减少了对球茎的损害；采用弧形面，种苗不容易掉落，节省了用力，从而减少了对球茎的损害。采用铰接可以提高镊子的使用寿命，两个镊子臂之间设有弹性组件，可以提高镊子的灵敏度，当弹性件弹性变弱时，仅需更换弹性件，而不至于整个镊子的报废。

附图说明

下面结合附图对本实用新型作进一步说明：

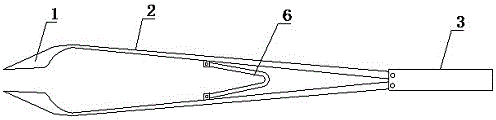

图1为实施例一中本实用新型正视时的结构示意图；

图2为实施例一中本实用新型俯视时的结构示意图；

图3为实施例二中本实用新型俯视时的结构示意图。

具体实施方式

实施例一：

参阅图1和图2，一种用于安全移栽幼苗的镊子，包括镊子柄3和两个镊子臂2，镊子臂2两端分别为尾端和前端，每个前端均设有夹持部1，两个镊子臂2的尾端均与镊子柄相连，每个夹持部1的内侧面上均设有弧形凹面，两个弧形凹面相对设置。弧形凹面为半圆锥形凹面或半圆台形凹面。夹持部1为半圆锥形或半圆台形，弧形凹面设置在半圆锥夹持部1的侧平面上。弧形凹面的轴线与镊子臂2的夹角在15°~25°，采用这个角度方便夹取种苗。

参阅图2，两个镊子臂2的尾端均与镊子柄3铰接，两个镊子臂2之间设有弹性组件。弹性组件包括V形的弹性架6，弹性架6的两端分别铰接或焊接在两个镊子臂2上。

镊子柄3上设有挂孔4。镊子臂2外侧面上设有防滑纹5。两个镊子臂2构成V形或U形。两个镊子臂2之间的夹角30°~50°，方便控制手拿镊子时的力度。

本实施例中夹持部1可以与镊子臂2一体设置，也可以采用螺纹或卡接等方便拆卸的方式。

为了减少硬质材料对种苗的损害，可以在夹持部1上套接一个橡胶套。

本实施例中通过V形的弹性架6来控制镊子的弹力，因为体积小，可以采用弹力较好的材料制作，节约了成本，而且提高了灵敏度。当出现损坏时，可以只更换弹性架6，而不至于整个镊子报废。

实施例二：

参阅图3，与实施例一的不同之处在于：弹性组件包括弹簧8、弧形插杆9和弧形套管7，弹簧8设置在弧形套管10内，弹簧8连接在弧形插杆9的端部与弧形套管7的底部之间。

本实施例通过弧形插杆9和弧形套管7相对移动来控制弹簧8的伸缩，从而控制镊子的弹力，弹簧8的灵敏度和变形周期明显好于普通镊子本身的弹力。

以上所述仅为本实用新型的具体实施例，但本实用新型的技术特征并不局限于此，任何本领域的技术人员在本实用新型的领域内，所作的变化或修饰皆涵盖在本实用新型的专利范围之中。
