一种牧场用清粪车的制作方法

本实用新型属于畜牧养殖机械设备技术领域，特别涉及一种牧场用清粪车。

（二）

背景技术：

我国地员辽阔，农牧业一直是我们的支柱产业。中国的畜牧养殖量已占到全世界的一半以上，尤其是奶牛和肉牛的养殖大部分已走向现代化、标准化、规模化的养殖模式，传统的饲养方式已遭淘汰。在牧场里，随着畜牧数量的增加，牧场里的粪污量也越来越大。目前技术下，清粪工作主要依靠人工进行清理；有的用机械式刮板将粪便堆积起来，然后用铲车装车运出；无论是纯人工还是先堆积再装车运出，都需要耗费大量的人力物力，且效率很低，大大增加了养殖生产成本。

（三）

技术实现要素：

本实用新型为了弥补现有技术的不足，提供了一种效率高、省时省力、节约成本、操作方便的牧场用清粪车。

本实用新型是通过如下技术方案实现的：

一种牧场用清粪车，包括底架，底架下方后部安装有动力轮，底架下方前部设有转向轮，其特征是：所述底架上方安装有大架，大架后部上方安装有箱体，大架前部上方铰接有向箱体输送粪便的上粪管，上粪管内安装有链条，链条上安装有若干刮板，上粪管前端安装有铲斗，铲斗内安装有收粪轴，收粪轴两端安装有收粪螺旋片。

所述链条安装于收粪轴上，收粪轴由收粪马达带动。

所述箱体铰接安装于大架上，箱体下方设有使箱体绕大架转动的举升油缸。

所述上粪管后部与大架之间设有前顶油缸。

所述转向轮连接有方向机，方向机与转向油缸相连接。

所述转向油缸、前顶油缸、举升油缸和收粪马达分别与多路阀相连接，多路阀与发动机相连接。

所述多路阀与发动机之间连接设有油滤器和齿轮油泵。

本实用新型的有益效果是：可自动将牧场里的粪便收集运出，一个人便可独立完成，效率高、清理粪便效果好、省时省力、操作方便，节约了大量生产成本，为牧场经营管理提供了极大地便利。

（四）附图说明

下面结合附图对本实用新型作进一步的说明。

附图1为本实用新型的整体结构示意图；

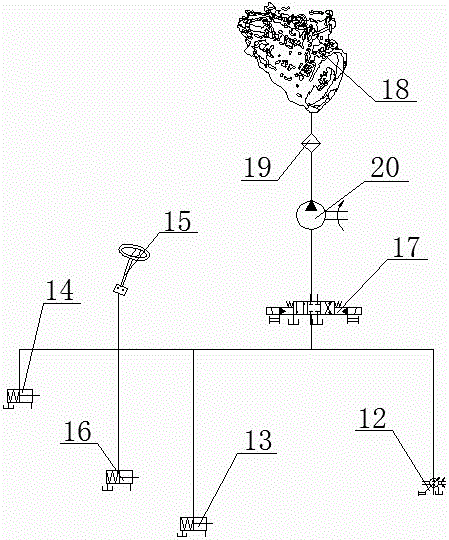

附图2为本实用新型的动力系统结构示意图；

图中，1底架，2动力轮，3转向轮，4大架，5箱体，6上粪管，7链条，8刮板，9铲斗，10收粪轴，11收粪螺旋片，12收粪马达， 13举升油缸，14前顶油缸，15方向机，16转向油缸，17多路阀，18发动机，19油滤器，20齿轮油泵。

（五）具体实施方式

附图为本实用新型的一种具体实施例。该实施例包括底架1，底架1下方后部安装有动力轮2，底架1下方前部设有转向轮3，底架1上方安装有大架4，大架4后部上方安装有箱体5，大架4前部上方铰接有向箱体5输送粪便的上粪管6，上粪管6内安装有链条7，链条7上安装有若干刮板8，上粪管6前端安装有铲斗9，铲斗9内安装有收粪轴10，收粪轴10两端安装有收粪螺旋片11。链条7安装于收粪轴10上，收粪轴10由收粪马达12带动。箱体5铰接安装于大架4上，箱体5下方设有使箱体5绕大架4转动的举升油缸13。上粪管6后部与大架4之间设有前顶油缸14。转向轮3连接有方向机15，方向机15与转向油缸16相连接。转向油缸16、前顶油缸14、举升油缸13和收粪马达12分别与多路阀17相连接，多路阀17与发动机18相连接。多路阀17与发动机18之间连接设有油滤器19和齿轮油泵20。

采用本实用新型的一种牧场用清粪车，通过多路阀15启动收粪马达12，发动机18将动力传输至收粪马达12，收粪马达12带动收粪轴10转动，从而带动收粪螺旋片11转动，将铲斗9两侧的粪便向中间推，收粪轴10通过链条7带动刮板8转动，将推至中间的粪便在上粪管6内输送至箱体5里。将粪便运出去之后，可通过举升油缸13将箱体5抬起自动卸掉。在清理粪便过程中，可通过前顶油缸14始终紧紧的向上顶起上粪管6，从而使铲斗9始终紧贴地面，便于将粪便一次性彻底清理干净。转动方向机15通过转向油缸16带动转向轮3进行整车的转向。发动机18通过齿轮油泵20将动力传输至各个油缸，油在循环过程中经过油滤器19，用于油品的过滤。
